AnSMT stencilaz egyik legkritikusabb, de gyakran alábecsült alkatrész a modern elektronikai gyártásban. Közvetlenül meghatározza a forrasztópaszta felvitel pontosságát, az alkatrészek igazítását és a PCB összeszerelés teljes hozamát. Ez az átfogó útmutató feltárja, mi az SMT Stencil, hogyan működik, a különböző típusok és anyagok állnak rendelkezésre, és miért játszik döntő szerepet a nagy megbízhatóságú felületre szerelhető technológia (SMT) gyártásában.

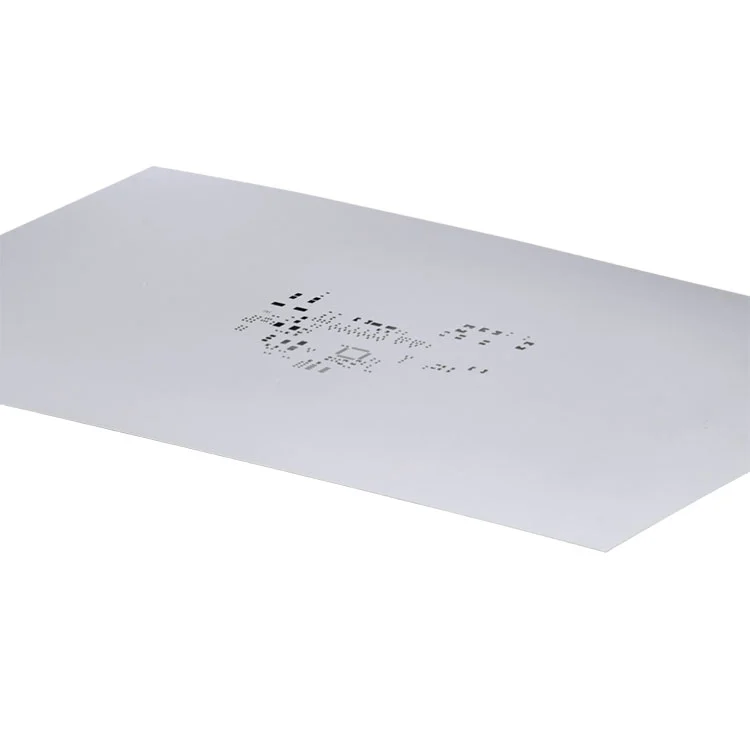

Az SMT Stencil egy precíziósan megmunkált fémlemez, amelyet a felületi szerelési technológiai összeszerelés forrasztópaszta nyomtatási szakaszában használnak. Lézerrel vágott nyílásokat tartalmaz, amelyek pontosan megfelelnek a nyomtatott áramköri lapon (PCB) lévő forrasztóbetéteknek. A gyártás során forrasztópasztát visznek fel a stencil felületére, lehetővé téve, hogy szabályozott mennyiségű paszta áthaladjon az egyes nyílásokon, és lerakódjon a PCB-párnákra.
Ennek a folyamatnak a pontossága közvetlenül befolyásolja a forrasztási kötések integritását, az alkatrészek elhelyezésének pontosságát és a termék hosszú távú megbízhatóságát. Olyan gyártóknak, mint plShenzhen Fanway Technology Co., Ltd, Az SMT stencilek nem fogyóeszközök, hanem precíziós eszközök, amelyek meghatározzák a folyamat stabilitását.
A forrasztópaszta nyomtatási folyamata felelős az SMT hibák több mint 60%-áért, ha nem megfelelően ellenőrzik. Az optimalizált SMT stencil biztosítja:
Egy jól megtervezett SMT Stencil nélkül még a legfejlettebb pick-and-place gépek sem tudják kompenzálni a nyomtatási pontatlanságokat.
Az SMT stencileket a szerkezet, a rögzítési mód és az alkalmazási forgatókönyv alapján osztályozzák. A leggyakoribb kategóriák a következők:
Az anyagválasztás közvetlenül befolyásolja a sablon élettartamát, a nyomtatási konzisztenciát és a tisztítási hatékonyságot. A legszélesebb körben használt anyag a rozsdamentes acél tartóssága és felületi simasága miatt.
| Anyag | Előnyök | Tipikus használati eset |
|---|---|---|
| Rozsdamentes acél | Nagy tartósság, sima nyílású falak | Tömeggyártás |
| Nikkel | Kiváló kiadási teljesítmény | Finom osztású alkatrészek |
| Sárgaréz | Alacsonyabb költség | Rövid távú használat |
A stencil kialakítás egyensúlyt teremt a forrasztási mennyiség szabályozása és a pasztakibocsátás hatékonysága között. A legfontosabb tervezési tényezők a következők:
A haladó gyártók szeretikShenzhen Fanway Technology Co., Ltdkövesse az IPC irányelveit az optimális pasztaátviteli hatékonyság és a folyamat hosszú távú megismételhetőségének biztosítása érdekében.
| Stencil típus | Pontosság | Költség | Ajánlott kötet |
|---|---|---|---|
| Keretezett | Nagyon magas | Közepes | Nagy volumenű gyártás |
| Keret nélküli | Magas | Alacsony | Közepes volumenű gyártás |
| Prototípus | Közepes | Nagyon alacsony | Kis mennyiségű tesztelés |
Az SMT stencileket széles körben használják számos iparágban, beleértve a fogyasztói elektronikát, az autóelektronikát, az orvosi eszközöket, az ipari vezérlőrendszereket és a távközlést. Minden olyan alkalmazás, amely precíz forrasztópaszta felhordást igényel, egy megfelelően megtervezett SMT stencilre támaszkodik.
Az EEAT szemszögéből az SMT stencilek bemutatják:
Mire használható az SMT stencil?
Az SMT stencil segítségével a forrasztópasztát pontosan felviszik a PCB-lapokra az alkatrészek elhelyezése előtt, így biztosítva a megbízható forrasztási kötéseket.
Miért számít az SMT stencil vastagsága?
A stencil vastagsága szabályozza a forrasztás mennyiségét; a nem megfelelő vastagság elégtelen forrasztási vagy áthidalási hibákat okozhat.
Melyik SMT Stencil típus a legjobb tömeggyártáshoz?
A keretes SMT stencilek a legjobbak a tömeggyártáshoz stabilitásuk és ismételhetőségük miatt.
Milyen gyakran kell cserélni az SMT Stencilt?
A csere a használattól, a tisztítás gyakoriságától és az anyagminőségtől függ, de a jó minőségű sablonok több tízezer ciklust is kibírnak.
Milyen szabványok irányítják az SMT Stencil tervezést?
Az IPC-7525 és az IPC-A-610 széles körben elismert szabványok, amelyek a sablontervezést és a forrasztópaszta alkalmazását irányítják.
Ha nagy pontosságú SMT Stencil megoldásokat keres, amelyeket gyártási szakértelem és szigorú minőségellenőrzés támogat,Shenzhen Fanway Technology Co., Ltd kész támogatni az Ön termelési céljait.Érintkezésminketma, hogy megvitassuk, hogyan javíthatják az SMT Stencil megoldásaink az összeszerelési hozamot és a hosszú távú megbízhatóságot.
