A Fanway a hatékony és megbízható, teljes körű PCB összeszerelési szolgáltatások nyújtására szakosodott, pontosan az egyedi igényekhez igazítva a termék sikerének felgyorsítása érdekében.
Az SMT sablon, más néven PCB sablon, fontos eszköz az SMT gyártási folyamatában. Alapvető funkciója az elektronikus alkatrészek magas színvonalú forrasztásának biztosítása a pontos forrasztópaszta nyomtatás révén. Akár tömegtermelés, akár nagy pontosságú összeszerelés esetén, az SMT Stencil mindig fontos szerepet játszott a termelés hatékonyságának javításában, a költségek csökkentésében és a termékminőség biztosításában. A Fanway lézerrel vágott sablonokra szakosodott a PCB összeszereléséhez, páratlan pontosságot, gyors fordulatot és globális támogatást kínálva. Méretezzük a precíziós SMT sablonokat, amelyek célja a felszíni szerelt technológia (SMT) folyamatok optimalizálására. Mint a PCBA gyártói világszerte megbízható partnerünk, a lézerrel vágott sablonok biztosítják a következetes forrasztópaszta lerakódást, a csökkent hibákat és a termelési hatékonyságot.

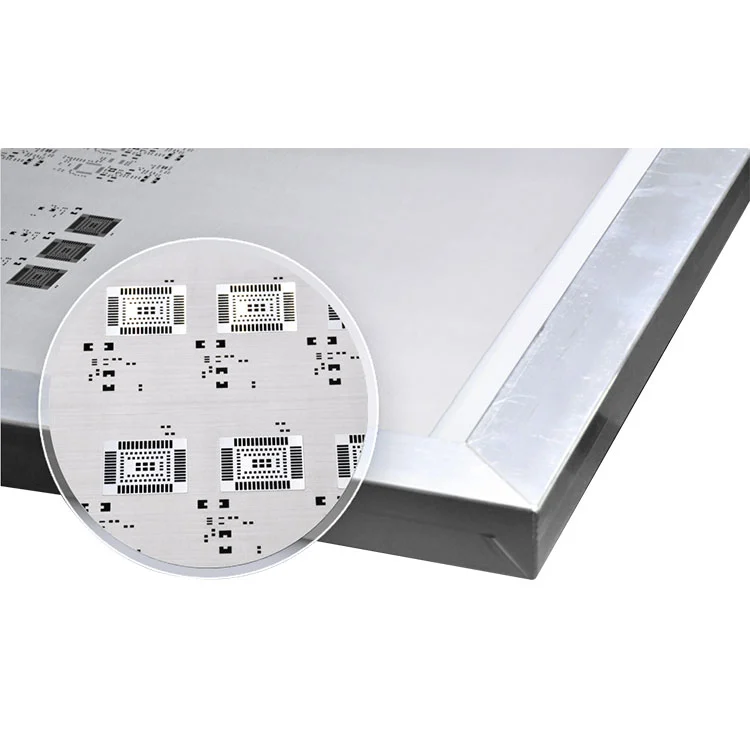

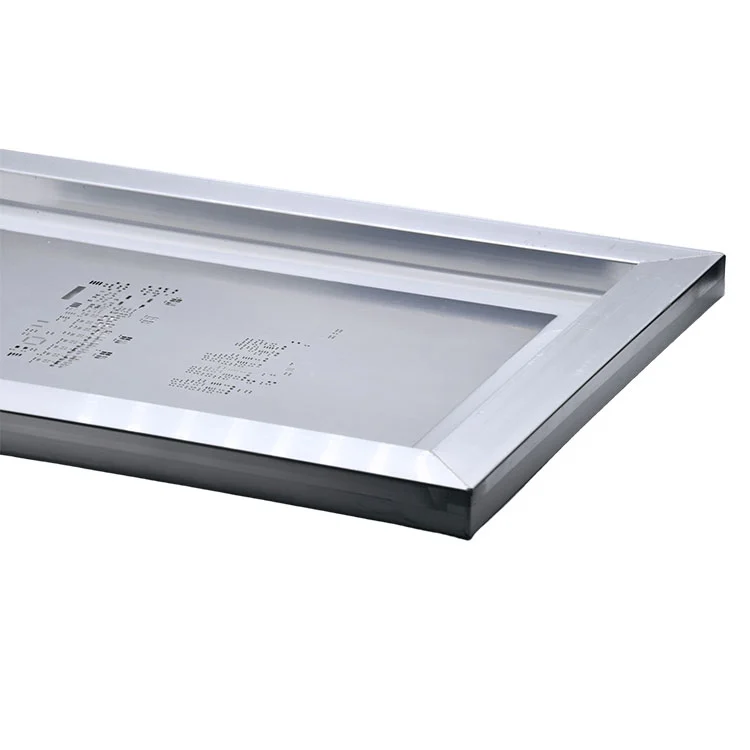

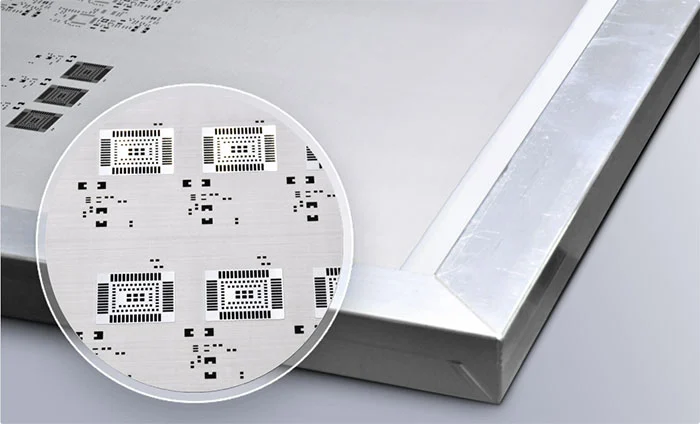

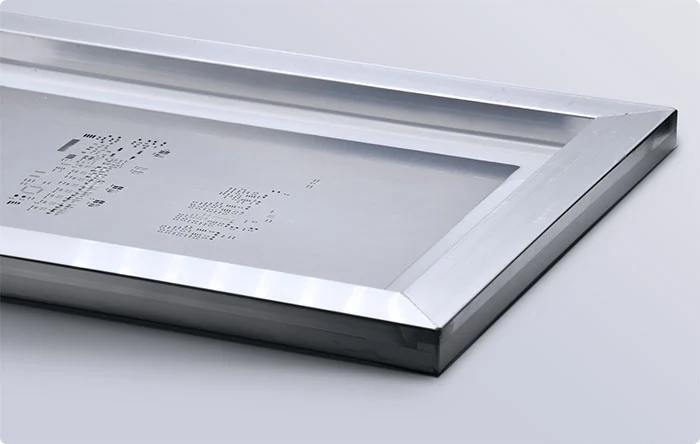

Ezt a sablont egy merev keretben rögzítik véglegesen, egy háló szegély segítségével. Ez a háló szegély lehetővé teszi a sablon fólia szoros kinyújtását, biztosítva a lapos és stabil felületet. Ez a szoros nyújtás nagy pontosságú nyomtatást ér el. A keret nélküli SMT sablonokhoz képest kényelmesebb, mivel önmagában nincs szükség a sablon meghosszabbítására, és ez jobban alkalmas a nagy volumenű termelési futásokra.

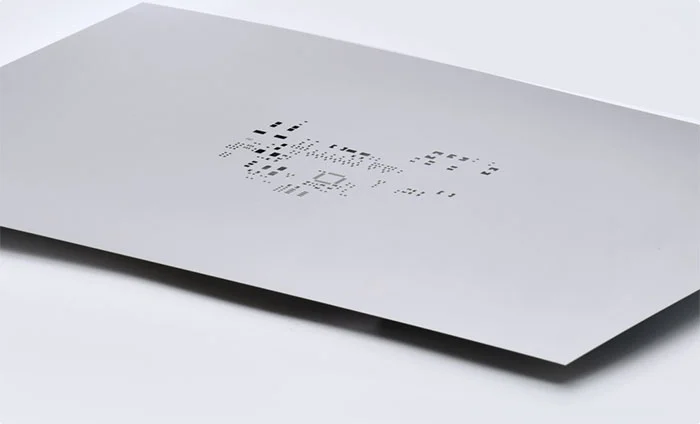

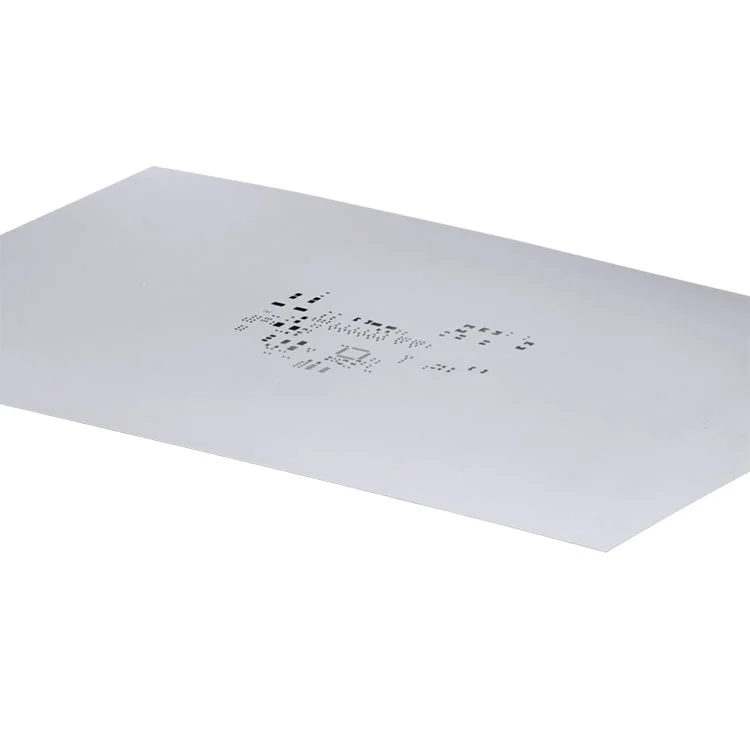

A keret nélküli SMT sablonok, más néven fólia, 100% -ban lézerrel vágott lapok. Használhatja őket újrafelhasználható keretekkel. A keretes sablonokhoz képest költséghatékony és környezetbarát megoldást kínál. Ennek eredményeként a legjobb a rövid futásokhoz és a PCB -összeszerelés prototípusához. Ezenkívül felhasználhatja mind kéz, mind gépforrasztáshoz.
Ezeket a sablonokat CAD-fájlokból vagy gerber fájlokból egyedi módon készítik, és kézzel készített paszta nyomtatáshoz tervezték. Az SMT sablonok prototípusának használatával kiküszöbölheti a nyomtatási hibákat, elkerülheti az alkatrészek kézi forrasztásának szükségességét az áramköri lapra, felgyorsíthatja a PCB összeszerelési folyamatát.
A legmodernebb lézerrendszereink ** ± 0,01 mm-es pontosságot érnek el **, biztosítva a tökéletes igazítást a PCB tervezési fájljaival (Gerber/ODB ++). Ideális a finom hangszóró alkatrészekhez (01005-ig) és az összetett elrendezésekhez.
Válasszon a 304/316 rozsdamentes acélból vagy elektromos nikkel közül a kiváló tartósság érdekében. A sablonok ellenállnak a 100 000+ nyomtatási ciklusnak, miközben fenntartják az él meghatározását.
- A BOM -hoz szabott rekeszméretek és formák
-Keretopciók: Nano-bevonatú, feszültségre szerelt vagy újrafelhasználható keretek
- Step-stencil oldatok a vegyes NYÁK vastagságához
Prototípus sablonok 24 órán belül | Ömlesztett megrendelések 3-5 napon belül
DHL/FedEx szállítás 50 éven felüli országba
✔ Széles körű alkalmazások:Az SMT sablonok szinte minden PCB gyártási folyamatához felhasználhatók, és nem korlátozódnak semmilyen konkrét gyártási technikára.
✔ Nagy pontosság és következetesség:Az SMT sablonok biztosítják, hogy a forrasztópaszta párnák helyzete nagyon pontos legyen, és a rekeszméret következetes legyen.
✔ A PCB összeszerelési idő rövidítése:Az SMT sablonokkal a forrasztópaszta egy lépésben alkalmazható a teljes PCB -re, jelentősen csökkentve az összeszerelési időt.
| Lézerrel vágott sablon | A lézerrel vágott sablonok nagy pontosságot kínálnak, és alkalmasak a finom hangszóró alkatrészekhez. |
| Kémiai maratás sablon | A kémiai maratás sablon a legköltséghatékony és alkalmas a standard SMT gyártáshoz. |
| Lépés/lépcsőfokozó sablon | A fokozatos/lépcsős sablon a legjobb választás olyan alkatrészek megtervezésekor, amelyek különböző vastagságú forrasztópasztát igényelnek, optimalizálják a forrasztóparkot. |
| Elektroformált sablon | Az elektroformált sablon rendkívül magas pontosságot biztosít, és tökéletes a nagy megbízhatósági alkalmazásokhoz. |
K: Hogyan választhatom ki a megfelelő sablon vastagságát?
V: Általában 0,1 mm - 0,2 mm, a forrasztópaszta típusától, a PCB tervezési specifikációjától és az alkatrész méretétől függően.
K: Mi az SMT sablon élettartama?
V: Általában 10 000 ciklus, de ez attól függ, hogy milyen gyakran használják és mennyire tartják fenn a tisztítás révén.
K: Tudna -e ajánlani az SMT sablonok prototípusát?
V: Igen, tudjuk. Kérjük, kérjük, adja meg a PCB tervezési fájlt a testreszabáshoz.
