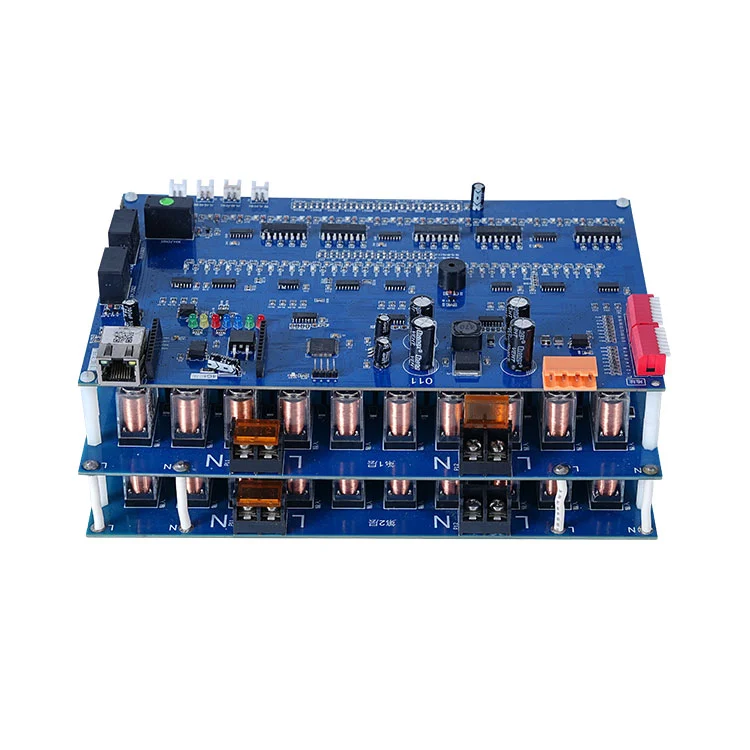

FanwaySMT PCB összeállításgyakorlati gyártási teljesítményt nyújt az elméleti elhelyezési sebességen túl. A tényleges hatékonyságot befolyásolja a tábla kialakítása, az alkatrészek, az ellenőrzés és az ellátási lánc az elektronikai gyártásban.
Az elektronikai gyártás területén az elhelyezési sebességet gyakran elméleti kifejezésekkel említik. A valós teljesítmény azonban a tábla összetettségétől, az alkatrészek keverékétől, az ellenőrzési ciklusoktól és még az ellátási lánc stabilitásától is függ. Ez az oka annak, hogy a komponens-per-órát (CPH) egy tágabb termelési rendszeren belül kell érteni, nem pedig elszigetelt adatként.
A mai elektronikai gyártási környezetben a NYÁK-összeszerelő sorokat már nem kizárólag a gép csúcssebessége alapján értékelik. Ehelyett minőségi korlátok mellett tartós átviteli teljesítmény alapján mérik őket.
Egy nagy sebességű kiszedő és elhelyező gép rendkívül magas elméleti kihelyezési arányt hirdethet, de a tényleges termelési teljesítményt a következők befolyásolják:
- A komponens méretének változása (01005-től nagy BGA-ig)
- Elhelyezési pontossági követelmények
- Ellenőrzési szünetek (SPI, AOI, röntgen)
- Váltási idő a termékfutások között
- Programozás optimalizálás és adagoló beállítása
Ez azt jelenti, hogy az „óránkénti összetevők” egy dinamikus tartomány, nem pedig rögzített érték.
A legtöbb modern SMT rendszer gépszinten komponens-perc (CPM) alapon működik. Egy teljes vonalra méretezve több gép párhuzamosan működik, ami azt jelenti, hogy a teljesítmény összesített, de korlátozzák a szűk keresztmetszetek, például az ellenőrző állomások és az újraáramlás kiegyensúlyozása is.
Gyakorlatilag egyetlen speciális elhelyezőfej meghaladhatja az óránkénti több tízezer elhelyezést ideális körülmények között, de egy teljes PCB-szerelősornak figyelembe kell vennie a több szakasz közötti szinkronizálást.
A modern SMT vonal nem egyetlen gép, hanem egy összehangolt ökoszisztéma. A tipikus szakaszok a következők:
- Forrasztópaszta nyomtatás (SPI ellenőrzés)
- Nagy sebességű alkatrészek elhelyezése
- Reflow forrasztás
- Optikai és szerkezeti vizsgálat (AOI/röntgen)
- Funkcionális tesztelés
Mindegyik szakasz befolyásolja a teljes rendszer hatékony áteresztőképességét. Még ha az elhelyezés rendkívül gyors is, a lefelé irányuló ellenőrző és korrekciós hurkok biztosítják a stabilitást és csökkentik a hibák terjedését.
A teljesítményt befolyásoló egyik legfontosabb tényező a gépi látás korrekciója. A fejlett SMT rendszerek valós idejű optikai igazítást alkalmaznak az alkatrészek helyzetének korrigálása érdekében az elhelyezés előtt.
Ez lehetővé teszi a modernSMT PCB összeállításvonalak a mikron szintű pontosság fenntartása érdekében, gyakran ±25 μm-en belül. Miközben ez javítja a megbízhatóságot, mikroszüneteket is bevezet a munkafolyamatba, amelyeket egyensúlyba kell hozni a sebességgel.
Az eredmény egy olyan rendszer, ahol a "gyors"-t nem csak a nyers elhelyezési sebesség határozza meg, hanem a pontossági korrekciók integrálásának hatékonysága is.
A valós átviteli teljesítmény jobb megértéséhez vegye fontolóra a többsoros gyártási környezetet. Ebben az esetben a Fanway 8 SMT vonalat üzemeltet nagy sebességű elhelyezési lehetőséggel.
Elméletileg mindegyik sor rendkívül nagy kihelyezési mennyiséget érhet el 24 órás ciklus alatt. A tényleges teljesítményt azonban befolyásolja a termék összetettsége és az ellenőrzési ciklusok.
| Paraméter | Tipikus értéktartomány | Megjegyzések |
| Elhelyezési sebesség soronként | Akár 10 millió elhelyezés / 24 óra | Elméleti maximum optimalizált körülmények között |
| Alkatrész tartomány | 01005 - 50 mm × 50 mm BGA-k | Finom és nagy csomagokat tartalmaz |
| Ellenőrzési lefedettség | 100% SPI + AOI + röntgen | Többlépcsős ellenőrzés |
| Prototípus átállás | ~72 óra | Gyors érvényesítési ciklusok |
| Cél hibaarány | <0,5% | Folyamatfüggő |
A gyakorlatban a PCB-szerelvény kimenete legjobban a sebesség és a stabilitás közötti egyensúlyként értelmezhető. A nagy sebességű működést folyamatosan ellenőrizni kell az ellenőrző rendszerekkel az állandó minőség biztosítása érdekében.
Az elektronikai gyártásban elterjedt tévhit, hogy a gyorsabb elhelyezés mindig nagyobb hatékonyságot eredményez. A valóságban a túlzott sebesség vezérlés nélkül rejtett hatástalanságokhoz vezethet.
Ha az elhelyezési sebesség meghaladja az optimális folyamatküszöböt, számos probléma jelentkezhet:
- Rosszul beállított alkatrészek, amelyek utómunkálatot igényelnek
- Forrasztásos áthidaló vagy sírkövezési hatások
- Megnövekedett ellenőrzési elutasítási arány
- További hibakeresési ciklusok a tesztelés során
Ezek a problémák nem jelennek meg azonnal a nyers átviteli számokban, de jelentősen befolyásolják a végső szállítási határidőket.
Emiatt modernSMT PCB összeállításA stratégiák a kiegyensúlyozott optimalizációt helyezik előtérbe a maximális elméleti sebesség helyett.
A gépi kapacitáson túl a folyamattervezés központi szerepet játszik a stabil termelési teljesítmény fenntartásában.
A legfontosabb elemek a következők:
- DFM (Design for Manufacturability) elemzés az elhelyezés bonyolultságának csökkentése érdekében
- Optimalizált adagolóelrendezés a gép üresjárati idejének minimalizálása érdekében
- Valós idejű visszacsatolási hurkok az AOI és az elhelyezési rendszerek között
- Az ellátási lánc koordinációja az anyagi megszakítások elkerülése érdekében
Ezek a tényezők biztosítják, hogy a nagy sebességű képesség konzisztens valós termelési teljesítményt eredményezzen.
A különböző terméktípusok eltérő SMT-konfigurációt igényelnek. A fogyasztói elektronika, az ipari vezérlőpanelek és az autóipari modulok különböző megszorításokat támasztanak az elhelyezési sűrűséggel és az ellenőrzési szigorral kapcsolatban.
A rugalmas PCB-összeállítási környezetnek ezért dinamikusan kell igazítania a vonalkonfigurációkat, nem pedig egyetlen rögzített beállításra hagyatkozni.
A NYÁK-szerelvény képességének óránkénti összetevői alapján történő értékelése során célszerűbb a rendszerszintű teljesítményt figyelembe venni, nem pedig az elszigetelt gépspecifikációkat.
Három kulcsfontosságú kivonat derül ki:
- Az áteresztőképesség a teljes gyártási lánctól függ, nem csak a kihelyezési sebességtől.
- Az ellenőrző rendszerek a kimeneti stabilitás szerves részét képezik, nem opcionális többletköltség.
- Az igazi hatékonyság a sebesség, a pontosság és az ismételhetőség közötti egyensúly révén érhető el.
A modern elektronikai fejlesztésben ez az egyensúly gyakran fontosabb, mint a csúcsteljesítmény.
Végül,SMT PCB összeállítása teljesítményt a nagysebességű elhelyezés, a precíziós vezérlés és a többrétegű ellenőrzés összehangolt egyensúlyaként kell érteni – biztosítva, hogy az elektronikai rendszerek az elképzeléstől a megbízható, kiszámítható stabilitású kivitelezés felé haladjanak.
