Nagyfrekvenciás PCBA technológia elengedhetetlen a GHz-es tartományban működő modern RF, mikrohullámú és nagy sebességű digitális rendszerek számára. A frekvenciák növekedésével a jelvesztés, az impedancia eltérése és az elektromágneses interferencia kritikus tervezési kihívásokká válnak. Ez az átfogó útmutató elmagyarázza, hogyan javítja a nagyfrekvenciás PCB a jelek integritását, feltárja az anyagokat, a tervezési stratégiákat, a gyártási folyamatokat, a költségtényezőket és a gyakorlati megoldásokat a gyakori műszaki problémákra. Függetlenül attól, hogy 5G modulokat, autóradarokat, műholdas rendszereket vagy nagy sebességű kommunikációs eszközöket fejleszt, ez a cikk egyértelmű műszaki betekintést nyújt a stabil és megbízható teljesítmény eléréséhez.

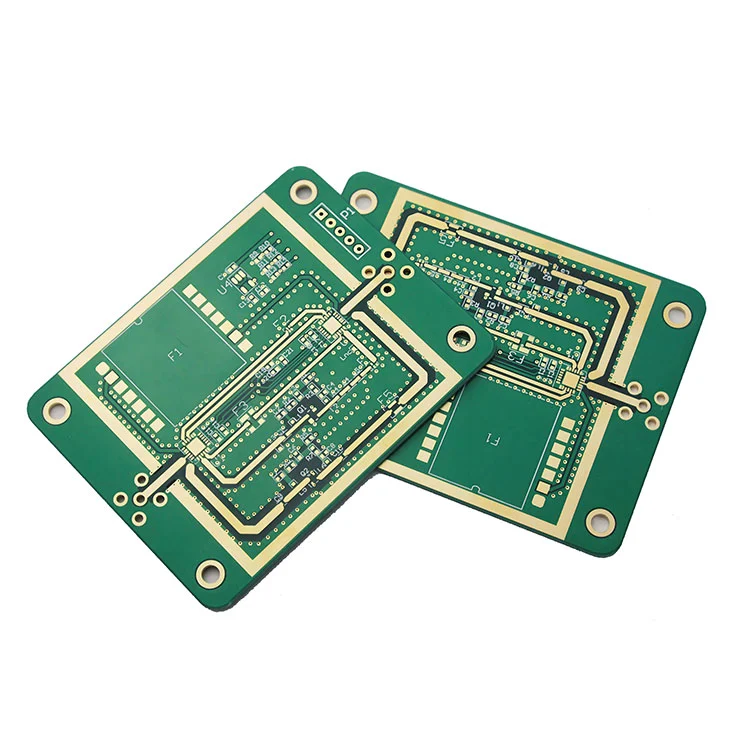

A nagyfrekvenciás PCB-t úgy tervezték, hogy megbízhatóan működjön jellemzően 500 MHz feletti frekvenciákon, és gyakran több GHz-es tartományba is kiterjedjen. Ezeken a szinteken a dielektromos tulajdonságok, a réz érdesség és a nyomvonal geometriájának kis eltérései is jelentősen befolyásolhatják az áramkör viselkedését.
A hagyományos kártyákkal ellentétben a nagyfrekvenciás nyomtatott áramköri lapok alacsony veszteségű anyagokat, szigorúan szabályozott impedanciát és pontos gyártási tűréseket igényelnek a kiszámítható jelátvitel érdekében.
A gyakoriság növekedésével:
A nagyfrekvenciás NYÁK-technológia a fejlett anyagok és az optimalizált tervezési módszerek kombinálásával kezeli ezeket a kihívásokat.
| Anyag | Dielektromos állandó (Dk) | Veszteségtangens (Df) | Alkalmazás |
|---|---|---|---|
| Módosított FR-4 | 4,2–4,5 | 0,015–0,02 | Alacsonyabb GHz-es kialakítások |
| Rogers laminált | 2,2–3,5 | 0,0009–0,003 | RF és mikrohullámú sütő |
| PTFE alapú | 2,0–2,5 | Ultra alacsony | Műhold és radar |
| Szénhidrogén kerámia | 3,0–3,5 | Alacsony | Autóipari 77 GHz-es radar |
Az olyan gyártók, mint a Shenzhen Fanway Technology Co., Ltd., gondosan ellenőrzik a dielektromos stabilitást és konzisztenciát a gyártás előtt.
A hatékony stack-up kialakítás javítja az árnyékolást és a jel integritását.
| Réteg | Funkció |
|---|---|
| Top | RF jeltovábbítás |
| Belső 1 | Földi sík |
| Belső 2 | Power Plane |
| Alsó | Árnyékolás / másodlagos jelek |
A megfelelő földelés minimalizálja az EMI-t és javítja az impedancia konzisztenciáját.
A nagyfrekvenciás nyomtatott áramkörök gyártásához:
A Shenzhen Fanway Technology Co., Ltd. szigorú folyamatszabályozást hajt végre, hogy biztosítsa a tételek közötti stabil elektromos teljesítményt.
A költségtényezők közé tartozik az anyagválasztás, a rétegszám, az impedanciatűrés és a tesztelés összetettsége. Az RF anyagokat szabványos magokkal kombináló hibrid egymásra épülő kialakítások egyensúlyba hozhatják a költségeket és a teljesítményt.
Értékelje:
A Shenzhen Fanway Technology Co., Ltd. átfogó nagyfrekvenciás PCB-gyártási megoldásokat kínál, beleértve a többanyagú hibrid táblákat, a precíziós impedanciaszabályozást, a gyors prototípus-készítést és a szigorú tesztelési eljárásokat. Mérnöki csapatuk a tervezéstől a tömeggyártásig támogatja az ügyfeleket, biztosítva a folyamatos teljesítményt a GHz-es alkalmazásokban.
1. kérdés: Milyen gyakorisággal érdemes megfontolni a nagyfrekvenciás PCB anyagokat?
Általában 500 MHz felett, különösen, ha több GHz-es tartományban működik.
2. kérdés: A szabványos FR-4 képes kezelni az RF alkalmazásokat?
Csak korlátozott alacsonyabb frekvenciájú kialakítások; A dedikált RF anyagokat előnyben részesítik a jobb stabilitás érdekében.
3. kérdés: Mi a legkritikusabb paraméter?
A veszteségi tangens (Df) jelentősen befolyásolja a jel csillapítását.
4. kérdés: Hogyan csökkenthetem a jel visszaverődését?
Biztosítsa a pontos impedanciaszabályozást és a megfelelő felhalmozási tervezést.
5. kérdés: Hogyan indíthatom el a projektemet?
A gyártás előtt konzultáljon egy tapasztalt gyártóval, hogy ellenőrizze a tervfájlokat.
A nagyfrekvenciás PCB döntő szerepet játszik a jel integritásának megőrzésében, a veszteség minimalizálásában és a stabil teljesítmény biztosításában fejlett GHz-es rendszerekben. Az anyagválasztástól a precíziós gyártásig minden részlet számít.
Ha megbízható, nagy teljesítményű nagyfrekvenciás NYÁK gyártási támogatást keres,Shenzhen Fanway Technology Co., Ltdkész szakértői útmutatást és termelési kiválóságot nyújtani.
Új rádiófrekvenciás vagy nagysebességű projektje van fejlesztés alatt?ÉrintkezésKeressen minket még ma, hogy megvitassuk műszaki követelményeit, és személyre szabott megoldást kapjunk a nagyfrekvenciás nyomtatott áramköri lapok igényeire.
