Az elektronikai gyártás gyors tempójú világában, ahol a kompakt minták, a könnyű szerkezetek és a kiváló teljesítmény elengedhetetlenek,Merev flex PCB -kaz egyik leginnovatívabb megoldásként alakultak ki. A merev táblák tartósságának és a rugalmas áramkörök sokoldalúságának kombinálásával a merev Flex PCB -k átalakítják, hogy a mérnökök mindent megterveznek, a fogyasztói elektronikától az űrrepülő rendszerekig. Ebben a cikkben mélyen belemerülünk a merev Flex PCB-kbe, hogyan működnek, miért egyre népszerűbbé válnak, és hogy az egyedi paramétereik miként teszik őket optimális választássá a nagy igényű alkalmazásokhoz.

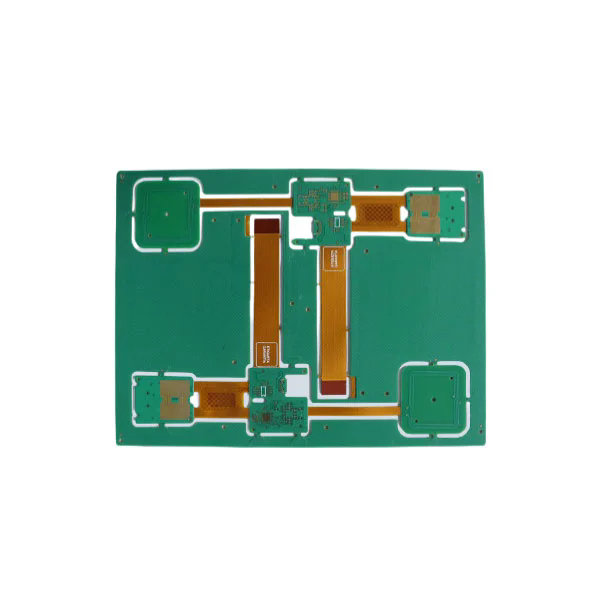

A merev Flex PCB egy hibrid nyomtatott áramköri lap, amely mind a merev, mind a rugalmas szubsztrátokat egyetlen, zökkenőmentes kialakításba integrálja. A hagyományos merev PCB -kkel ellentétben, amelyek teljes egészében merev FR4 vagy hasonló anyagokból, vagy tisztán rugalmas áramkörökből állnak, amelyek poliimid filmeket használnak, a merev Flex PCB -k mindkét technológiát egyesítik a teljesítmény és a tervezés szabadságának maximalizálása érdekében.
A merev szakasz a mechanikai stabilitást igénylő alkatrészeket támogatja, például csatlakozókat, mikrokontrollereket vagy integrált áramköröket, míg a rugalmas szakasz lehetővé teszi a tábla, hogy meghajoljon, hajtsa be vagy csavarja be a kompakt házakba. Ez a merev flex PCB -ket ideálissá teszi olyan alkalmazásokhoz, ahol a hely korlátozott, de a nagy megbízhatóság elengedhetetlen.
A jel integritása: A merev és a rugalmas rétegek rövidebb összekapcsolása minimalizálja a jelveszteséget és javítja a nagysebességű adatátvitelt.
Mechanikus sokoldalúság: A rugalmas szakasz lehetővé teszi a hajtogatást, amely csökkenti az eszköz teljes méretét és kiküszöböli a terjedelmes vezetékeket.
Megbízhatóság javítása: A flex és a merev alkatrészek integrálása egyetlen PCB -be minimalizálja a forrasztási ízületeket és a csatlakozókat, amelyek általános meghibásodási pontok.
A teljesítmény és a tervezés rugalmasságának ez a keveréke a merev Flex PCB -ket egyre inkább létfontosságúvá tette az iparágakban, például az orvostechnikai eszközökben, a katonai elektronikában, az autóipari rendszerekben és a fogyasztói eszközökben.
Az elektronikai gyártók gyakran kritikus döntéssel néznek szembe a PCB -típusok kiválasztásakor: Hagyományos merev NYÁK -t, rugalmas PCB -t vagy merev Flex PCB -t kell használniuk? Itt vannak a legfontosabb okok, amelyek miatt a merev flex PCB -k válnak a fejlett minták preferált választásává.
| Jellemző | Merev PCB | Rugalmas PCB | Merev flex PCB |
|---|---|---|---|
| Helyfelhasználás | Korlátozott | Kiváló | Kiváló |
| Mechanikai tartósság | Magas | Mérsékelt | Magas |
| Tervezési rugalmasság | Alacsony | Magas | Magas |
| Jel integritás | Mérsékelt | Mérsékelt | Kiváló |
| Összeszerelési komplexitás | Magas (több csatlakozó) | Magas | Alacsony |
| Megbízhatóság | Jó | Mérsékelt | Kiváló |
A merev flex PCB -k mindkét világ legjobbját kínálják, ha a merev PCB -k robusztusságát a rugalmas áramkörök alkalmazkodóképességével kombinálják. Ennek eredményeként:
Kompakt minták: nélkülözhetetlen az okostelefonokhoz, hordozható anyagokhoz és IoT eszközökhöz.
Csökkent súly: kritikus az űrhajózás, a drónok és az autóipari alkalmazások szempontjából.
Kevesebb csatlakozási pont: Csökkenti a lehetséges hibapontokat és javítja a termék élettartamát.
Fokozott teljesítmény: A magas frekvenciájú alkalmazásokban is fenntartja a kiváló jelátvitelt.
Orvosi eszközök: Racemaker, képalkotó rendszerek és műtéti eszközök.
Repülési és védelem: Avionika, radarrendszerek és katonai minőségű elektronika.
Autóipar: Advanced Driver-Assistance Systems (ADAS), infotainment rendszerek és EV akkumulátorkezelés.
Fogyasztói elektronika: okostelefonok, táblagépek, kamerák és játékkonzolok.
A miniatürizálás lehetővé tételével, miközben megőrzi a szerkezeti integritást, a merev Flex PCB-k nélkülözhetetlen komponensgé váltak a következő generációs elektronikus eszközökben.
A merev flex PCB -szállító kiválasztásakor a műszaki paraméterek megértése döntő jelentőségű. A magas színvonalú gyártás biztosítja a tartósságot, a teljesítményt és a szigorú iparági előírások betartását. Az alábbiakban összefoglaljuk a kulcsfontosságú termék -előírásokról, amelyek meghatározzák a kiváló merev flex PCB -t:
| Paraméter | Meghatározás |
|---|---|
| Anyag | FR4, poliimid, PET |
| Rétegszám | 2-20+ rétegek |
| Réz vastagság | 0,5 oz - 4 oz |
| Min. Vonalszélesség/távolság | 0,075 mm / 0,075 mm |
| Lyukméret | Min. 0,1 mm |
| Flex hajlítási sugara | Akár 0,5 mm |
| Felszíni befejezés | Enig, HASL, OSP, merítési ezüst, arany bevonat |
| Üzemi hőmérséklet | -40 ° C - +150 ° C |
| Impedanciaszabályozás | ± 10% |
| Igazolás | ROHS, UL, ISO9001, IPC-6013 |
Ezek a specifikációk biztosítják, hogy a PCB fenntartja a nagy elektromos teljesítményt és ellenáll a szigorú környezeti feltételeknek. A merev Flex PCB -kre szakosodott gyártók fejlett gyártási technikákat alkalmaznak, például lézerfúrást, ellenőrzött impedancia -útválasztást és automatizált optikai ellenőrzést a pontosság és a megbízhatóság garantálása érdekében.
A megfelelő gyártó kiválasztása ugyanolyan kritikus, mint a megfelelő PCB -kialakítás kiválasztása. Itt található egy ellenőrző listák, amelyek segítenek egy megbízható, merev flex PCB szállító értékelésében:
Műszaki szakértelem: Gondoskodjon arról, hogy a gyártó tapasztalattal rendelkezik a komplex többrétegű merev flex PCB minták kezelésével.
Anyagminőség: Csak a magas fokú FR4-et és a poliimidot használja a tartósság és a rugalmasság biztosítása érdekében.
Minőségbiztosítás: Keresse meg a szigorú tesztelési protokollokat, beleértve az AOI -t, az impedancia tesztelést és a termikus stressz -teszteket.
Testreszabási lehetőségek: Válasszon egy szállítót, aki testreszabott megoldásokat kínál az Ön speciális alkalmazási követelményeihez.
Átfutási idő és méretezhetőség: A gyors prototípuskészítés és a tömegtermelés méretének képessége kombinálva elengedhetetlen.
A Fanyway egy vezető merev Flex PCB-gyártó, éves tapasztalattal rendelkezik, kiváló minőségű megoldásokat nyújt az iparágak számára, beleértve az orvosi, autóipari, repülőgép- és fogyasztói elektronikát. Termékeinket a legmodernebb berendezések felhasználásával gyártják, megfelelnek az IPC-6013 szabványoknak, és szigorú minőségi tesztelésen mennek keresztül a legmagasabb szintű teljesítmény biztosítása érdekében.
Függetlenül attól, hogy összetett többrétegű tervezésre vagy költséghatékony prototípusra van szüksége, a Fanyway átfogó támogatást nyújt a tervezési konzultációtól a végső termelésig.
Q1. Milyen előnyei vannak a merev flex PCB -k használatának a terméktervezésben?
A1. A merev Flex PCB -k lehetővé teszik a kompakt mintákat, csökkentik az összes súlyt, minimalizálják az összekapcsolásokat és fokozzák a jel integritását. Ezek az előnyök ideálisak az iparágak számára, ahol a megbízhatóság és a miniatürizálás kritikus jelentőségű, például a repülőgépipar, az autóipari és az orvosi technológia.
Q2. A merev flex PCB -k drágábbak, mint a hagyományos merev PCB -k?
A2. Noha a merev flex PCB -k kezdeti gyártási költsége magasabb lehet, gyakran csökkentik az általános termelési költségeket azáltal, hogy minimalizálják a csatlakozókat, javítják a megbízhatóságot és lehetővé teszik a hatékony összeszerelést. Nagy teljesítményű alkalmazásokban jelentős költségmegtakarítást nyújtanak a termék életciklusában.
A merev flex PCB -k újradefiniálják a modern elektronikát azáltal, hogy páratlan tervezési rugalmasságot, megbízhatóságot és teljesítményt biztosítanak. Ezek lehetővé teszik a mérnökök számára, hogy olyan kompakt, mégis robusztus termékeket hozzanak létre, amelyek megfelelnek az iparágak növekvő igényeinek, az orvosi technológiától az űrrepülésig.
-KorTallway, Szakterületünk az Ön igényeihez igazított kiváló minőségű, merev flex PCB gyártása. Az élvonalbeli létesítményekkel, a szigorú tesztelési protokollokkal és a mérnöki szakértelmünkkel segítünk az optimális teljesítmény és megbízhatóság elérésében a termékek számára.
Készen áll arra, hogy elhozza az elektronikai tervezését a következő szintre?Vegye fel velünk a kapcsolatotMa a projekt megvitatására és a Fanyway felfedezésére szolgálhat a tökéletes merev Flex PCB megoldáshoz.
-
