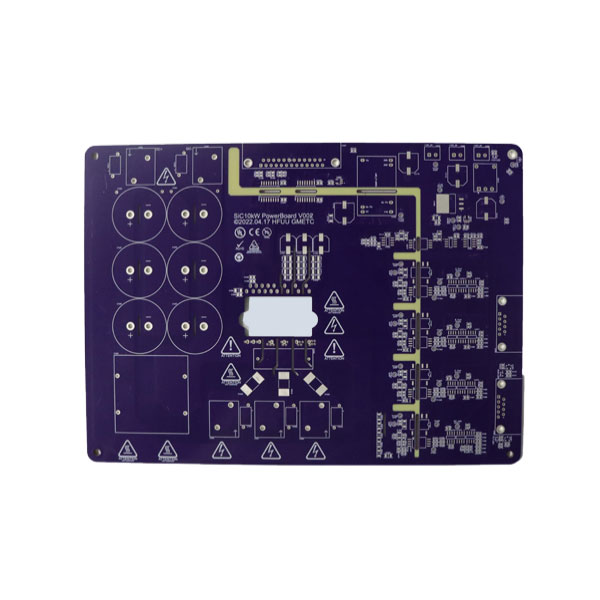

A kisebb, gyorsabb és nagyobb teljesítményű elektronikai eszközök irányába tett könyörtelen törekvés jelentős innovációt eredményezett a nyomtatott áramköri lapok technológiájában. A nagy sűrűségű összekötő (HDI) PCB-k napjaink legfejlettebb elektronikájának alapjává váltak – az okostelefonoktól és hordható eszközöktől az autóbiztonsági rendszerekig és az orvosi implantátumokig. Megvizsgáljuk, mi okozzaHDI PCBs különbözik a hagyományos tábláktól, az alkalmazott kulcsfontosságú technológiáktól és azok módjátólFanwayA cég gyártási képességei támogatják ezeknek az összetett, nagy megbízhatóságú lapoknak a gyártását. Feltárjuk a tervezési szempontokat, az anyagválasztást és a minőségi szabványokat, amelyek meghatározzák a modern HDI gyártást.
A nyomtatott áramköri lap szinte minden elektronikus eszköz alapja. Ahogy az eszközök erősebbek és kompaktabbak lettek, a PCB-kkel szemben támasztott követelmények drámaian megnőttek. Az átmenő furatú alkatrészekkel és szélesebb nyomvonalakkal rendelkező szabványos PCB-k sok modern alkalmazáshoz már nem elegendőek. A nagyobb alkatrészsűrűség, a nagyobb jelsebesség és a csökkentett alaktényezők iránti igény ösztönözte a nagy sűrűségű összekapcsolási technológia elfogadását.
A HDI nyomtatott áramköri lapok területegységenként nagyobb huzalozási sűrűséget érnek el a finomabb vonalak és terek, kisebb átmenőnyílások és nagyobb csatlakozófelület-sűrűség kombinációjával. Ezek az alaplapok több funkcionalitás integrálását teszik lehetővé kisebb terekbe – ez az 5G kommunikációs infrastruktúrától az orvosi diagnosztikai berendezésekig és a járművek fejlett vezetőtámogató rendszeréig terjedő alkalmazásokhoz szükséges.
Fanway technológiaegy kínai székhelyű elektronikus gyártási szolgáltató, amely több mint 12 éves tapasztalattal rendelkezik a PCB gyártás, összeszerelés és tesztelés területén. A cég teljes körű megoldásokat kínál a PCB-elrendezéstől és tervezéstől a késztermékek szállításáig. Ez a cikk objektív áttekintést nyújt a HDI NYÁK technológiáról, az érintett gyártási folyamatokról és azon képességekről, amelyek a Fanway-t partnerré teszik a nagy sűrűségű összekapcsolási megoldásokat igénylő ügyfelek számára.
A HDI PCB-ket számos kulcsfontosságú tulajdonság különbözteti meg a hagyományos PCB-ktől, amelyek nagyobb alkatrészsűrűséget és jobb elektromos teljesítményt tesznek lehetővé.
A HDI táblák akár 2,5 mil (0,0635 mm) vagy még ennél is kisebb nyomszélességet és teret érhetnek el. Ez több útválasztást tesz lehetővé egy adott területen, lehetővé téve a nagy tűszámú komponensek, például BGA-k (Ball Grid Arrays) csatlakoztatását anélkül, hogy több rétegre vagy túlméretezett táblákra lenne szükség.
A hagyományos átmenőnyílásokkal ellentétben, amelyek a teljes táblavastagságon áthaladnak, a mikronyílások kis átmérőjűek – jellemzően 150 μm-nél kisebbek –, amelyek a szomszédos rétegeket kötik össze. A kisebb méret több via-t tesz lehetővé egy adott területen, és csökkenti magának a via-nak a helyet.
A vak átvezetések összekötnek egy külső réteget egy belső réteggel anélkül, hogy áthatolnának az egész táblán. Az eltemetett átjárók a belső rétegeket kötik össze anélkül, hogy elérnék a külső felületeket. Ezek az átmenő típusok bonyolultabb összekapcsolásokat tesznek lehetővé anélkül, hogy helyet foglalnának el a külső rétegeken.
A rézrétegek közötti szigetelőrétegek vékonyabbak a HDI kártyákban, ami hozzájárul a kártya teljes vastagságának csökkenéséhez és a jelek jobb integritásához a rövidebb jelutak révén.
Ezek a jellemzők együttesen jelentős táblaméret-csökkentést tesznek lehetővé – a hagyományos kialakításokhoz képest néha akár 60%-kal is – az elektromos teljesítmény fenntartása vagy javítása mellett.
Nem minden HDI tábla egyenlő. A HDI tervezés bonyolultságát általában a felépítő rétegek száma és az érintett átmenő struktúrák kategorizálják.
| Osztály | Szerkezet | Bonyolultság | Tipikus alkalmazások |
| HDI osztály 1 | 1+N+1 | Alacsony | Alapvető szórakoztató elektronikai eszközök, egyszerű eszközök |
| HDI osztály 2 | 2+N+2 | Közepes | Fejlett fogyasztói elektronika, autóipari infotainment |
| HDI osztály 3 | 3+N+3 | Magas | Nagy teljesítményű eszközök, 5G infrastruktúra, mesterséges intelligencia rendszerek |
| HDI osztály 4 | 4+N+4 | Rendkívül magas | Élvonalbeli alkalmazások, félvezető csomagolás |
Az "N" a szerkezeti jelölésben a magrétegek számát jelenti. A nagyobb összetettségű táblák kifinomultabb gyártási folyamatokat és szigorúbb folyamatszabályozást igényelnek.
Fanwaygyártási képességeket fejlesztett ki a HDI PCB követelmények széles skálájának támogatására. Az alábbi táblázat összefoglalja a rendelkezésre álló legfontosabb képességeket.
| Képesség | Hatótávolság |
| Rétegszám | 1-108 réteg |
| Kész tábla vastagság | 0,2 mm – 10,0 mm |
| Maximális panelméret | 610 mm × 1200 mm |
| Kész rézvastagság | 0,5 uncia – 12 uncia |
| Minimális vonalszélesség / szóköz | 2,5 mil / 2,5 mil |
| Minimális kész furatméret | 0,1 mm |
| Maximális képarány | 25:1 |
| Impedancia szabályozási tolerancia | ±10% |
A vállalat számos felületkezelést is kínál, beleértve a HASL-t (LF), az ENIG-et (Imersion Gold), az Immersion Tin-t, az Immersion Silver-t, az OSP-t és az arany ujjakat, amelyek lehetővé teszik az ügyfelek számára, hogy kiválaszthassák az adott alkalmazási és környezetvédelmi követelményeiknek megfelelő felületet.
A HDI PCB-ket általában olyan alkalmazásokban használják, ahol a megbízhatóság kritikus.Fanwayszámos minőségi tanúsítványt tart fenn, amelyek tükrözik a nemzetközi szabványoknak való megfelelés iránti elkötelezettségét.
• ISO 9001:2015– Minőségirányítási rendszer tanúsítása.
• IATF 16949:2016– Autóipari minőségirányítási szabvány.
• ISO 13485:2016– Orvostechnikai eszközök minőségirányítási rendszerének tanúsítása.
A vállalat betartja az IPC szabványokat is, beleértve az IPC-A-600G-t a nyomtatott kártyák elfogadhatóságára és az IPC-6012-t a merev nyomtatott áramköri lapok teljesítményspecifikációjára. A HDI PCB-gyártás az IPC Class 2 és Class 3 szabványok szerint érhető el, a 3. osztály pedig a legmagasabb szintet képviseli a kritikus alkalmazásokhoz.
A környezetvédelmi megfelelőség magában foglalja az UL biztonsági tanúsítványt, a veszélyes anyagok korlátozására vonatkozó RoHS-megfelelőséget és a REACH kémiai megfelelést.
V: A HDI nyomtatott áramköri lapok finomabb nyomszélességgel (akár 2,5 mil-ig), kisebb átmenetekkel (150 μm alatti mikroviákkal) és nagyobb csatlakozófelület-sűrűséggel rendelkeznek. Kompaktabb kialakítást tesznek lehetővé, jobb jelintegritás mellett, mint a szabványos PCB-k.
V: A mikroátmérők kis átmérőjű, jellemzően 150 μm-nél kisebb átmérők, amelyek a szomszédos rétegeket kötik össze. Kisebb méretük nagyobb irányítási sűrűséget tesz lehetővé, és csökkenti az átmenő szerkezet által elfoglalt helyet.
V: A Fanway akár 108 rétegű HDI nyomtatott áramköri lapokat is tud gyártani, a tervezési követelményektől és az anyagválasztástól függően.
V: A Fanway rendelkezik ISO 9001:2015, IATF 16949:2016 és ISO 13485:2016 tanúsítvánnyal. A vállalat emellett betartja az IPC szabványokat, és fenntartja az UL, RoHS és REACH megfelelést.
V: A választható felületek közé tartozik a HASL (LF), az ENIG (Immersion Gold), az Immersion Tin, az Immersion Silver, az OSP és az arany ujjak. A választás az alkalmazás forrasztási követelményeitől és a környezeti feltételektől függ.
HDI PCBA technológia elengedhetetlenné vált a modern elektronikai eszközök számára, amelyek nagyobb funkcionalitást igényelnek kisebb méretben. A finomabb nyomvonalak, mikroviák és fejlett anyagok kombinációja olyan terveket tesz lehetővé, amelyek a hagyományos PCB-technológiával nem lennének lehetségesek.
Fanway a HDI PCB gyártási lehetőségek átfogó készletét kínálja, akár 108 rétegszámmal, 2,5 miliméteres minimális nyomszélességgel, valamint számos nagyfrekvenciás és nagysebességű anyag támogatásával. A vállalat minőségi tanúsítványai – köztük az ISO 9001, IATF 16949 és ISO 13485 – tükrözik az autóipari, egészségügyi és egyéb igényes alkalmazások követelményeinek való megfelelés iránti elkötelezettségét.
Gyors prototípus-készítési lehetőségekkel és ingyenes DFM-elemzéssel a Fanway gyakorlati támogatást nyújt az új HDI-terveket fejlesztő ügyfeleknek. Ha megbízható partnert keres projektjéhez, hívjukérintkezésFanwayma. A műszaki csapat tervezési útmutatást, anyagajánlatokat és versenyképes árazást tud nyújtani az Ön egyedi igényei szerint. A beszélgetés megkezdéséhez lépjen kapcsolatba a vállalat webhelyén vagy e-mailben.
