Mi az a felületre szerelhető PCB-szerelvény, és miért számít?

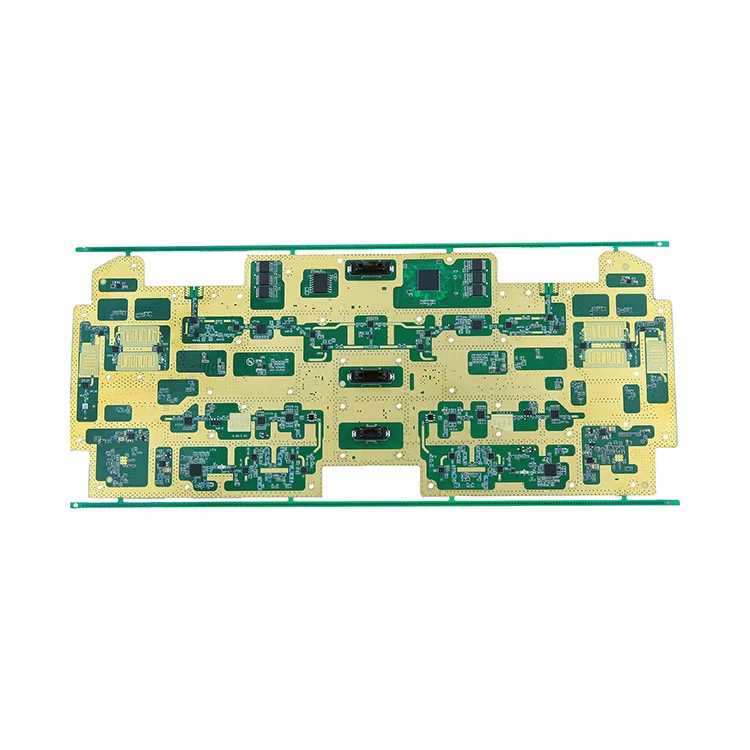

Mi az a felületre szerelhető PCB-szerelvény?

A felületre szerelhető NYÁK-összeállítás az az elektronikus összeszerelési folyamat, ahol az alkatrészeket közvetlenül a nyomtatott áramköri lap (PCB) felületére szerelik fel, ahelyett, hogy lyukakon keresztül illesztenék be őket. Ez a folyamat a Surface Mount Technology (SMT) és a Surface Mount Devices (SMD) megoldásokon alapul, amelyek nagyobb alkatrészsűrűséget és alacsonyabb gyártási költségeket tesznek lehetővé. Az SMT hatékonysága, méretezhetősége és teljesítménybeli előnyei miatt mindenütt jelen van az elektronikai iparban.

Miben különbözik a felületre szerelhető technológia az átmenőlyuk-technológiától?

A Surface Mount Technology (SMT) és a Through-Hole Technology (THT) közötti elsődleges kontraszt az elektromos alkatrészek PCB-hez való csatlakoztatásában rejlik:

Miért használjon felületre szerelhető PCB-egységet?

• Nagyobb komponenssűrűség:Az SMT több alkatrészt tesz lehetővé kisebb táblákon.
• Csökkentett gyártási költség:Az automatizálás csökkenti a munkaerőköltségeket és az ismételhetőségi hibákat.
• Fokozott elektromos teljesítmény:Az SMT csökkenti a vezeték hosszát, javítva a jel minőségét.
• Gyorsabb gyártási ciklusok:Az automatizált pick-and-place és reflow folyamatok felgyorsítják a termelést.
• Tervezési rugalmasság:Mindkét táblafelület beépíthető.

Mely alkatrészeket használnak általában a felületre szerelhető PCB-szerelvényekben?

Az SMT számos alkatrésztípust tartalmaz. Íme a leggyakoribbak:

Melyek a felületre szerelés fő lépései?

1. Stencilnyomtatás:A forrasztópasztát sablon segítségével hordják fel a PCB-lapokra.
2. Kiválasztás és hely:A gépek pontosan a forrasztópasztára helyezik az SMD-ket.
3. Reflow forrasztás:A PCB egy visszafolyó kemencén halad át a forrasztópaszta megolvasztásához.
4. Ellenőrzés és minőségellenőrzés:Az AOI, röntgen és optikai ellenőrzések igazolják az összeszerelés pontosságát.
5. Végső tesztelés:A funkcionális tesztek igazolják a teljesítményt.

Hogyan kezeljük a közgyűlési kihívásokat?

Az SMT összeszerelés számos kihívással szembesülhet, mint például a sírkövezés, a forrasztási áthidalás és a nyitott áramkörök. A legjobb gyakorlatok a következők:

• A PCB elrendezés optimalizálása:Megfelelő betét kialakítás és távolság a forrasztási problémák csökkentése érdekében.
• Tune Reflow profil:Testre szabott hőmérsékleti profilok a konzisztens forrasztásokhoz.
• Kiváló minőségű anyagok használata:A megbízható forrasztópaszta és alkatrészek javítják a konzisztenciát.
• Robusztus minőségbiztosítás végrehajtása:Használjon AOI-t, röntgent és ICT-t a hibák korai felismeréséhez.

Milyen anyagok szükségesek az SMT-hez?

Hogyan biztosítható a felületre szerelhető összeállítás minősége és megbízhatósága?

A kiváló minőségű felületre szerelhető összeszerelés szigorú tesztelést és érvényesítést igényel. A legfontosabb módszerek a következők:

• Automatizált optikai ellenőrzés (AOI):Érzékeli a hiányzó alkatrészeket, a polaritást és a forrasztási problémákat.
• Röntgenvizsgálat:Felfedi a rejtett forrasztási hibákat.
• In-Circuit Testing (ICT):Alkatrész szinten teszteli az elektromos teljesítményt.
• Funkcionális tesztelés:Ellenőrzi a teljes áramköri viselkedést valós körülmények között.

A kombinált minőségbiztosítás biztosítja, hogy a nyomtatott áramköri lapok megfeleljenek a modern elektronikában elvárt teljesítmény- és megbízhatósági szabványoknak.

Mik a jövőbeli trendek a felületre szerelhető nyomtatott áramköri lapok összeszerelésében?

Számos kulcsfontosságú trend alakítja az SMT jövőjét:

• Miniatürizálás:Kisebb formák és mikro-SMD alkatrészek.
• Fejlett automatizálás:AI által vezérelt választás és valós idejű visszajelzés a folyamatokról.
• 3D nyomtatott elektronika:Az additív gyártás integrálható az SMT-vel.
• Intelligens ellenőrzés:A gépi tanulás javítja a hibák észlelését.

Ezek a trendek biztosítják, hogy a felületre szerelhető PCB-szerelvény folyamatosan fejlődjön, javítva a teljesítményt és csökkentve a gyártási ciklusokat.

Gyakran Ismételt Kérdések

Mi az a felületre szerelhető PCB-szerelvény?

A felületre szerelhető NYÁK-szerelvény az elektronikus alkatrészek közvetlenül a PCB felületére SMT-eljárásokkal történő felszerelésének folyamatára utal. Hatékonysága és miniatürizálási előnyei miatt a legtöbb modern elektronikában helyettesíti a hagyományos átmenőlyuk-összeszerelést.

Hogyan javítja a Surface Mount Technology a teljesítményt?

Az SMT a vezetékhossz csökkentésével javítja a teljesítményt, ami csökkenti az induktivitást és az ellenállást. Ez javítja a jel integritását, és lehetővé teszi, hogy a kártyák magasabb frekvencián, kisebb zaj mellett működjenek.

Mely iparágak profitálnak leginkább a felületre szerelhető összeszerelésből?

Az olyan iparágak, mint a fogyasztói elektronika, az autóipar, az orvosi eszközök, a repülőgépipar és a távközlés, nagymértékben támaszkodnak az SMT-re, mivel kompakt, megbízható és nagy teljesítményű elektronikai szerelvényekre van szükség.

Milyen kihívások vannak a felületre szerelhető összeszerelésben?

A kihívások közé tartozik a nagyon kis alkatrészek kezelése, a forrasztópaszta pontos felhordása, valamint az olyan hibák elkerülése, mint a sírkövezés vagy a forrasztóhidak. Fejlett folyamatirányítási és ellenőrzési rendszerekre van szükség ezeknek a problémáknak a mérsékléséhez.

Miért fontos a minőség-ellenőrzés az SMT-ben?

A minőség-ellenőrzés biztosítja a késztermékek megbízhatóságát és funkcionalitását. A nagy sűrűségű alkatrészek és az automatizált összeszerelés révén a hibák gyorsan meghibásodásokhoz vezethetnek a területen. Az olyan folyamatok, mint az AOI és a röntgenvizsgálat, problémákat észlelnek a végső tesztelés előtt.
