Hogyan forradalmasítja az FPC PCB a rugalmas elektronikai gyártást?

2025-10-10

Rugalmas, nyomtatott áramköri lapok(FPC PCB-k) olyan innováció, amely átalakította a modern elektronika szerkezetét azáltal, hogy lehetővé teszi a rugalmas, könnyű és nagy sűrűségű áramköri csatlakozásokat. A hagyományos merev PCB -kkel ellentétben az FPC PCB -k rugalmas alapanyagokból készülnek, például poliimid (PI) vagy poliészter (PET), amelyek meghajolhatnak, hajthatnak vagy csavarhatnak az áramkör törése nélkül. Ez az egyedülálló tulajdonság lehetővé teszi a tervezők számára, hogy kisebb, vékonyabb és dinamikusabb termékszerkezeteket érjenek el.

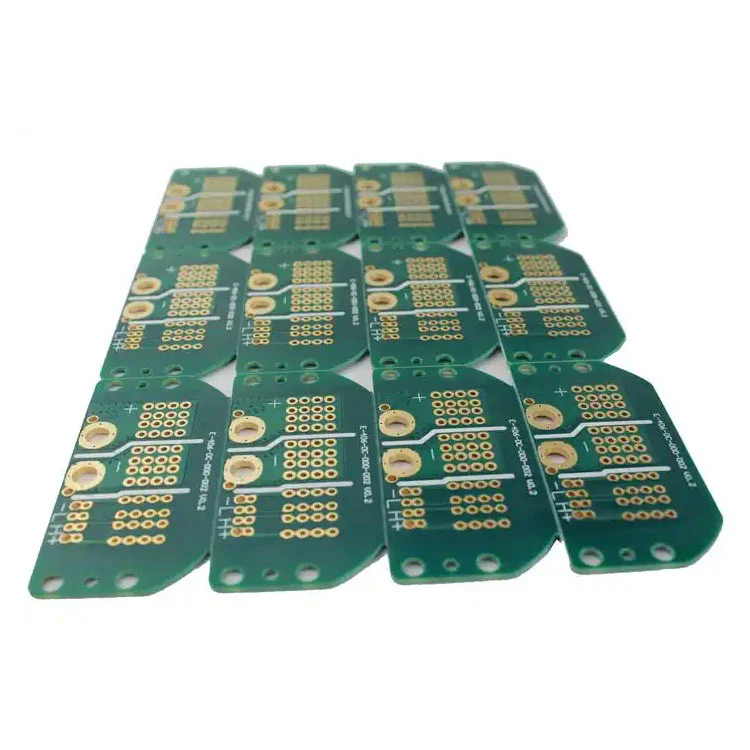

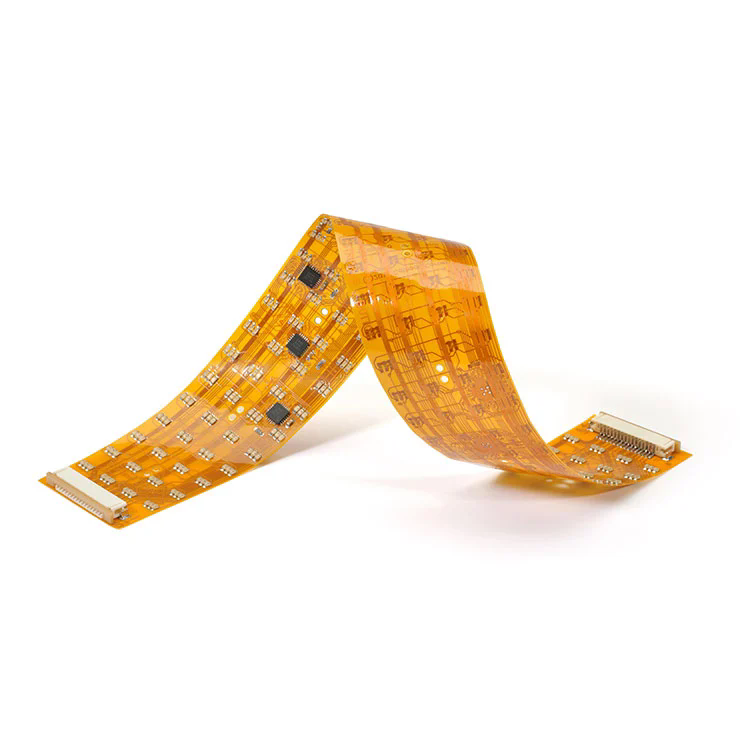

FPC PCB

Az FPC PCB -ket széles körben használják hordható eszközökben, orvosi műszerekben, autóipari rendszerekben, okostelefonokban és ipari vezérlőrendszerekben. Rugalmasságuk és kiemelkedő teljesítményük kritikus alapot jelent a kompakt és multifunkcionális elektronika fejlődéséhez.

Az FPC PCB -k legfontosabb jellemzői a következők:

  • Könnyű és vékony: a vastagság akár 0,1 mm -re is lehet, így alkalmas miniatürizált elektronikus eszközökre.

  • Nagy megbízhatóság: A rugalmas rézáramkörök csökkentik a kábelezési hibákat és javítják az általános jel integritását.

  • Hő- és kémiai rezisztencia: A poliimid szubsztrát stabil teljesítményt biztosít a kemény környezetben.

  • Kiváló dinamikus hajlítási képesség: Mozgatható vagy összecsukható alkatrészekkel rendelkező eszközökhez alkalmas.

Lényegében az FPC PCB lehetővé teszi a funkcionalitás, a tartósság és a rugalmasság tökéletes keverékét, támogatva az elektronikus innováció következő generációja által igényelt tervezési szabadságot.

Hogyan működik az FPC PCB és mi a legfontosabb műszaki paraméterei?

Az FPC PCB működési alapelve réteges szerkezetében rejlik, amely lehetővé teszi a vezetőképes réznyomok nyomtatását egy rugalmas szigetelő filmre. A szerkezet általában a következőkből áll:

  1. Alapanyag (szubsztrát): poliimid (PI) vagy PET -film, amely mechanikai rugalmasságot és szigetelést biztosít.

  2. Ragasztó réteg: A rézfóliát a szubsztráthoz köti (lehet ragasztó vagy ragasztó nélküli típus).

  3. Rézfólia: Vezető réteg az áramátvitelhez.

  4. Coverlay Film: Védi az áramkört a környezeti károktól és szigetelést biztosít.

  5. Megerősítő réteg (opcionális): Erősíti a csatlakozó területeit vagy a rögzítési pontokat.

Az alábbiakban egy részletes táblázat, amely összefoglalja a legfontosabb műszaki előírásokat, amelyeket általában használnak a professzionális FPC PCB gyártásában:

Paraméter Meghatározás Leírás
Alapanyag Poliimid (PI) / PET Rugalmas és hőálló szubsztrát anyag
Réz vastagság 1/3 oz - 3 oz Meghatározza az aktuális hordozási képességet
Rétegszám 1 - 6 réteg Az áramkör bonyolultságától függ
Minimális vonalszélesség / távolság 0,05 mm / 0,05 mm Meghatározza az áramkör sűrűségének pontosságát
Felszíni befejezés Enig, OSP, HASL, Merész ezüst Biztosítja a forraszthatóságot és a korrózióvédelmet
Hajlító sugár ≥0,5 mm Jelzi a rugalmasságot és a tartósságot a hajlítás során
Üzemi hőmérséklet -40 ° C - +150 ° C Alkalmas magas hőmérsékleti környezetre
Forrasztó maszk Sárga, fekete, zöld, átlátszó Esztétikai és védő bevonatot biztosít
Impedanciaszabályozás ± 10% Fenntartja a jelátviteli stabilitást

Ezek a műszaki paraméterek közvetlenül befolyásolják az FPC PCB -k elektromos teljesítményét, mechanikai tartósságát és termékintegrációs hatékonyságát. Az anyagok és a formatervezés helyes kombinációja biztosítja a stabil jelátvitelt még szélsőséges mechanikai körülmények között is.

Miért válassza az FPC PCB -t a terméktervezéséhez?

Ha figyelembe vesszük a modern elektronikus eszközök PCB -tervezését, az FPC PCB páratlan sokoldalúságot és megbízhatóságot kínál a merev táblákhoz képest. A növekvő népszerűségének okai három fő mérnöki előnyön alapulnak:

(1) A tér optimalizálása és a tervezés rugalmassága

Az FPC PCB-k lehetővé teszik a mérnökök számára, hogy háromdimenziós összekapcsolódásokat hozzanak létre a tábla meghajlásával és összecsukásával, hogy illeszkedjenek a komplex eszköz geometriáihoz. Ez a szolgáltatás jelentősen csökkenti a helykövetelményeket, és lehetővé teszi a vékonyabb, könnyebb és több ergonómiai eszközök kialakítását - elengedhetetlen az okostelefonokban, a kamerákban és az orvosi hordozható anyagokban.

(2) fokozott megbízhatóság és tartósság

Kevesebb forrasztási illesztéssel és csatlakozóval az FPC PCB -k csökkentik a laza kapcsolatok és a jel interferencia kockázatát. Nagyon ellenállnak a rezgésnek, így ideálisak az autó- és repülőgép -alkalmazásokhoz, ahol a következetes teljesítmény döntő jelentőségű.

(3) Kiváló elektromos teljesítmény

A réznyomok és az ellenőrzött impedancia -tervezés egységessége elősegíti a jel integritásának fenntartását a magas frekvenciákon. Ez különösen létfontosságú a nagysebességű kommunikációs rendszerekben, az IoT modulokban és a fejlett érzékelőkben.

További előnyök:

  • Egyszerűsíti az összeszerelést és csökkenti a vezetékek hibáit.

  • Kiváló hőeloszlású teljesítményt kínál.

  • Engedélyezi a könnyű és miniatürizált elektronikus szerelvényeket.

  • Támogatja az automatizált termelést, magas hozammal.

Alkalmazások az iparágakban:

  • Fogyasztói elektronika: okostelefonok, táblagépek, összecsukható kijelzők, kamerák.

  • Orvosi berendezések: Racemaker, diagnosztikai képalkotó rendszerek, bioszenzorok.

  • Autóipari elektronika: műszeres panelek, LED -es világítás, légzsák rendszerek.

  • Ipari automatizálás: vezérlőpanelek, robotkarok és intelligens érzékelők.

Ezeknek a képességeknek az integrálásával az FPC PCB -k nem csupán technológiai alkotóelem, hanem stratégiai tervezési előnye, amely meghatározza a termékinnovációt és a versenyképességet a mai elektronikai gyártásban.

Hogyan lehet kiválasztani a megfelelő FPC PCB gyártót és biztosítani a minőséget?

A megfelelő FPC PCB szállító kiválasztása elengedhetetlen a stabil termékteljesítmény és a hosszú távú megbízhatóság eléréséhez. A gyártó értékelésekor vegye figyelembe a következő szempontokat:

(1) Gyártási képesség és berendezések

Győződjön meg arról, hogy a gyártó fejlett lézerfúrógépekkel, precíziós maratási rendszerekkel és automatikus optikai ellenőrzéssel (AOI) van felszerelve a dimenziós pontosság és következetesség fenntartása érdekében.

(2) Anyag -beszerzés és minőség -ellenőrzés

A legkiválóbb minőségű FPC PCB-k olyan tanúsított anyagoktól függnek, mint a DuPont ™ vagy a Panasonic ™ poliimid filmek, a nagy tisztaságú rézfóliákkal kombinálva. A szigorú minőség -ellenőrzési folyamatok, mint például az IPC 3. osztályú megfelelés és az ISO 9001 tanúsítás, a gyártási megbízhatóság mutatói.

(3) Műszaki támogatás és testreszabás

A professzionális beszállítónak teljes műszaki támogatást kell nyújtania-a korai szakaszban az áramköri elrendezéstől az impedancia-szimulációig, a prototípus készítéséig és a tömegtermelésig-biztosítva, hogy a végtermék megfeleljen a teljesítmény- és a költségkövetelményeknek.

(4) Vizsgálati és ellenőrzési szabványok

A megbízható FPC PCB -k több tesztelési folyamaton mennek keresztül, ideértve a következőket is:

  • Elektromos tesztelés (E-teszt) a nyitott/rövid detektáláshoz.

  • Hajlító és hajlítási tesztek a mechanikai kitartás megerősítésére.

  • Termikus sokk és öregedési tesztek a környezeti tartóssághoz.

  • Mikroszkópos ellenőrzés a nyomkövetési egységesség és a tapadás minőségének.

A tapasztalt és tanúsított szállító kiválasztásával jelentősen csökkentheti a termelési kockázatokat, javíthatja a megbízhatóságot és optimalizálhatja a piacra dobott időt.

FPC PCB GYIK szakasz

1. kérdés: Mi a különbség az FPC PCB és a merev NYÁK között?
A1: A fő különbség a rugalmasság és a szerkezet. Az FPC PCB-k rugalmas anyagokat, például poliimidet használnak, amelyek lehetővé teszik a hajlítás és a hajtogatást, míg a merev PCB-k szilárd FR-4 szubsztrátokból készülnek. Az FPC PCB -k ideálisak kompakt vagy mozgó eszközökhöz, míg a merev PCB -ket statikus és nagy szerkezetekhez használják.

2. kérdés: Az FPC PCB-k képesek-e kezelni a nagyáramú alkalmazásokat?
A2: Igen, a megfelelő rézvastagsággal és a termálkezeléssel az FPC PCB -k hatékonyan képesek kezelni a nagy áramot. A többrétegű FPC-k megerősített rézzel nehéz terheléseket képesek fenntartani az autóiparban, az energiamodulokban és az ipari vezérlőrendszerekben.

Az innováció felhatalmazása a Fanway FPC PCB megoldásokkal

Egy olyan korszakban, ahol a rugalmasság, a megbízhatóság és a precíziós technológiai fejlődés meghatározza, az FPC PCB -k pótolhatatlan szerepet játszanak az elektronikus eszközök következő generációjának táplálásában. Képességük a könnyű szerkezet, a nagysebességű teljesítmény és a tervezési alkalmazkodóképesség kombinálására teszi őket az innováció sarokkövévé a különféle iparágakban-a fogyasztói elektronikától az orvosi technológiáig és azon túl.

-KorRajongó, Szakterületünk az egyéni tervezésű FPC PCB megoldások biztosítására, amelyek megfelelnek a legigényesebb ipari szabványoknak. A fejlett gyártási létesítményekkel, a szigorú minőségi teszteléssel és az ügyfelek elégedettségének elkötelezettségével a Fanway biztosítja, hogy minden rugalmas áramkör csúcsteljesítményt és hosszú távú tartósságot biztosítson.

Ha nagy teljesítményű elektronikát fejleszt, és megbízható FPC PCB partnert keres, ne habozzonvegye fel velünk a kapcsolatotma. A Fanway mérnöki csapata szakértői útmutatást, tervezési támogatást és egyablakos termelési szolgáltatásokat fog nyújtani az innovatív ötletek életre keltésére.
