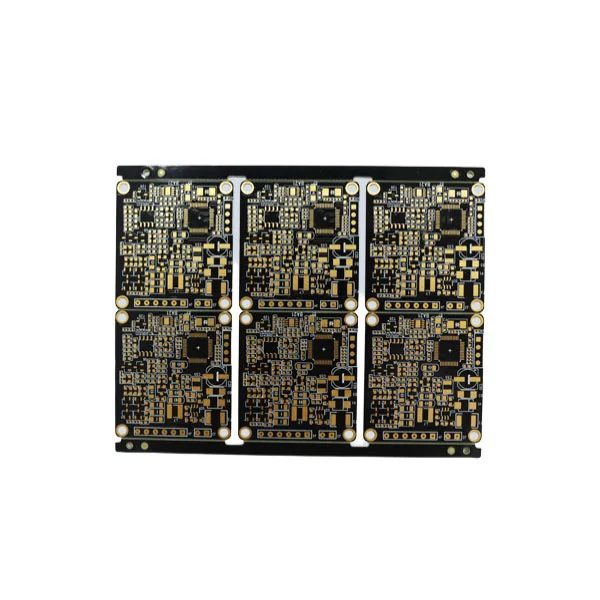

A legtöbb elektronikai mérnöknek és gyártónak nehézséget okoz a költségek, a lángállóság és a többrétegű kompatibilitás egyensúlya a PCB-hordozók kiválasztásakor.FR4 PCB, a mainstream üvegszálas epoxi áramköri lap anyaga UL94 V-0 égésgátló fokozattal, tökéletesen megoldja az ilyen fájdalompontokat.Fanway technológia, 12 éves professzionális EMS és PCB gyártó, a kellékek testreszabhatóakFR4 PCBegyoldalas és 108 rétegű lapokat fed le, teljes ISO, IATF és orvosi tanúsítvánnyal.
FR4 PCBlángálló epoxigyantával impregnált üvegszálas szövetből készült, lángálló epoxigyantával impregnált, lángálló 4-es fokozatú nyomtatott áramköri lapra vonatkozik, amely eléri az UL94 V-0 önkioltó biztonsági szabványt.Fanway FR4 PCBtámogatja a rugalmas testreszabást a rétegek, a vastagság, a réz súly és a felületi minőség tekintetében, kompatibilis a HDI rolóval/temetett technológiával.Fanwayintegrálja a PCB tervezést, gyártást, SMT összeszerelést és teljes tesztelést, egyablakos szállítást biztosítvaFR4 PCBmegoldások a prototípustól a tömeggyártásig minden elektronikai szegmenshez.
| Paraméter elem | Specifikus szabvány tartomány |
| Maximális rétegszám | Akár 108 réteg |
| Kész tábla vastagság | 0,2-10,0 mm |
| Maximális gyártási panelméret | 610mm * 1200mm |
| Rézvastagság opciók | 0,5 OZ ~ 12 OZ |
| Minimális sorszélesség/távköz | 2,5 millió / 2,5 millió |
| A legkisebb kész lyuk mérete | 0,1 mm |
| Maximális képarány | 25:1 |
| Impedancia szabályozási tolerancia | ±10% |
| Elérhető felületkezelések | HASL(LF), ENIG, merítő ón/ezüst, arany ujj, OSP, kemény aranyozás |
| Opcionális FR4 anyagminőség | TG150, TG170, halogénmentes FR4 |
| Hozzáillő nagyfrekvenciás anyag | Rogers, Arlon, Taconic hibrid halmozás |
Az UL94 V-0 tanúsítvány biztosítja, hogy a tábla önkialudjon rövidzárlat vagy magas hőmérsékletű felmelegedés után, csökkentve ezzel az autóipari, orvosi és teljesítményelektronikai berendezések tűzveszélyét.
Támogatja az egy-/kétrétegű/többrétegű, HDI-rolók és vastagréz kiviteleket; kompatibilis a 0,4 mm-től 3,2 mm-es vastagságig terjedő táblákkal a különféle termékek miniatürizálási igényeihez.
Alacsony dielektromos veszteség, kiváló szigetelés és páramentesítő teljesítmény; A kemény üvegszálas alap ellenáll a hajlításnak és deformációnak a gyártás és a berendezés hosszú távú működése során.
A szabványos, magas Tg-tartalmú és halogénmentes FR4-változatok opcionálisak, amelyek megfelelnek az ólommentes forrasztási eljárásoknak és a környezetvédelmi export-megfelelőségi szabályoknak, mint például az RoHS és a REACH.
Kiegyensúlyozott nyersanyagköltség a Rogers vagy kerámia hordozókhoz képest;Fanwayoptimalizálja a halmozási tervezést, hogy az FR4-et használhassa a közös jelterületekhez és a nagyfrekvenciás anyagokat csak az RF alkatrészekhez, hogy csökkentse a teljes projekt költségvetését.
Fanway technológiatöbb mint 12 éves elektronikai gyártási tapasztalattal rendelkezik, teljes EMS ipari lánccal rendelkezik a PCB tervezéstől a doboz összeszerelésig:
1. Komplett gyártóberendezés
Automata SMT vonalakkal, 3D röntgensugárral, AOI-val, SPI-vel, hullámforrasztással, BGA átdolgozó állomással és teljes funkcionális tesztelő gépekkel felszerelveFR4 PCBellenőrzés.
2. Szigorú tanúsítási rendszer
Rendelkezik ISO9001:2015, IATF16949 autóipari szabvány, ISO13485 orvostechnikai eszköz tanúsítvánnyal, UL, RoHS, REACH és IPC gyártási megfelelőséggel.
3. Teljes ciklusú minőségellenőrzés
DFM ingyenes gyártás előtti elemzés, bejövő anyagok ellenőrzése, folyamat közbeni AOI/X-Ray teljes szkennelés, kész repülő szonda elektromos teszt az átdolgozási sebesség csökkentésére.
4. Rugalmas szállítási ütemterv
72 órás gyors prototípus szerviz, 5-7 napos ömlesztett gyártás átfutási ideje, kis próbatételek és nagy tömeges megrendelések egyaránt elfogadhatók.
5. Professzionális K+F és értékesítés utáni csapat
A mérnökök ingyenes elrendezés-optimalizálást biztosítanak; 24 órás technikai támogatás, minőségi hibás termékekre 3 év garancia.
• Autóelektronika: Autóvezérlők, új energiaellátási modulok, szenzoros PCB-k (IATF tanúsítvánnyal rendelkező FR4 kártyák)
• Orvosi eszközök: Monitoring berendezések, diagnosztikai műszerek áramköri lapjai (ISO13485 halogénmentes FR4)
• Szórakoztató elektronika: Laptopok, LED világítás, háztartási gépek vezérlőpaneljei
• Ipari automatizálás: PLC, érzékelő, motorhajtású FR4 áramköri lapok
• Távközlés és 5G: bázisállomási segédvezérlő kártyák, hibrid FR4-Rogers RF kártyák
• Megújuló energia: Napelemes vezérlő, energiatároló berendezések PCB-i
1. 6 rétegű HDIFR4 PCBLED fotoelektromos berendezésekhez, stabil jelátvitel világítási meghajtó modulokhoz
2. 8 rétegű HDI FR4 laptop alaplap, magas Tg-tartalmú anyag, amely alkalmazkodik a notebook hosszú távú hőelvezetéséhez
3. 14 rétegű FR4 + Rogers hibrid PCB kommunikációs rádiófrekvenciás berendezésekhez, a költségek kiegyenlítéséhez és a nagyfrekvenciás teljesítményhez
4. Többrétegű vak FR4 ipari vezérlőpanelen keresztül, vastag réz kivitel nagyáramú áramkörökhöz
Az FR4 4-es fokozatú lángállóságot jelent, az összes Fanway FR4 PCB megfelel az UL94 V-0 önkioltó lángállósági tanúsítványnak.
Igen, a TG150/TG170 és a halogénmentes FR4 anyagok elérhetők az orvosi és ólommentes gyártási projektekhez.
A Fanway támogatja a 72 órás gyors átfutást a kis prototípus-tételeknél, a tömeggyártás 5-7 munkanapot vesz igénybe.
Igen, egyablakos megoldást kínálunk, beleértve a PCB gyártást, az SMT/DIP hegesztést, a funkcionális tesztelést és a dobozos összeszerelést.
Az UL, RoHS, REACH, ISO9001, IATF16949, ISO13485 teszt- és megfelelőségi dokumentumok mind rendelkezésre állnak.
A Fanway hibrid egymásra helyezett táblákat gyárt, amelyek kombinálják az FR4-et és a Rogers-t, hogy csökkentsék a teljes anyagköltséget az RF teljesítmény elvesztése nélkül.
FR4 PCBtovábbra is a legköltséghatékonyabb, legsokoldalúbb szubsztrátum-választás szinte minden elektronikai gyártási projekthez, amely magában foglalja a lángbiztonságot, a stabil teljesítményt és a testreszabható szerkezetet. által támogatottFanway12 éves PCB és EMS gyártási tapasztalattal, teljesen automatikus gyártósorokkal és teljes globális exporttanúsítvánnyal, szabványos és testreszabott termékeket tudunk szállítaniFR4 PCBprototípusok és tömegmegrendelések autóipari, orvosi, távközlési és ipari elektronikai gyártók számára. Ha műszaki specifikációs lapokra, DFM ingyenes értékelésre és tömeges gyári árajánlatokra van szüksége, kérjük,lépjen kapcsolatba velünk. Professzionális PCB mérnöki csapatunk megfelelő tervezést készítFR4 PCBhalmozási megoldások a berendezés munkakörnyezetének és az elektromos paraméterek követelményeinek megfelelően.
