Miért kritikus a professzionális PCB -összeszerelés az elektronikai gyártás sikere szempontjából?

A legnépszerűbb hírcímek: A PCB összeszerelésének trendjei

Tájékoztatva a legújabb trendekrőlNYB -szerelvénySegíthet a gyártóknak az alkalmazkodásban és az innovációban. Íme néhány a legkeresettebb - a hírcímekhez, amelyek tükrözik a jelenlegi ipari igényeket:

Ezek a címsorok rávilágítanak az iparág pontosságára, hatékonyságára, fenntarthatóságára és alkalmazkodóképességére a feltörekvő technológiákhoz, megmutatva, hogy a professzionális PCB -összeszerelés sokkal több, mint pusztán az alkatrészek összerakása.

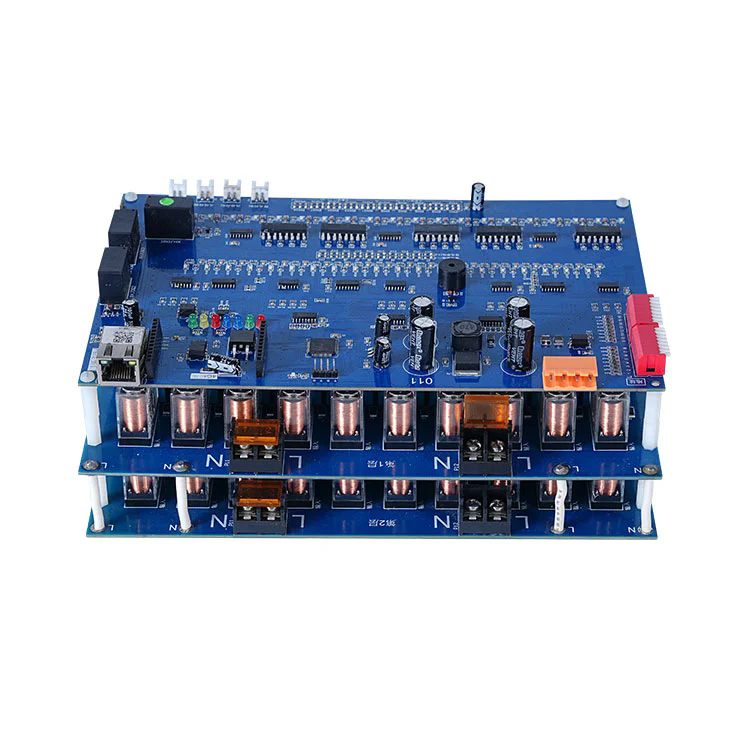

Mi az a PCB összeszerelése?

A PCB összeszerelése, amelyet gyakran PCBA -ként rövidítenek, az elektronikus alkatrészek rögzítésének folyamata egy nyomtatott áramköri lapra egy funkcionális elektronikus eszköz létrehozásához. Maga a PCB egy nem vezetőképes anyagból, például üvegszálból készült lapos deszka, vezetőképes útvonalakkal (TRACES). Ezek a nyomok összekapcsolják a különféle alkatrészeket, lehetővé téve az elektromos áram áramlását és lehetővé téve az eszköznek a tervezett funkcióinak végrehajtását.

A PCB összeszerelési eljárása a csupasz PCB (PCB -gyártás néven ismert) gyártását követi, és több kulcsfontosságú lépést foglal magában. Ide tartoznak a forrasztópaszta alkalmazás, az alkatrészek elhelyezése, a forrasztás (akár hullámforrasztás, akár újbóli forrasztás révén), ellenőrzés és tesztelés. Minden egyes lépéshez pontosságot és a részletekre való figyelmet igényel annak biztosítása érdekében, hogy az alkatrészek helyesen vannak elhelyezve, biztonságosan rögzítve és a kívánt módon működnek.

A professzionális PCB összeszerelési szolgáltatások olyan fejlett berendezéseket használnak fel, mint például az automatizált válogatás - és - helyek gépeket, forrasztópaszta nyomtatókat és automatizált optikai ellenőrző (AOI) rendszereket, hogy elérjék a magas pontosságot és a következetességet. Ez különösen fontos, mivel az elektronikus eszközök egyre bonyolultabbá válnak, kisebb alkatrészekkel és nagyobb alkatrész -sűrűséggel.

Miért számít a professzionális PCB -összeszerelés?

A pontosság és a pontosság biztosítása
A modern elektronikus eszközök gyakran apró alkatrészeket tartalmaznak, mint például a felület -szerelt technológia (SMT) alkatrészek, milliméterben vagy akár mikrométerben mérve. Ezen alkatrészek kézi összeszerelése nemcsak idő, hanem olyan hibákra is, mint a hibákra, például a helytelen elhelyezés vagy az alkatrészek károsodása. A professzionális PCB -szerelvény automatizált berendezéseket használ, amelyek nagy pontosságú alkatrészeket helyezhetnek el, biztosítva, hogy minden rész pontosan ott legyen, ahol kell lennie. Ez a pontosság kritikus fontosságú az elektromos kapcsolatok integritásának fenntartása és az eszköz megfelelő működésének biztosítása érdekében.
Megfelel a minőségi és megbízhatósági előírásoknak
Az elektronikus eszközöket széles körben használják, a fogyasztói elektronikától az orvosi berendezésekig és a repülőgéprendszerekig. Ezen alkalmazások sokában a megbízhatóság kiemelkedő fontosságú. A rosszul összeállított PCB eszközhibákhoz vezethet, amelyek súlyos következményei lehetnek, például pénzügyi veszteségek, a jó hírnév károsodása vagy akár a biztonsági kockázatok. A professzionális PCB -összeszerelési szolgáltatók betartják a szigorú minőség -ellenőrzési szabványokat, mint például az ISO 9001, IPC - A - 610 (a PCB összeszerelés ipari elfogadhatóságának ipari szabványa) és az ISO 13485 (az orvostechnikai eszközök gyártásához). Ezek a szabványok biztosítják, hogy a összeszerelési folyamat következetes legyen, és a végtermék megfelel a szigorú minőségi és megbízhatósági követelményeknek.
A költségek és a hatékonyság optimalizálása
Míg egyes gyártók megfontolhatják a ház PCB összeszerelését a költségek megtakarítása érdekében, a professzionális szolgáltatások gyakran jobb költségeket kínálnak - hosszú távon. A szakmai összeszerelők rendelkeznek szakértelemmel, felszereléssel és méretgazdaságossággal az összeszerelési folyamat korszerűsítéséhez, csökkentve a hulladékot és minimalizálva a hibák kockázatát, amelyek költséges átdolgozáshoz vezethetnek. Ezenkívül versenyképes árakon is beszerezhetnek alkatrészeket, a beszállítókkal fennálló kapcsolatoknak köszönhetően. Ez lehetővé teszi a gyártók számára, hogy az alapvető kompetenciáikra, például a terméktervezésre és a marketingre összpontosítsanak, miközben a PCB összeszerelésének összetett és speciális feladatát hagyják a szakértőknek.
A technológiai fejlődéshez való alkalmazkodás

Az elektronikai ipar folyamatosan fejlődik, az új technológiák és alkatrésztípusok rendszeresen megjelennek. A professzionális PCB -összeszerelési szolgáltatók a kutatásba és a fejlesztésbe fektetnek be, hogy ezen előlegekkel felfelé maradjanak. Tudással és felszereléssel rendelkeznek az új technológiák, például a 3D IC csomagolás, a rugalmas PCB -k és a nagy frekvenciájú alkatrészek kezelésére, amelyek speciális összeszerelési technikákat igényelnek. A professzionális összeszerelővel való partnerséggel a gyártók biztosíthatják, hogy termékeiket a legfrissebb összeszerelési módszerekkel építsék fel, és versenyképesek legyenek a piacon.

Hogyan működik a professzionális PCB -szerelvény

Forrasztott paszta alkalmazás

A PCB szerelvény első lépése a forrasztópaszta felvitele a PCB -re. A forrasztópaszta apró forrasztó részecskék és fluxus keveréke, amely segít megtisztítani a fémfelületeket és elősegíti a forrasztást. A pasztát olyan sablon segítségével alkalmazzák, amely megfelel a PCB kialakításának, biztosítva, hogy azt csak a párnákon helyezzék el, ahol alkatrészeket helyeznek el. Az automatizált forrasztó paszta nyomtatók pontos nyomást és sebességet használnak a paszta egyenletes alkalmazásának biztosítása érdekében, amely kritikus jelentőségű a jó forrasztási ízületek biztosítása érdekében.
Alkatrész -elhelyezés
A forrasztópaszta felvétele után az alkatrészeket a PCB -re helyezik. Ezt általában automatizált választás - és - elhelyezkedő gépek használják, amelyek az alkatrészek és típusok széles skálájának kezelésére képesek, a nagyig - lyukkomponensektől az apró SMT alkatrészekig. A gépek látási rendszereket használnak az alkatrészek azonosítására és annak biztosítására, hogy azok megfelelő helyzetbe kerüljenek, nagy pontossággal. A nagy mennyiségű termeléshez több gépet lehet használni egy sorban az átviteli sebesség növelésére.
Forrasztás
Miután az alkatrészeket elhelyezték, a PCB -t forrasztják, hogy rögzítsék az alkatrészeket a helyükön. Két fő forrasztási típusú forrasztás található a PCB -szerelésben: az újracsere és a hullámforrasztás. Az újracsomagolást általában az SMT alkatrészekhez használják. A NYÁK -t egy visszaverődő sütőn keresztül haladják át, ahol a hőmérsékletet fokozatosan növelik, hogy megolvadjanak a forrasztó paszta, ami aztán megszilárdul, amikor a PCB lehűl, és erős forrasztási ízületeket képez. A hullámforgást általában a lyukkomponensekhez használják. A NYÁK -t átadják az olvadt forrasztás hullámán, amely kitölti a lyukakat és a forrasztó illesztéseket a deszka alján.
Ellenőrzés és tesztelés

Forrasztás után a PCB -t megvizsgálják annak biztosítása érdekében, hogy az alkatrészek helyesen vannak -e elhelyezkedése, és a forrasztási ízületek kiváló minőségűek. Az automatizált optikai ellenőrző (AOI) rendszerek kamerákat és képfeldolgozó szoftvert használnak olyan hibák észlelésére, mint a hiányzó alkatrészek, a helytelen elhelyezés és a forrasztóhidak. A bonyolultabb PCB -khez x - sugárellenőrzés használható a forrasztási illesztések ellenőrzésére olyan alkatrészek alatt, amelyek nem láthatók szabad szemmel, például golyó rács tömbök (BGA).

A tesztelés szintén a folyamat kritikus része. A funkcionális tesztelés magában foglalja a PCB bekapcsolását annak biztosítása érdekében, hogy elvégezze a kívánt funkciókat. Az áramkör -tesztelés (IKT) ellenőrzi az egyes alkatrészek és csatlakozások elektromos tulajdonságait, segítve a hibákat, például a rövidzárlatokat vagy a nyitott áramköröket.

PCB -szerelési előírásaink

Kínálunk átfogó PCB -összegyűjtési szolgáltatásokat, amelyek megfelelnek ügyfeleink változatos igényeinek. Itt vannak a professzionális PCB összeszerelési megoldásaink legfontosabb specifikációi:

Paraméter	Standard SMT -szerelvény	Vegyes technológiai szerelés (SMT + -ig - lyuk)	Nagy pontosságú szerelvény
Alkatrész mérettartomány	01005 (0,4 mm x 0,2 mm) - 50 mm x 50 mm	01005 a nagyig - lyukkomponensek (akár 100 mm hosszú)	008004 (0,2 mm x 0,1 mm) - 30 mm x 30 mm
NYÁK -mérettartomány	50 mm x 50 mm - 500 mm x 500 mm	50 mm x 50 mm - 600 mm x 600 mm	30 mm x 30 mm - 400 mm x 400 mm
Maximális alkatrészsűrűség	2000 alkatrészenként négyzetméterenként	1500 alkatrész négyzetméterenként	3000 alkatrész / négyzetméterenként
Forrasztási technológia	Reflow forrasztás (8 - zóna sütő)	Reflow forrasztás + hullámforrasztás	Fejlett újrafutási forrasztás nitrogén atmoszférával
Ellenőrzési módszerek	AOI, Kézi vizuális ellenőrzés	AOI, X - Ray ellenőrzés (BGA -khoz), kézi ellenőrzés	AOI, 3D AOI, X - Ray ellenőrzés, automatizált konformális bevonat ellenőrzés
Átfutási idő	Standard: 5 - 7 nap; Express: 2 - 3 nap	Standard: 7-10 nap; Express: 3 - 5 nap	Szabvány: 10 - 14 nap; Express: 5 - 7 nap
Igazolás	ISO 9001, IPC - A - 610 2. osztály	ISO 9001, IPC - A - 610 2. és 3. osztály, ISO 13485 (opcionális)	ISO 9001, IPC - A - 610 3. osztály, AS9100 (Aerospace számára)
Maximális termelési mennyiség	100 000+ egység havonta	50 000+ egység havonta	30 000+ egység havonta

Az összes PCB -összeszerelési folyamatunk szigorú minőség -ellenőrzésnek van kitéve, és csak magas színvonalú anyagokat és alkatrészeket használunk a végtermék megbízhatóságának és teljesítményének biztosítása érdekében. Kínálunk egyéni összeszerelési megoldásokat is a konkrét vevői igények kielégítésére.

GYIK: Általános kérdések a PCB összeszerelésével kapcsolatban

K: Mi a különbség a PCB gyártása és a PCB összeszerelése között?
V: A PCB gyártása a csupasz nyomtatott áramköri lap gyártásának folyamata, amely magában foglalja a szubsztrát létrehozását, a vezetőképes nyomok maratását, a lyukak fúrását és a felületi felületek alkalmazását. A PCB összeszerelése viszont az elektronikus alkatrészek rögzítésének folyamata a gyártó PCB -re egy funkcionális áramkör létrehozásához. Röviden: a gyártás előállítja a "üres" táblát, míg az összeszerelés hozzáadja az alkatrészeket, hogy működjön.
K: Hogyan választhatom ki a megfelelő PCB -összeszerelési szolgáltatót?

V: A PCB összeszerelő szolgáltató kiválasztásakor vegye figyelembe a következő tényezőket: tapasztalataik és szakértelmük az adott PCB és alkatrészek típusának kezelésében; minőség -ellenőrzési folyamataik és tanúsításuk (például IPC - A - 610); termelési kapacitásuk és az átfutási idő a határidők betartására; képességük az alkatrészek versenyképes áron történő beszerzésére és minőségük biztosítására; valamint ügyfélszolgálatuk és kommunikációjuk, beleértve a rendszer rendszeres frissítéseit is. Az is jó ötlet, ha munkájukból mintákat kérünk a minőségi első kézből.

A professzionális PCB -összeszerelés a sikeres elektronikai gyártás sarokköve, biztosítva, hogy termékei megbízhatóak, hatékonyak és versenyképesek legyenek a piacon. -KorShenzhen Fanway Technology Co., Ltd.Szakterületünk a magas színvonalú PCB -összeszerelési szolgáltatások nyújtása, amelyek az ügyfelek egyedi igényeinek kielégítésére szolgáltak. Az állami - a - művészeti felszerelések, a tapasztalt szakemberek csoportja és a minőség iránti elkötelezettség mellett elkötelezettek vagyunk a kivételes eredmények elérése érdekében.

Vegye fel velünk a kapcsolatotMa, hogy többet megtudjon a PCB összeszerelési szolgáltatásainkról és arról, hogy miként segíthetünk az elektronikus termékek életre keltésére.
