FR4 PCBaz egyik legszélesebb körben használt nyomtatott áramköri lap az elektronikai iparban. Ebben az átfogó cikkben megvizsgáljuk, mit jelent az FR4 PCB, hogyan gyártják, hol alkalmazzák, és miért továbbra is a modern elektronikai tervezés és gyártás sarokköve.
Ez a cikk elmagyarázza az FR4 PCB jelentését, tulajdonságait, gyártási folyamatait, előnyeit, korlátait, a valós alkalmazásokat, valamint az alternatív PCB anyagokkal való összehasonlításokat. Gyakorlati betekintést nyújt mérnökök, amatőrök, vásárlók és technológiai rajongók számára. Itt talál egy részletes GYIK részt is, amely megválaszolja az FR4 PCB-kkel kapcsolatos gyakori kérdéseket.

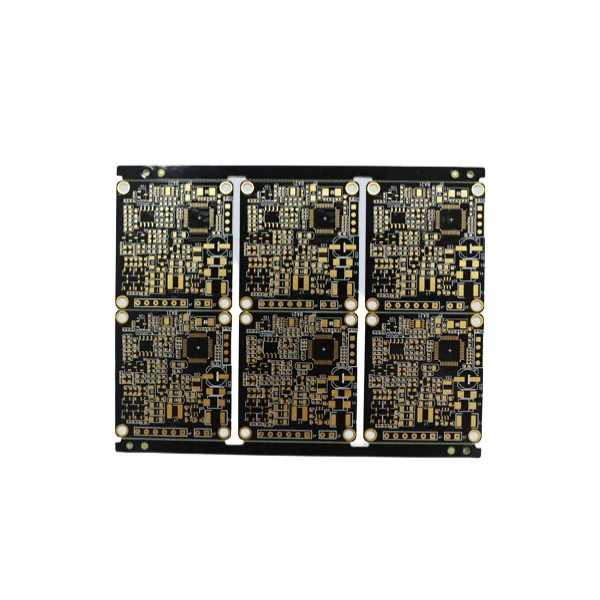

AnFR4 PCBhasználó nyomtatott áramkörre utalFR4alapanyagként. Az FR4 a „Flame Retardant 4” rövidítése, amely az üvegszállal megerősített epoxi laminált anyag osztályozása. Erős mechanikai szilárdságának, kiváló elektromos szigetelésének és széles hőmérsékleti tartományban való működésének köszönhetően ez a de facto szabványos hordozó a legtöbb elektronikában.
A „NYÁK” kifejezés olyan platformot jelent, amely az elektronikus alkatrészeket maratott rézáramkörön és lemezelt átmenő furatokon keresztül köti össze. Az FR4-gyel kombinálva strapabíró és megbízható kártyát alkot, amely az olcsó fogyasztói elektronikától az ipari vezérlőrendszerekig mindenre alkalmas.
Az FR4 PCB gyártása több precíz lépésből áll a konzisztencia és a minőség biztosítása érdekében. Az alapvető elemek közé tartozik a rézfólia, az FR4 laminált lapok és egy sor olyan folyamat, amely a nyersanyagokat funkcionális áramköri lapokká alakítja.
Az FR4 anyag kiválasztása a PCB gyártásához számos előnyt kínál, amelyek ideálissá teszik számos alkalmazáshoz. Kiegyensúlyozott teljesítménye, költséghatékonysága és sokoldalúsága hozzájárul a széles körű elterjedéséhez.
A NYÁK-tervezés anyagának kiválasztásakor a mérnökök számos kulcsfontosságú tulajdonságot értékelnek, amelyek befolyásolják a teljesítményt és a megbízhatóságot. Az FR4 számos kritérium alapján kedvező tulajdonságokat mutat.
| Ingatlan | Leírás | Tipikus érték / Megjegyzés |
|---|---|---|
| Dielektromos állandó (Dk) | A PCB elektromos energia tárolására való képességét jelzi. | ~4,3–4,8 |
| Hőstabilitás | Képes ellenállni a hőnek károsodás nélkül. | ~130°C-ig |
| Szakítószilárdság | Mechanikai deformációval szembeni ellenállás. | Magas |
| Lángállóság | Biztonság azokban az alkalmazásokban, ahol fennáll a tűzveszély. | Megfelel az UL94 V-0 besorolásnak |
| Nedvességállóság | Nélkülözhetetlen a táblákhoz nedves környezetben. | Jó |
Az FR4 PCB-k sokoldalúságuk és megbízhatóságuk miatt mindenütt jelen vannak. Az alábbiakban áttekintjük azokat az alkalmazásokat, ahol az FR4 kiemelkedően jól teljesít.
A mérnökök gyakran választanak az FR4 és az alternatív anyagok, például a poliimid, a Rogers vagy a fém maghordozók közül. Minden anyag egyedi előnyöket kínál az egyedi igényeknek megfelelően.
| Anyag | Legjobb számára | Előnyök | Korlátozások |
|---|---|---|---|
| FR4 | Általános elektronika | Költséghatékony, erős, megbízható | Nem ideális nagyfrekvenciás RF-hez |
| Poliimid | Rugalmas PCB-k | Magas hőállóság, rugalmas | Magasabb költség |
| Rogers | Nagyfrekvenciás RF | Alacsony veszteség, stabil Dk | Drága |
| Fém mag | Power LED alkalmazások | Kiváló hőelvezetés | Nehéz és költséges |
K:Mit jelent az „FR4” a PCB-ben?
V:Az FR4 a „Flame Retardant 4” rövidítése, ami egy üveggel megerősített epoxi laminátumot jelöl, amely ellenáll a tűznek és szerkezeti szilárdságot biztosít a PCB-knek.
K:Miért használják az FR4-et olyan széles körben a PCB-iparban?
V:Az FR4 egyesíti a mechanikai szilárdságot, az elektromos szigetelést, a hőellenállást és a költséghatékonyságot, így számos elektronikai alkalmazásra alkalmas.
K:Használható az FR4 nagyfrekvenciás RF alkalmazásokban?
V:Míg az FR4-et alacsonyabb frekvenciájú áramkörökben használják, a nagyfrekvenciás RF áramkörökhöz gyakran olyan anyagokra van szükség, mint a Rogers, amelyek alacsonyabb dielektromos veszteséggel rendelkeznek a jobb jelintegritás érdekében.
K:Hogyan befolyásolja a páratartalom az FR4 PCB-ket?
V:Az FR4 jó nedvességállósággal rendelkezik, de a hosszú távú magas páratartalom befolyásolhatja a teljesítményt. A védőbevonatok és a megfelelő rétegek segítenek ennek enyhítésében.
K:Alkalmas az FR4 autóelektronikához?
V:Igen, az FR4-et széles körben használják az autóelektronikában termikus stabilitása és tartóssága miatt, bár extrém környezeti körülményekhez választhatnak bizonyos magas hőmérsékletű változatokat.
MegértésFR4 PCBnélkülözhetetlen mindazok számára, akik elektronikai tervezéssel és gyártással foglalkoznak vagy tanulnak. Kiegyensúlyozott jellemzői számtalan eszköz gerincanyagává teszik világszerte. Akár egy új projekt anyagát értékeli, akár beszállítót választ, az FR4 továbbra is megbízható választás.
