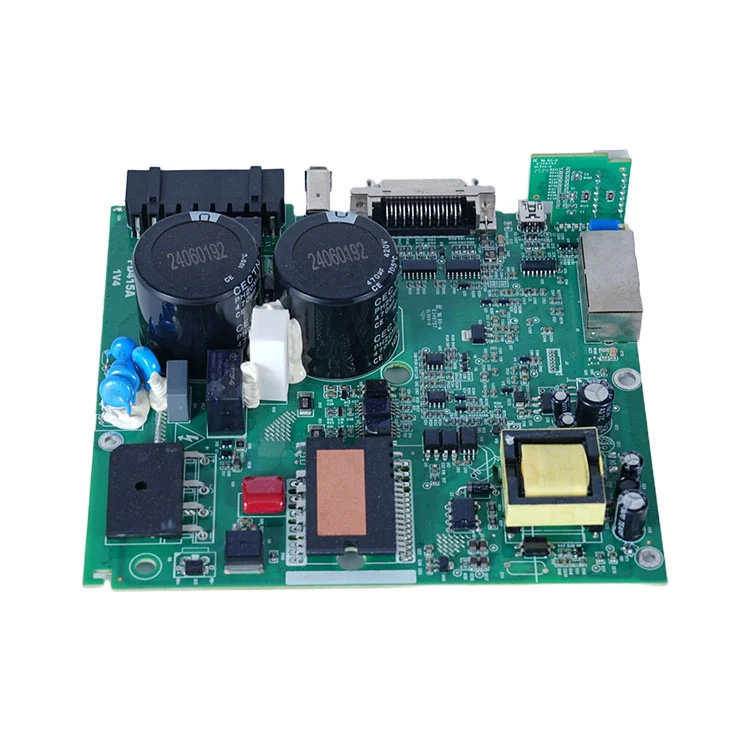

Prototípus PCB összeállításkulcsszerepet játszik a modern elektronikai gyártásban. Lehetővé teszi a mérnökök és tervezők számára, hogy teszteljék, érvényesítsék és optimalizálják az áramkör-terveket, mielőtt elköteleznék magukat a teljes körű gyártás mellett. A prototípus nyomtatott áramköri lap összeállításával a lehetséges tervezési hibák korán felismerhetők, így nagyobb megbízhatóság és alacsonyabb gyártási költségek érhetők el. A Shenzhen Fanway Technology Co., Ltd.-nél kiváló minőségű PCB prototípus-összeszerelési szolgáltatások nyújtására specializálódtunk, amelyek mind az induló, mind a bejáratott vállalatok igényeit kielégítik.
A prototípus PCB-szerelvény általában magában foglalja az elektronikus alkatrészek forrasztását egy nyomtatott áramköri lapra, hogy működő prototípust hozzon létre. Ez a folyamat nemcsak a tervezés elektromos teljesítményét ellenőrzi, hanem kézzelfogható modellt is biztosít a termékbemutatókhoz, teszteléshez és további fejlesztésekhez.
A prototípus PCB összeszerelése több kulcsfontosságú lépésből áll, amelyek biztosítják, hogy a végtermék megfeleljen a tervezési előírásoknak:
PCB gyártás:Az első lépés a nyomtatott áramköri lap gyártása a tervfájl (Gerber-fájlok) alapján. A nagy pontosságú gyártás biztosítja, hogy a kártya elrendezése megfeleljen a tervezett áramkörnek.
Alkatrészek beszerzése:Minden elektronikus alkatrészt, beleértve az ellenállásokat, a kondenzátorokat, az IC-ket és a csatlakozókat, az anyagjegyzék (BOM) szerint kell beszerezni.
Összeszerelési folyamat:A komponensek a NYÁK-ra felszerelhetők Surface Mount Technology (SMT) vagy Through-Hole Technology (THT) segítségével. A bonyolultságtól függően automatizált gépek vagy kézi összeszerelési technikák alkalmazhatók.
Forrasztás:A forrasztás elektromosan és mechanikusan rögzíti az alkatrészeket. Az újrafolyós forrasztás általános az SMT-nél, míg a hullámos vagy kézi forrasztás a THT-komponenseknél.
Ellenőrzés és tesztelés:Az összeszerelés után a funkcionális tesztelés biztosítja a prototípus megfelelő működését. Ez a lépés magában foglalhatja a vizuális ellenőrzést, az automatizált optikai ellenőrzést (AOI) és az elektromos tesztelést.
Ez az eljárás biztosítja, hogy a prototípus nyomtatott áramköri egység ne csak rendeltetésszerűen működjön, hanem megbízható referenciaként szolgáljon a tömeggyártáshoz.
A professzionális prototípus NYÁK összeszereléshez szigorúan be kell tartani a műszaki előírásokat. Az alábbi táblázat összefoglalja a tipikus paramétereket:
| Paraméter | Leírás |
|---|---|
| Tábla mérete | Minimum: 10 mm x 10 mm, maximum: 500 mm x 500 mm |
| Rétegszám | 1-12 réteg, a tervezés bonyolultságától függően |
| Alkatrész típusok | SMT, THT, vegyes összeállítás |
| Forrasztó maszk | Zöld, piros, kék vagy testreszabott |
| Felületi kikészítés | HASL, ENIG, OSP vagy immerziós ezüst |
| Az alkatrészek elhelyezésének pontossága | ±0,05 mm az SMT alkatrészekhez |
| Tesztelés és ellenőrzés | AOI, röntgen, funkcionális vizsgálat |
A Shenzhen Fanway Technology Co., Ltd. biztosítja, hogy minden prototípus nyomtatott áramköri egység megfelel ezeknek a szabványoknak, nagy megbízhatóságot és reprodukálhatóságot biztosítva.
Sok cég felteheti a kérdést, hogy miért van szükség prototípus összeszerelésre a teljes körű gyártás előtt. Íme a fő előnyei:
Hibafelismerés:A tervezési hibák korai felismerése megakadályozza a költséges hibákat a tömeggyártás során.
Tervérvényesítés:A mérnökök valós körülmények között tesztelhetik a teljesítményt.
Időhatékonyság:A gyors prototípuskészítés felgyorsítja a termékfejlesztési ciklusokat.
Költséghatékony:A problémák észlelése és kijavítása a prototípus fázisban sokkal olcsóbb, mint a sorozatgyártású táblák átdolgozása.
Lényegében a Prototype PCB Assembly csökkenti a kockázatot, időt takarít meg, és jobb termékminőséget biztosít.
A kiváló minőségű prototípus PCB összeállítás a szakképzett mérnökök, a fejlett berendezések és a szigorú minőség-ellenőrzés kombinációjától függ:
Alkatrész ellenőrzése:Összeszerelés előtt győződjön meg arról, hogy minden alkatrész megfelel a specifikációknak.
Precíziós elhelyezés:Automatizált pick-and-place gépek használata az SMT alkatrészek pontos elhelyezéséhez.
Ellenőrzött forrasztás:A visszafolyási és hullámforrasztási paramétereket szorosan figyelik a hibák elkerülése érdekében.
Alapos tesztelés:A funkcionális tesztelés biztosítja, hogy az összeszerelt tábla megfeleljen az elektromos és mechanikai követelményeknek.
A Shenzhen Fanway Technology Co., Ltd. ezeket a bevált gyakorlatokat alkalmazza, garantálva a prototípus PCB-ket, amelyek készen állnak a megbízható értékelésre és továbbfejlesztésre.
1. kérdés: Mi a különbség a prototípus PCB összeállítás és a gyártási PCB összeállítás között?
A1:A prototípus PCB összeállítás tesztelésre és érvényesítésre készült. Általában kis mennyiségekről van szó, és összetett alkatrészek esetén kézi összeszerelést igényelhet. A gyártási PCB-összeállítás a nagyszabású gyártásra összpontosít, optimalizált folyamatokkal a sebesség és a költséghatékonyság érdekében.
2. kérdés: Mennyi ideig tart egy prototípus PCB összeállítás elkészítése?
A2:Az átfutási idő a kártya összetettségétől és az összetevők elérhetőségétől függ. Általában 5 és 15 munkanap között van. A Shenzhen Fanway Technology Co., Ltd. gyorsított szolgáltatásokat nyújt sürgős projektekhez.
3. kérdés: Tesztelhetem a tervemet a PCB prototípus összeszerelési szakaszában?
A3:Igen, a funkcionális tesztelés a prototípus-összeállítás standard része. Ez lehetővé teszi a tervezők számára, hogy ellenőrizzék az áramköröket, teszteljék a szoftverintegrációt, és optimalizálják a tervezési teljesítményt, mielőtt a tömeggyártásra lépnének.
A prototípus nyomtatott áramköri lapok összeszerelése számos szektorban nélkülözhetetlen:
Szórakoztató elektronika:Gyors iteráció okostelefonokhoz, hordható eszközökhöz és intelligens otthoni eszközökhöz.
Autóelektronika:Vezérlőmodulok, érzékelők és kijelzőegységek tesztelése.
Orvosi eszközök:A diagnosztikai és felügyeleti berendezések biztonságának és megbízhatóságának biztosítása.
Ipari automatizálás:Vezérlőáramkörök és IoT-eszközök érvényesítése.
A Shenzhen Fanway Technology Co., Ltd. ezekben az iparágakban szolgálja ki az ügyfeleket, egyedi megoldásokat kínálva a konkrét projektkövetelmények kielégítésére.
A prototípus PCB összeállítás kritikus lépés az innovatív ötletek funkcionális elektronikai termékekké alakításában. A professzionális összeszerelési szolgáltatások igénybevételével a vállalatok minimalizálhatják a hibákat, optimalizálhatják a teljesítményt és felgyorsíthatják termékfejlesztési ciklusaikat.Shenzhen Fanway Technology Co., LtdKtóre branże czerpią najwięcej korzyści z montażu prototypów PCB?kapcsolatfelvételA Shenzhen Fanway Technology Co., Ltd. az első lépés a siker felé.
