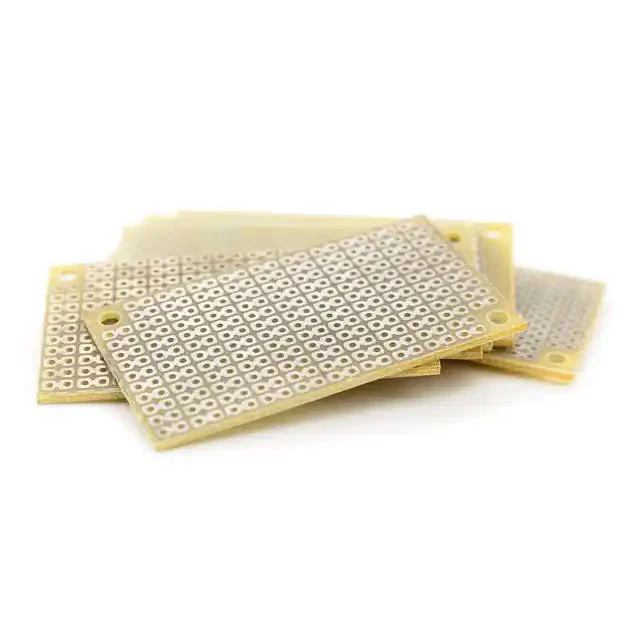

Kerámia PCB-k(nyomtatott áramköri lapok) gyorsan hódítanak a nagy hőteljesítményt, megbízhatóságot és miniatürizálást igénylő iparágakban. A hagyományos FR4 táblákkal ellentétben a kerámia PCB-k kerámia anyagokat használnak hordozóként, ami kiváló hőelvezetést, mechanikai szilárdságot és elektromos szigetelést kínál.
A kerámia PCB-k speciális nyomtatott áramköri lapok, amelyek kerámia anyagokat – általában alumínium-oxidot (Al2O3), alumínium-nitridet (AlN) vagy berillium-oxidot (BeO) – használnak alaphordozóként. Ezeket az anyagokat kivételes hővezető képességük, elektromos szigetelésük és magas hőmérsékleti körülmények közötti stabilitásuk miatt választották ki.
A kerámia NYÁK főbb jellemzői és paraméterei:
| Paraméter | Tipikus tartomány / specifikáció | Leírás |
|---|---|---|
| Szubsztrát anyag | Al 2o3, AlN, BEAO Beo | Meghatározza a hővezető képességet és az elektromos szigetelési tulajdonságokat |
| Hővezetőképesség | 20-200 W/m·K | Hatékony hőelvezetés a nagy teljesítményű alkatrészekhez |
| Dielektromos állandó (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Biztosítja a jel integritását a nagyfrekvenciás alkalmazásokban |
| Hőtágulási együttható (CTE) | 6-7 ppm/°C | Csökkenti a feszültséget a PCB és a szerelt alkatrészek között |
| Maximális üzemi hőmérséklet | 450-1000°C | Támogatja a magas hőmérsékletű működést az aljzat károsodása nélkül |
| Vastagság | 0,2-3,0 mm | Támogatja a vékony és merev kialakításokat is |
| Rézréteg | 35-105 µm | Elegendő áramfelvételi kapacitást biztosít |
| Felületi kidolgozás | Arany, nikkel, ón, ezüst | Biztosítja a forrasztás megbízhatóságát és a hosszú távú tartósságot |
A kerámia PCB-ket gyakran osztályozzákKözvetlen kötésű réz (DBC), Aktív fémforrasztás (AMB), ésVastagfilm technológiatáblák. Mindegyik típus megfelel az egyedi igényeknek, a nagyáramú teljesítménymoduloktól a mikroelektronikai eszközökig, egyedülálló előnyöket kínálva a hőkezelés és a mechanikai robusztusság terén.
Kiváló hőelvezetés:
A nagy teljesítményű LED-ek, az RF modulok és a teljesítményelektronika jelentős hőt termelnek. A kerámia PCB-k hatékony hőutakat biztosítanak, megakadályozzák a túlmelegedést, javítják a hosszú élettartamot és fenntartják a stabil teljesítményt nagy terhelési körülmények között. Az alumínium-nitrid alapú kerámia PCB-k például meghaladhatják a 200 W/m·K hővezetési szintet, ami sokkal jobb, mint a szabványos FR4 lapok (~0,3 W/m·K).
Nagyfrekvenciás stabilitás:
A kerámia hordozók alacsony dielektromos veszteséggel rendelkeznek, ami minimális jelgyengülést biztosít a nagyfrekvenciás áramkörökben. Ez ideálissá teszi őket RF alkalmazásokhoz, 5G modulokhoz és műholdas kommunikációs eszközökhöz.
Mechanikai és kémiai stabilitás:
A kerámiák ellenállnak a korróziónak, a nedvességnek és a hősokknak, ami kulcsfontosságú az autóiparban, a repülőgépiparban és az ipari környezetben, ahol a PCB-k zord körülményeknek vannak kitéve.
Miniatürizálás és nagy sűrűségű tervek:
A kompakt elektronikus eszközök térnyerésével a kerámia nyomtatott áramköri lapok szorosabb alkatrészek elhelyezését teszik lehetővé a hőkezelés veszélyeztetése nélkül. Szerkezeti merevségük támogatja a nehéz vagy nagy sűrűségű alkatrészeket.
Hosszú távú megbízhatóság:
A kerámia nyomtatott áramköri lapok hosszú ideig megőrzik teljesítményüket még magas hőmérséklet és mechanikai igénybevétel mellett is, csökkentve a gyakori cserék vagy rendszerhibák szükségességét.
A kerámia nyomtatott áramköri lapok szerves részét képezik a magas hőteljesítményt és a precíziós tervezést igénylő ágazatoknak. A legfontosabb alkalmazások a következők:
LED világítás:A nagy teljesítményű LED-ek a kerámia nyomtatott áramköri lapok kiváló hőelvezetését élvezik, növelve a fényerőt és az élettartamot.
Teljesítmény elektronika:Az inverterek, konverterek és motormeghajtók DBC kerámia NYÁK-ra támaszkodnak az áram és a hő kezelésében.
Autóipar:Az elektromos járművek és a hibrid rendszerek kerámia PCB-ket használnak az akkumulátorkezelésben és az erőátviteli modulokban.
Távközlés:Az RF és 5G eszközök stabil jelátvitelt igényelnek magas frekvencián, ami alacsony veszteségű kerámia hordozókkal érhető el.
Orvosi eszközök:A képalkotó rendszerek, lézerek és diagnosztika nagy megbízhatóságú áramkörei kerámia PCB-ket használnak a precíz működés magas hőmérsékleten történő fenntartására.
Feltörekvő trendek:
Integráció a rugalmas elektronikával:A kerámia PCB-k és a rugalmas hordozók kombinálása lehetővé teszi a hordható eszközök és a kompakt robotika hibrid kialakítását.
Speciális hőkezelés:A teljesítmény további növelése érdekében a kerámia nyomtatott áramköri lapok mellett olyan innovációkat vezetnek be, mint a beágyazott hőcsövek vagy a mikrocsatornás hűtés.
A nagy teljesítményű modulok miniatürizálása:A kerámia hordozók támogatják a nagy sűrűségű összekapcsolásokat kis méretben, lehetővé téve a következő generációs fogyasztói elektronikát és ipari berendezéseket.
Zöld gyártás:A környezetbarát kerámia NYÁK-gyártási technikák egyre nagyobb teret hódítanak, csökkentik a környezetterhelést, miközben megőrzik a magas teljesítményt.
1. kérdés: Melyek a kerámia PCB-k használatának előnyei a fémmagos PCB-kkel szemben?
A1:A kerámia PCB-k kiváló hővezető képességet, alacsonyabb dielektromos veszteséget, nagyobb hőmérséklet-állóságot és nagyobb mechanikai stabilitást kínálnak a fémmagos PCB-khez képest. Míg a fémmagok kiválóak a hőterjedésben, a kerámia precíz hőkezelést biztosít a helyi forró pontokon, és egyidejűleg fenntartja az elektromos szigetelést.
Q2: Hogyan befolyásolja a kerámia NYÁK vastagsága a teljesítményét?
A2:A vastagabb kerámia hordozók javítják a mechanikai szilárdságot és nagyobb áramkapacitást tesznek lehetővé, de kismértékben csökkenthetik az egységnyi vastagságra vetített hőelvezetési hatékonyságot. Az optimális vastagság kiválasztása egyensúlyban tartja a merevséget, a hőteljesítményt és a gyártási megvalósíthatóságot a tervezett alkalmazáshoz.
3. kérdés: Használhatók-e kerámia PCB-k nagyfrekvenciás alkalmazásokban?
A3:Igen, a kerámia PCB-k alacsony dielektromos veszteséggel és stabil áteresztőképességgel rendelkeznek, így ideálisak rádiófrekvenciás áramkörökhöz, 5G modulokhoz és mikrohullámú alkalmazásokhoz, ahol a jel integritása kritikus.
4. kérdés: A kerámia PCB-k drágábbak, mint a hagyományos FR4 kártyák?
A4:Igen, a kerámia nyomtatott áramköri lapoknak általában magasabbak az előzetes költségei az anyagok és a feldolgozás bonyolultsága miatt. A hosszú távú megbízhatóság, a termikus hatásfok és a csökkent meghibásodási arány azonban gyakran indokolja a befektetést, különösen a nagy teljesítményű vagy nagyfrekvenciás alkalmazásokban.
5. kérdés: Mi a különbség a DBC, AMB és a vastagrétegű kerámia NYÁK között?
A5:A DBC kártyák rézből állnak, amely közvetlenül a kerámiához van kötve, így kiváló hővezetést biztosít az erősáramú eszközök számára. Az AMB lapok keményforrasztási technikákat alkalmaznak az erős hő- és elektromos csatlakozás érdekében. A vastagrétegű kerámia PCB-k nyomtatott vezető pasztákon alapulnak, amelyek alkalmasak kompakt, többrétegű áramkörökhöz.
Fanwaya fejlett elektronikához szabott nagy teljesítményű kerámia nyomtatott áramköri lapokra specializálódott. A vállalat a prémium kerámia anyagokat precíz gyártási folyamatokkal kombinálja a kiváló hőkezelés, a jelstabilitás és a mechanikai megbízhatóság biztosítása érdekében. A kerámia NYÁK-megoldások teljes spektrumát kínálva – beleértve a DBC, AMB és Thick Film változatokat is – a Fanway megfelel az iparágak változatos igényeinek, a LED-es világítástól az autóelektronikáig.
Több évtizedes tapasztalatával és a minőségre fektetve a hangsúlyt, a Fanway biztosítja, hogy minden tábla megfeleljen a nemzetközi szabványoknak, így támogatja az ügyfeleket az optimalizált hőteljesítmény, a megnövelt készülék-élettartam és a nagy sűrűségű tervezési megoldások elérésében. Érdeklődés, műszaki támogatás vagy testreszabott kerámia NYÁK-megoldások esetén,lépjen kapcsolatba velünkmég ma, hogy felfedezze a Fanway innovatív kínálatát és javítsa elektronikai megjelenését.
