Nyomtatott áramköri kártya (PCB)gyakorlatilag minden elektronikus eszköz gerince – a fogyasztói kütyüktől az ipari vezérlőrendszerekig. A tábla biztosítja a mechanikai támogatást és az elektromos összeköttetést az elektronikus alkatrészek között. A mai elektronika-vezérelt világban a PCB-k tervezése, anyaga és gyártási minősége kritikus fontosságú a teljesítmény, a megbízhatóság és a költségek szempontjából.
Kompakt, ismételhető és megbízható módot biztosítanak az alkatrészek összekapcsolására.
Biztosítják a jel integritását, az energiaelosztást és a hőkezelést.
Az olyan trendekkel, mint a miniatürizálás, az 5G, az AI és az IoT, a fejlett PCB-k (pl. HDI, rigid-flex) központi szerepet töltenek be az innovációban.
A PCB globális piaca az előrejelzések szerint 2032-re eléri a ~117,53 milliárd USD-t, ami az erős keresletet tükrözi.
A nyomtatott áramköri lap kiválasztásakor általában a közötti döntéssel kell szembenéznieFR4 (merev)ésRigid-Flex (merev + rugalmas hibrid). A választás a termék mechanikai, elektromos és tervezési korlátaitól függ. Az alábbiakban a „hogyan/miért/mit” kérdéseket mutatjuk be, amelyek segítenek eldönteni:
| Megfontolás | Kulcskérdés | Tipikus útmutatás |
|---|---|---|
| Mechanikus igénybevétel és hajlítás | Mekkora hajlítást vagy hajlítást tapasztal a tábla életciklusa során? | Használjon Rigid-Flexet, ha gyakori hajlításra vagy hajtogatásra van szükség; FR4, ha a tábla lapos marad. |
| Hely- és súlykorlátozás | Miért kritikus a súly vagy a tömörség? | A Rigid-Flex csökkentheti a csatlakozók és a kártyák közötti vezetékek szükségességét, így helyet és súlyt takaríthat meg. |
| Költség és hozam | Mekkora a költségvetése és a várható mennyisége? | Az FR4 egyszerűbb és költséghatékonyabb nagy mennyiségeknél; A Rigid-Flex folyamat bonyolultabb és költségesebb. |
| Jelintegritás és rétegszám | Hány rétegű / milyen sűrűek a nyomaid? | Mindkettő támogatja a magas rétegszámot, de a merev-flex segíthet a szűk helyeken történő útválasztásban. |
| Termikus, vibrációs, megbízhatóság | Miért előnyben részesítjük a tartósságot és a megbízhatóságot? | A Rigid-Flex gyakran jobban teljesít ütés és vibráció esetén, de gondosan kell megtervezni. |
Vizsgáljuk meg most részletesen a két változatot.

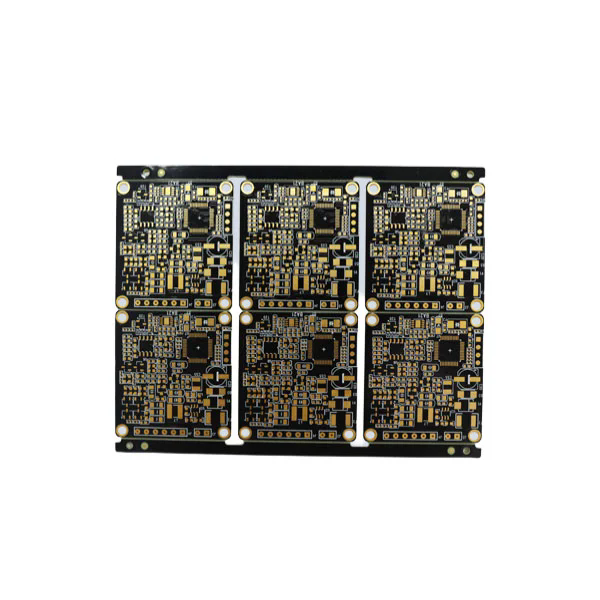

Az FR4 a merev PCB-k leggyakrabban használt hordozója. Az „FR” jelentéseLángálló, a „4” pedig az anyag fokozata. Üvegszálas szövetből áll, epoxigyanta kötőanyaggal.
Az alábbiakban egy tipikus táblázat láthatóFR4 PCBparaméterek (ezek a számok beszállítónként és Tg fokozatonként változhatnak):
| Paraméter | Tipikus érték / tartomány | Megjegyzések / fontosság |
|---|---|---|
| Dielektromos állandó (Dk) | 3,8–4,8 (1 MHz-en) | Befolyásolja az impedanciaszabályozást és a jelkésleltetést. |
| Disszipációs tényező (Df) | ~0,009 (1 MHz-en) | Veszteség érintő: jelvesztés magas frekvencián. |
| Elektromos szilárdság | 800 – 1800 V/mil | Dielektromos áttörési szilárdság. |
| Tg (üvegátmeneti hőmérséklet) | 130 °C, 140 °C, 150 °C, 170 °C | A magasabb Tg jobb termikus megbízhatóságot eredményez. |
| A tábla vastagsága | 0,4 mm – 3,2 mm (gyakori) | A mechanikai / illesztési korlátoktól függ. |
| Réz vastagság | 1 uncia (≈35 µm), 2 uncia, 3 uncia, 4 uncia | Nehezebb réz a nagyobb áramutakhoz. |
| Min. nyomvonal / térköz | ~4 mil (0,1 mm) vagy jobb | Gyártási képességtől függően. |
| Felületkezelés | ENIG, HASL, OSP, Immersion Ag stb. | Befolyásolja a forraszthatóságot, a megbízhatóságot. |
Szórakoztató elektronikai cikkek (okostelefonok, hordható eszközök, háztartási gépek)
Ipari vezérlőkártyák, AD táblák, tápegységek
Amikor a tábla lapos marad, nem szükséges hajtogatni vagy hajlítani
Nem hajlítható meg repedés vagy rétegvesztés veszélye nélkül (merev üveg+epoxi szerkezet miatt)
Kompakt, több szegmensből álló, rugalmas összeköttetést igénylő elektronika esetében a merev-flex előnyben részesíthető

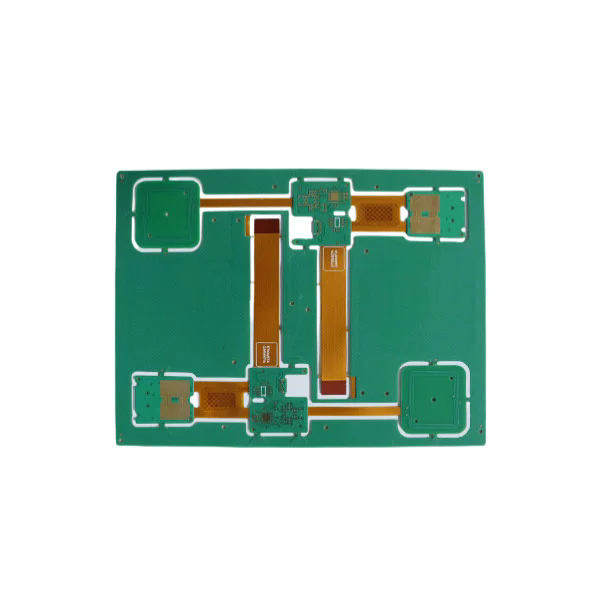

Rigid-Flex PCBa merev áramköri szakaszokat (tipikusan FR4) és a rugalmas áramköri szakaszokat (poliimid, poliészter stb.) egyesíti egy integrált kártyán. Lehetővé teszi a hajlítást, az összecsukást és a 3D-s szerkezetet, miközben megőrzi a merev támasztékot az alkatrészek felszereléséhez.
A tervezésnél körültekintően kell kezelni a hajlékony zónákat (hajlítási sugár, rétegrakás, réz átmenetek)
A merev és flexibilis rétegeket ellenőrzött kötési és tapadási kezelésekkel laminálják.

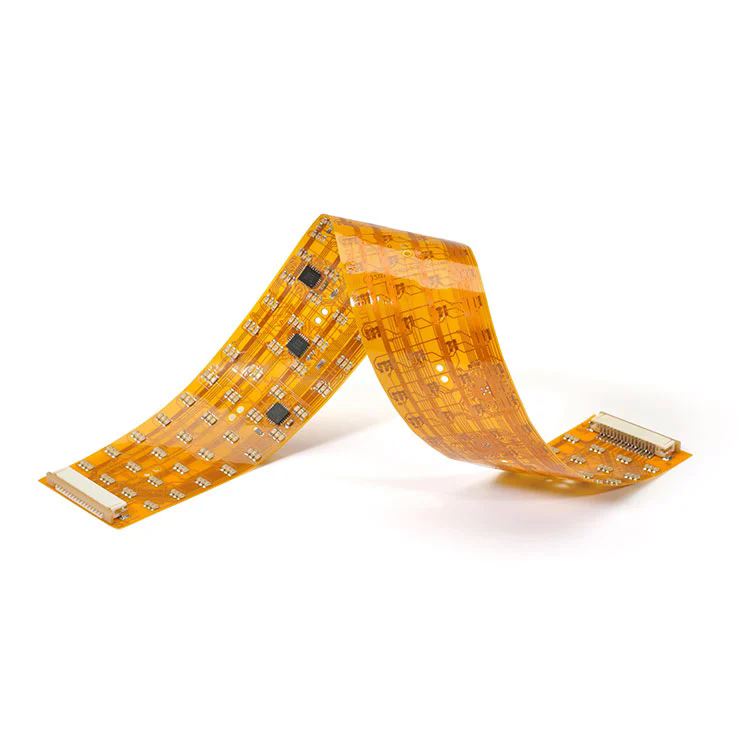

Tipikus flex anyagok: poliimid fóliák, fedőfóliák, ragasztórétegek
A rétegenkénti hajtási szög korlátozott (pl. poliimid gyakran ~0,5-2° rétegenként).
Iparági referenciákból:
| Tétel | Paraméter / képesség | Megjegyzések |
|---|---|---|
| Merev + Flex deszka vastagság | 0,25 mm-től 6,0 mm-ig (kombinált) | A rétegkombinációktól és a szerkezettől függ |
| Rétegek | Akár 32 réteg is egyes mintákban | Többrétegű merev + flex kombináció |
| Min. nyomvonal / térköz | 0,075 mm / 0,075 mm (≈ 3 mil) | Nagy sűrűségű flex régió |
| Minimális furatméret / párnaméret | 0,10 mm / 0,35 mm | Mikroviákhoz, átmenő nyílásokhoz stb. |
| Max rézvastagság | 4 uncia (merev rész) | Merev szakaszú erős áramokhoz |
| Flex réz (flexiós rész) | 0,5 – 2 uncia | Könnyebb réz a hajlékony területen |
| Felületkezelési lehetőségek | ENIG, immerziós Ag, OSP, HASL stb. | Merev és hajlékony szakaszokhoz egyaránt |
| Ragasztás és laminálás | Speciális tapadáselőkészítő (plazma, barna oxid) | A rugalmas-merev kötés biztosítására |
Kiválóan használható erős vibrációban, ütésben, szűk helyeken (pl. repülőgépek, orvosi eszközök)
Csökkenti/megszünteti a csatlakozókat és a kártyák közötti vezetékezést
Leegyszerűsíti az összeszerelést a merev és rugalmas funkciók egy darabban történő integrálásával
Lehetővé teszi a 3D-s áramkör összecsukását vagy többsíkú szerkezetet
Magasabb gyártási összetettség, nagyobb hozamkockázat
Átgondolt tervezést igényel, különösen a rugalmas zónákban (hajlítási sugár, feszültségmentesítés)
A kártyánkénti költség magasabb, de a rendszerköltség csökkenhet a kevesebb csatlakozó, kábel és összeszerelési lépés miatt
Q1: Milyen vastagnak kell lennie egy PCB-nek az alkalmazásomhoz?
A1: A PCB vastagsága a mechanikai, termikus és térbeli korlátoktól függ. A tipikus merev FR4 táblák 0,4 mm-től 3,2 mm-ig terjednek. A merev-flex kiviteleknél a kombinált vastagság gyakran 0,25 mm és 6,0 mm között van. Minél vékonyabb a tábla, annál nagyobb a rugalmasság, de a mechanikai stabilitás csökken.
2. kérdés: Miért válassza a merev-flexet a különálló merev és flex táblák helyett?
A2: Rigid-flex csökkenti a csatlakozók, a vezetékek és az összeszerelés lépéseit; javítja a megbízhatóságot rezgésekkel szemben, és lehetővé teszi a kompakt 3D összecsukást. Egy táblába integrálja a merev rögzítési zónákat és a rugalmas részeket.
3. kérdés: Az FR4 mely elektromos tulajdonságai befolyásolják leginkább a jel integritását?
A3: A dielektromos állandó (Dk) befolyásolja az impedanciát és a terjedési sebességet; a disszipációs tényező (Df) befolyásolja a jelveszteséget, különösen nagy frekvencián; a réz vastagsága és a nyomvonal geometriája is kritikus szerepet játszik.
atKülönben is, a szigorú alkalmazásokhoz szabott, nagy teljesítményű nyomtatott áramköri megoldások tervezésére és gyártására specializálódtunk. Függetlenül attól, hogy szabványos FR4 merev NYÁK-ra vagy összetett Rigid-Flex lapokra van szüksége, mérnökcsapatunk több évtizedes szakértelmét alkalmazza az elrendezés, az egymásra rakás, az anyagválasztás és a gyártási stratégia optimalizálása érdekében.
Betartjuk a szigorú minőségi és megbízhatósági szabványokat, megfelelve az IPC irányelveknek, és támogatjuk a fejlett folyamatokat, mint például a HDI, a microvia és a szabályozott impedancia. Versenyelőnyünk a költségek, a hozam és a fejlett képességek kiegyensúlyozásában rejlik az Ön termékszükségletei szerint.
Ha azt vizsgálja, hogy az FR4-et vagy a rigid-flexet használja-e a következő tervezésénél, vagy prototípust vagy méretre szabott gyártást szeretne, a Fanyway készen áll a segítségére.Vegye fel velünk a kapcsolatotmég ma, hogy megvitassák a projekt követelményeit, és árajánlatot kapjunk.
