A mai elektronikai iparban a nagy teljesítményű és tartós nyomtatott áramköri táblák (PCB) iránti kereslet gyorsan növekszik.Nehéz réz PCBAz S, más néven vastag réz PCB -k, az iparágak számára előnyben részesített megoldássá váltak, amelyek nagy áramkapacitást, kiváló hőgazdálkodást és fokozott megbízhatóságot igényelnek szélsőséges körülmények között. Az autóipari energiarendszerektől a megújuló energia berendezésekig, ezek a táblák kritikus szerepet játszanak a modern elektronikában.

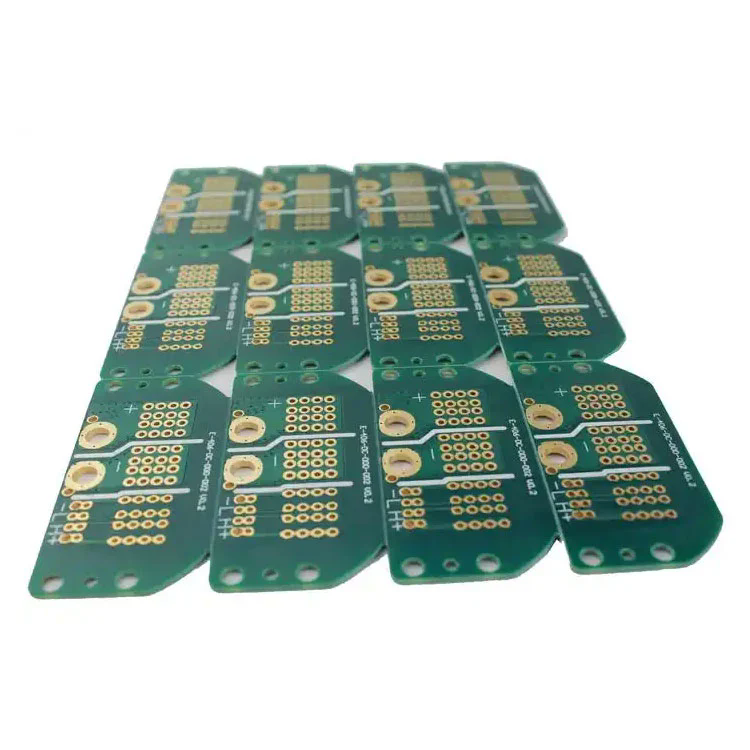

A nehéz réz PCB egy olyan nyomtatott áramköri lap, amely rézvezetékeket tartalmaz, vastagságú, 3 oz/ft² -től 20 oz/ft² -ig. A standard PCB -kkel ellentétben, amelyek általában 1 oz/ft² rézrétegeket használnak, a nehéz réz PCB -ket úgy tervezték, hogy szignifikánsan magasabb áramterheléseket kezeljenek, és ellenálljanak a szélsőséges termikus feszültségnek.
Nagy áramú hordozórakacitás - A vastagabb rézrétegek lehetővé teszik a PCB számára, hogy a magasabb áramokat kezelje anélkül, hogy az áramkört túlmelegedne vagy károsítaná.
Javított hőgazdálkodás - A nehéz réz PCB -k hatékonyabban eloszlatják a hőt, így ideálisak azokhoz az alkalmazásokhoz, ahol a teljesítmény sűrűsége magas.
Fokozott mechanikai szilárdság - A vastagabb rézbevonat a merevséget és a tartósságot növeli, lehetővé téve a táblának, hogy ellenálljon a szigorú működési környezetnek.
Kompakt tervezési lehetőségek-A tervezők integrálhatják a nagy és alacsony áramú áramköröket ugyanazon a táblára, csökkentve a teljes méretet és súlyt.
Jobb megbízhatóság-Az áramköri meghibásodás csökkent kockázata nagy terhelés esetén ezek a táblák jól alkalmasak a misszió-kritikus alkalmazásokhoz.
A nehéz réz -PCB -k különösen létfontosságúak a teljesítményelektronikában, az autóipari rendszerekben, az ipari berendezésekben, a megújuló energia megoldásokban és az űrrepülési technológiákban. A réz vastagságának növelésével a mérnökök biztosíthatják a hatékony áramáramot és csökkenthetik a hőkezeléssel kapcsolatos hibák esélyét, így ezek a táblák szükségük van a modern elektronika számára.
A nehéz réz PCB kiválasztásakor a műszaki előírások kulcsszerepet játszanak a teljesítmény és az alkalmazás alkalmasságának meghatározásában. Az alábbiakban egy átfogó táblázat, amely összefoglalja a nehéz réz PCB -k tipikus specifikációit:
| Meghatározás | Részletek |
|---|---|
| Réz vastagság | 3 oz/ft² - 20 oz/ft² (testreszabható) |
| Rétegszám | 1–32 rétegek |
| Alapanyag | FR4, Rogers, poliimid, fémmag |
| Fedélzeti vastagság | 0,8 mm - 6,0 mm |
| Felszíni befejezés | HASL, egyhangú, OSP, merülő ezüst, enepig |
| Forrasztó maszk | Zöld, kék, piros, fekete, fehér |
| Minimumkövszélesség | 3 mills |
| Minimum távolság | 3 mills |
| Hővezető képesség | Magas, a hőeloszláshoz optimalizálva |
| Üzemi hőmérséklet | -55 ° C - +150 ° C |
| Alkalmazások | Power Electronics, Autóipar, Repülési Szépség, Ipari gépek, napenergia -inverterek |
A megfelelő specifikációk kiválasztásával a mérnökök optimalizálhatják a PCB-t a magas, magas hőmérsékleten vagy a nagy megbízhatósági környezethez. Például az energiaátalakítóknak és az elektromos járművezérlőknek 8 oz feletti réz vastagságú táblákat igényelnek, míg az ipari motorvezetőknek még nagyobb kapacitásra lehet szükségük.
A nehéz réz PCB -k gyártási folyamata jelentősen különbözik a standard PCB -ktől a réz vastagsága miatt. A speciális technikákat használják a tartósság és a pontosság biztosítása érdekében.
A folyamat a kiváló minőségű laminátumok, például FR4 vagy fémmagos szubsztrátok kiválasztásával kezdődik. A választott anyagnak ellenállnia kell a szélsőséges hőnek és a mechanikai feszültségeknek.
A standard PCB -k egyszerű maratási folyamatokat használnak, de a nehéz réz PCB -knek differenciális maratást igényelnek, hogy a preces karmester alakjait alátámasztás nélkül biztosítsák. Ez elengedhetetlen a vastag réznyomok integritásának fenntartásához.
A réz vastagságának felépítésére a bevonási technológiát mind a felszínen, mind a VIAS -en belül felépítik. Az átmenő lyukú bevonat javítja a rétegek közötti áramlást és megakadályozza a túlmelegedést.
A több rézréteg magas hőmérsékleten és nyomáson laminálódik. A speciális gyanta rendszereket használják a delamináció megelőzésére és a szerkezeti integritás fenntartására.
Magas hőmérsékletű forrasztási maszkokat alkalmaznak a réz nyomainak védelme érdekében. A felületi kiviteleket, például az ENIG -t vagy a HASL -t hozzáadják a forraszthatóság és a korrózióállóság javítása érdekében.
Mindegyik táblán elektromos tesztelésen, termikus kerékpáros teszteken és megbízhatósági ellenőrzéseken megy keresztül, hogy megfeleljen a szigorú ipari előírásoknak.
Ez a rendkívül ellenőrzött folyamat biztosítja, hogy a nehéz réz PCB-k kivételes teljesítményt, tartósságot és biztonságot biztosítsanak, így alkalmassá teszik a misszió-kritikus alkalmazásokra.
A nehéz réz PCB -ket széles körben alkalmazzák az iparágakban, ahol a nagy teljesítmény, a szélsőséges hőmérséklet és a megbízhatóság döntő jelentőségű.
Az inverterekben, az egyenirányítókban és az energiaváltókban használják, ezek a táblák a nagy áramot kezelik anélkül, hogy veszélyeztetik a teljesítményt.
Az elektromos járművezérlők, az akkumulátorkezelő rendszerek és a LED fényszórók a nehéz réz PCB-kre támaszkodnak a hőhatékonyság és a hosszú távú tartósság érdekében.
A nagy teherbírású motorok, a robotrendszerek és a gyári automatizálási gépek olyan PCB-ket igényelnek, amelyek ellenállnak az állandó magas áramoknak és a hőmérsékleteknek.
A napenergia -inverterek, a szélturbinák és az energiatároló rendszerek a nehéz réz PCB -ktől függnek, hogy hatékonyan kezeljék az ingadozó terheléseket.
A misszió-kritikus környezetben a megbízhatóság nem tárgyalható. A nehéz réz PCB -k stabil teljesítményt nyújtanak szélsőséges stressz körülmények között.
V: A standard PCB általában rézvastagságot használ, akár 1 oz/ft² -ig, míg a nehéz réz PCB 3 oz/ft² -től 20 oz/ft² -ig terjed. A vastagabb réz lehetővé teszi a nehéz réz PCB-k számára, hogy magasabb áramot hordozzanak, javítsák a hőeloszlást és kezeljék a szélsőséges mechanikai feszültséget, így ideálisak a nagy teljesítményű alkalmazásokhoz.
V: A réz vastagsága az aktuális terheléstől, az üzemi hőmérséklettől és a tervezési korlátoktól függ. Például:
A 3A alatti alkalmazások 1 oz rézet használhatnak.
A 3A - 10A közötti alkalmazások általában 2 uncia -4 oz rézre van szükségük.
A 10A feletti nagy teljesítményű rendszerek gyakran 8 oz-ot vagy vastagabb rézet igényelnek.
A tapasztalt PCB -gyártóval folytatott konzultáció biztosítja a réz vastagságát a projekt igényeinek megfelelően.
Egy olyan korszakban, amikor az elektronikának erősebbnek, megbízhatóbbnak és hatékonyabbnak kell lennie, a nehéz réz PCB -k páratlan előnyöket biztosítanak. Kiváló jelenlegi teherbírási kapacitást, kivételes hőkezelést és tartós tartósságot biztosítanak az olyan iparágakban, mint az autóipar, a megújuló energia, az ipari automatizálás és az űrrepülés.
-KorRajongó, Szakterületünk a kiváló minőségű, nehéz réz PCB-k gyártására, amelyek a projekt pontos előírásainak megfelelően készültek. A fejlett termelési képességekkel és a szigorú minőség-ellenőrzéssel biztosítjuk a nagy teljesítményű alkalmazások optimális teljesítményét.
Ha megbízható partnert keres, amely tartós, hatékony és költséghatékony nehéz réz PCB megoldásokat szállít,vegye fel velünk a kapcsolatot hogy megvitassa az Ön igényeit.
