A Fanway a hatékony és megbízható, teljes körű PCB összeszerelési szolgáltatások nyújtására szakosodott, pontosan az egyedi igényekhez igazítva a termék sikerének felgyorsítása érdekében.

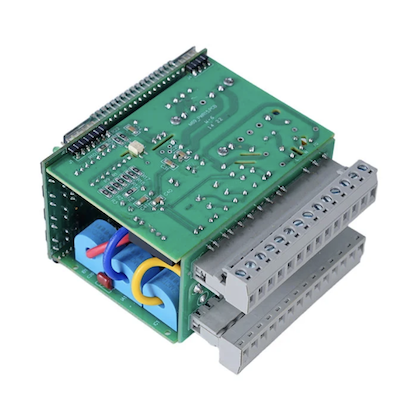

A Fanway nagysűrűségű PCB áramköri egysége BGA csomaggal, mesterséges intelligencia processzorokhoz, távközlési berendezésekhez, orvosi eszközökhöz és ipari vezérlőkhöz alkalmas. A BGA-csomagok egy szilícium szerszámmal vannak felszerelve a feldolgozáshoz, egy összekötő réteggel, amely összeköti a szerszámot a hordozóval, és egy forrasztógolyósorral az alsó oldalon, amely a PCB-hez kapcsolódik. Ez a kialakítás nagy csatlakozási sűrűséget, rövid jelutakat biztosít a jobb elektromos teljesítmény érdekében, hatékony hőátadást a táblának, valamint önbeállítási funkciót a forrasztás során, amely korrigálja a kisebb elhelyezési eltéréseket. Szolgáltatásunk felügyeli a teljes munkafolyamatot a NYÁK-elrendezés támogatásától az összeszerelésig és a végső ellenőrzésig.
A BGA-csomagok az alkatrész alján található forrasztógolyó-tömbön keresztül csatlakoznak a PCB-hez. Az újrafolytatási folyamat során az összes forrasztógolyó egyszerre melegszik fel olvadáspontig. Az olvadt forrasztóanyag felületi feszültsége pontosan egy vonalba húzza az alkatrészt a nyomtatott áramköri lapokkal, egyszerre képezve elektromos, mechanikai és termikus kapcsolatokat. Ez az önbeállítási hatás kompenzálja a kisebb elhelyezési hibákat, és ez az oka annak, hogy a BGA-szerelvények nagy hozamot érhetnek el a kis osztásméretek ellenére.
A BGA csomagolás a csúcskategóriás chipek fő választása a következő előnyök miatt.
Nagy sűrűségű
Kompakt alapterületen több száz vagy több ezer csatlakozást támogat, lehetővé téve az összetett tervezést.
Kiváló elektromos teljesítmény
Rövid összekapcsolási utakból származik, amelyek csökkentik az induktivitást és az ellenállást, hatékonyan minimalizálva a nagyfrekvenciás jeltorzítást RF és nagy sebességű alkalmazásoknál.
Jobb hőkezelés
Ez azért van így, mert a forrasztógolyók hatékonyabban vezetik a hőt a PCB-hez, mint a hagyományos vezetékek.
Önbeállító hatás
A BGA áramköri lapok felületre szerelt NYÁK-szerelvénye azt jelenti, hogy az újrafolytatás során az olvadt forrasztóanyag felületi feszültsége automatikusan korrigálja a kisebb elhelyezési eltéréseket, javítva az összeállítás hozamát.
A nagy sűrűségű nyomtatott áramköri lapok BGA-csomaggal az SMT összeszerelés legigényesebb szegmense. Minden lépés precíz vezérlést igényel a megbízható kötések elérése érdekében.
1. PCB Pad Design
Két lehetőség létezik. Az NSMD betéteken nincs forrasztómaszk a párna szélein, így egyenletes méreteket és erősebb mechanikai csatlakozásokat biztosítanak. Az SMD betétek forrasztómaszkja lefedi a párna széleit, koncentrálva a hőterhelést, és kisebb effektív forrasztási területet eredményez. A nagy sebességű digitális áramkörök esetében az NSMD előnyben részesítendő. Amikor a BGA hangmagassága 0,5 mm-re vagy az alá csökken, a via-in-pad szükségessé válik, mert a hagyományos kutyacsont-kihúzás nem fér el. A töltés és a bevonat lapossága kritikus. Az egyenetlen felületek üregeket képeznek a visszafolyás során.
2. Stencil tervezés
A stencil kialakítás határozza meg a forrasztópaszta mennyiségét. Finom osztású BGA-szerelvényekhez lézerrel vágott és elektropolírozott stencilekre van szükség apertúraméret-kompenzációval. A 0,4 mm-es osztásközű BGA-k esetében a sablon vastagsága általában 0,1 mm. A rekesznyílás mérete és alakja úgy van beállítva, hogy minden BGA golyómérethez megfelelő pasztamennyiséget érjen el.
3. Elhelyezés
A BGA komponensek elhelyezése automata pick-and-place berendezéssel történik látásbeállítással. A +/- 0,03 mm-es elhelyezési pontosság biztosítja, hogy minden forrasztógolyó a megfelelő párnához igazodjon.
4. Reflow forrasztás
Az újrafolyó profil a legkritikusabb paraméter a BGA összeállításban. A profil négy szakaszból áll. Az előmelegítés 1–3°C/másodperc felfutási sebességet használ, csökkentve a BGA és a PCB közötti hőmérséklet-különbséget a vetemedés elkerülése érdekében. Az áztatás 150-200°C-on 60-90 másodpercig tart, aktiválja a fluxust és eltávolítja az oxidokat. Az ólommentes SAC305 esetében a visszafolyás eléri a 235-245°C csúcshőmérsékletet, a likvidusz feletti idő 60-90 másodperc. A hűtés 2–4 °C/másodperc hűtési sebességet használ, finomítja a szemcseszerkezetet a kifáradási élettartam növelése érdekében. A minimum alatti hőmérséklet hideg ízületeket okoz. A maximum feletti hőmérséklet károsítja a BGA komponens belső szerkezetét.
A Fanway nagysűrűségű NYÁK áramköri összeállítása BGA csomaggal a következő technikai lehetőségeket tartalmazza.
BGA mérettartomány: BGA komponensek összeszerelése 1x1 mm-től 50x50 mm-ig, mikro BGA-k lefedése hordozható eszközökhöz és nagytestű FCBGA-k a nagy teljesítményű processzorokhoz.
Beállási méret: Minimális osztástávolság 0,4 mm +/- 0,03 mm elhelyezési pontossággal. A 0,4 mm alatti osztásköz esetenként kerül kiértékelésre.
Táblarétegek száma: Összeszerelési támogatás 1-108 rétegű táblákhoz, egyszerű kétoldalas táblák lefedésével összetett, nagy rétegszámú hátlapokon keresztül.
Tábla vastagság: Támogatja a 0,2 mm-től 10,0 mm-ig terjedő táblavastagságot, lefedve a rugalmas áramköröket a merev hátlapokon keresztül.
Passzív komponens támogatás: Összeállítja a passzív komponenseket 01005-ig és 0201-ig a BGA-csomagok mellett ugyanazon a kártyán.
Forrasztógolyók: Támogatja az ólmozott és ólommentes forrasztási ötvözeteket is.
Tanúsítványok: ISO9001, ISO14001, ISO13485, RoHS, IPC.
A BGA NYÁK-összeállítás elengedhetetlen a nagy I/O-sűrűséget, jelintegritást és hőteljesítményt igénylő alkalmazásokhoz. A BGA csomaggal ellátott nagysűrűségű PCB áramköri egység ezeket a kulcsfontosságú szektorokat szolgálja ki.
AI és nagy teljesítményű számítástechnika: A GPU-k, az AI-gyorsítók és a szerverprocesszorok nagy FCBGA-csomagokat használnak, több ezer kapcsolattal.
Távközlés: Az 5G alapsávi chipek, a hálózati processzorok és a kapcsoló ASIC-ek finom hangmagasságú BGA-t igényelnek a nagy sebességű adatátvitelhez.
Orvosi eszközök: A diagnosztikai képalkotó berendezések, a betegmonitorok és a hordozható orvosi műszerek BGA-t használnak a kompakt, megbízható elektronika érdekében.
Ipari vezérlés: A PLC-k, motorhajtások és automatizálási vezérlők BGA-t használnak a feldolgozási és kommunikációs funkciókhoz.
Szórakoztató elektronika: Az okostelefonok, táblagépek és hordható eszközök mikro BGA-t használnak a szűkös hely kialakításához.
Precíziós elhelyező berendezések
A +/- 0,03 mm-es elhelyezési pontosság támogatja a finom hangosztású BGA-t 0,4 mm-ig.
Ellenőrzött újrafolyamat-profilozás
A többzónás reflow kemencék precíz hőprofilokat tesznek lehetővé a különböző BGA-csomagtípusokhoz és forrasztóötvözetekhez.
Röntgenvizsgálat
A 2D és 3D röntgenrendszerek minden kártyán minden BGA esetében ellenőrzik a csatlakozás minőségét.
BGA Rework és Reballing
Az ellenőrzött hőprofillal rendelkező, dedikált újrafeldolgozó állomások BGA eltávolítást, párnatisztítást, újragolyózást és cserét végeznek az IPC-7711/7721 szabvány szerint.
Tervezési támogatás
PCB-elrendezési konzultáció a BGA-útválasztás optimalizálásához, beleértve a pad tervezési ajánlásait és a via-in-pad stratégiákat.
Teljes körű szolgáltatás
A nyomtatott áramköri lapok elrendezésének optimalizálásától kezdve az alkatrészbeszerzésen, összeszerelésen, ellenőrzésen és átdolgozáson keresztül, mindezt egyetlen kapcsolattartási ponton keresztül.
Tanúsítványok
ISO9001, ISO14001, ISO13485, RoHS, IPC, az IPC-A-610 és IPC-7095 szabványoknak megfelelő összeszerelési folyamatokkal.
A Fanway testreszabott, nagy sűrűségű PCB áramköri összeállítást biztosít BGA-csomaggal, az egyedi tervezési és gyártási követelményekhez igazítva.
Tervezési támogatásMérnöki csapatunk a NYÁK-elrendezési szakaszban Önnel dolgozik, hogy optimalizálja a betét kialakítását, az elhelyezésen és a BGA-csomagok kifúvási útvonalán keresztül, így csökkentve az összeszerelési problémák kockázatát a gyártás megkezdése előtt.
Alkatrészek beszerzéseA BGA alkatrészek beszerzését hivatalos ellátási láncokon keresztül bonyolítjuk le, biztosítva a hitelességet és a nyomon követhetőséget. A hosszú átfutási idővel vagy élettartamuk végi állapotú alkatrészekhez alternatív ajánlásokat adunk.
Összeszerelési lehetőségekA szolgáltatások magukban foglalják a prototípus-összeállítást, a kötetgyártást, az átdolgozást, az újragolyózást és az alkatrészek cseréjét. Alkalmazkodunk az Ön projektfázisának és ütemtervének követelményeihez.
Testreszabott tesztelésA tesztprotokollokat projektenként határozzák meg, nem alkalmazzák egységesen. Az ellenőrzést és tesztelést az adott BGA-csomagtípushoz, a kártya összetettségéhez és az alkalmazási követelményekhez igazítjuk.
Csomagolás és SzállításA táblákat megtisztítják, szükség esetén bevonják, az ESD szabványoknak megfelelően csomagolják, és teljes nyomon követhetőségi dokumentációval együtt szállítják az Ön által kijelölt helyre.
K: Mennyi a minimális BGA hangmagasság, amelyet a Fanway össze tud szerelni?
V: A Fanway alapkivitelben támogatja a BGA-összeállítást 0,4 mm-es osztásközig. A 0,4 mm alatti osztásköz esetenként kerül kiértékelésre.
K: A Fanway nyújt tervezési támogatást a BGA-összeállításhoz?
V: Igen. A Fanway NYÁK-elrendezési tanácsadást nyújt a BGA-útválasztás optimalizálásához, beleértve a pad tervezésére, a padba történő kitöltésre és a kiszellőztetési stratégiákra vonatkozó ajánlásokat is.
K: Mi a BGA összeszerelés tipikus átfutási ideje?
V: A prototípus BGA összeállításokat általában 5-7 munkanapon belül szállítják ki. A kötetrendelések ütemezése az összetevők elérhetősége és az alaplap összetettsége alapján történik. Gyorsított szolgáltatások állnak rendelkezésre.
K: A Fanway át tudja dolgozni a meghibásodott BGA-t?
V: Igen. A Fanway BGA eltávolítást, párnatisztítást, újragolyózást és cserét biztosít ellenőrzött hőprofilú, dedikált újrafeldolgozó állomások segítségével. Az átdolgozás az IPC-7711/7721 szabvány szerint történik.
K: Milyen BGA-csomagtípusokat támogat a Fanway?
V: A Fanway támogatja a PBGA, CBGA, FCBGA, Micro BGA és LGA csomagokat, valamint a µBGA, CTBGA, CABGA, CVBGA és VFBGA csomagokat.
