A rugalmas nyomtatott áramköri táblák (FPC PCB -k) a mai gyorsan fejlődő elektronikai ipar középpontjában állnak. Ahogy az eszközök kisebbek, könnyebbek és erősebbek,FPC PCBA technológia kritikus megoldásként jelent meg a kompakt minták eléréséhez a teljesítmény veszélyeztetése nélkül. Ha mélyen belemerül az anyagi specifikációkba, a teljesítmény -paraméterekbe és a fejlett gyártási technikákba, egyértelműen megértjük előnyeiket és segítünk a következő projekt megalapozott döntéseinek meghozatalában.

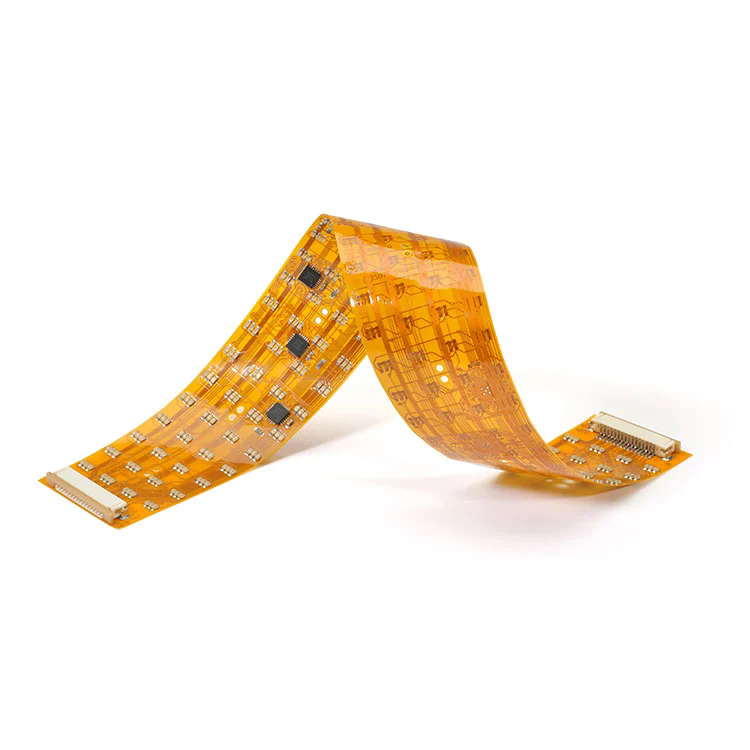

Az FPC PCB (rugalmas nyomtatott áramköri lap) egy nagyon adaptálható elektronikus összekapcsolás, amely vékony, rugalmas anyagokból készül. A hagyományos merev PCB -kkel ellentétben az FPC -k meghajolhatnak, hajthatnak és csavarhatnak, lehetővé téve a gyártók számára, hogy kisebb és könnyebb eszközöket tervezzenek anélkül, hogy veszélyeztetnék az elektromos teljesítményt.
A szerkezet általában magában foglalja:
Alapanyag: poliimid (PI) vagy poliészter (PET) film a rugalmasság érdekében.
Vezető réteg: rézfólia a hatékony áramátvitelhez.
Ragasztó réteg: biztosítja a réz és a szubsztrát közötti szoros kötést.
Védő overlay: Szigetelést és mechanikai védelmet nyújt.
Az FPC PCB úgy működik, mint egy hagyományos PCB, de mechanikai rugalmasságot kínál. Ha egy eszközbe integrálódik, akkor különböző elektronikus alkatrészeket csatlakoztathat a dinamikus vagy zárt terek között. Például az okostelefonokban az FPC PCB -k csatlakoznak az alaplaphoz a kijelzőhöz a csukló mechanizmusokon keresztül, miközben fenntartják a stabil jelátvitelt.
A Fanway FPC PCB -jét pontossággal és megbízhatósággal tervezték. Az alábbiakban az alapvető előírások áttekintése:
| Paraméter | Meghatározás | Leírás |
|---|---|---|
| Alapanyag | Poliimid / háziállat | Biztosítja a tartósságot és a nagy rugalmasságot |
| Réz vastagság | 1oz / 2oz | Kezeli a különböző áramkapacitást |
| Rétegszám | 1–6 rétegek | Támogatja az egyszerű, összetett áramköri mintákat |
| Felszíni befejezés | ENIG / OSP / HASL | Védi a rézet és javítja a forraszthatóságot |
| Min. Nyomkövetés szélessége | 0,05 mm | Engedélyezi a nagy sűrűségű áramköri útválasztást |
| Min. Lyukméret | 0,1 mm | Mikro-VIA alkalmazásokhoz alkalmas |
| Működési hőmérséklet. | -40 ° C - +150 ° C | Megbízhatóan teljesít szélsőséges környezetben |
| Hajlítási sugár | Akár 1 mm | Tökéletes a dinamikus hajlítási forgatókönyvekhez |
| Impedanciaszabályozás | ± 10% tolerancia | Biztosítja a stabil jel integritását |
Ezek a paraméterek miatt az FPC PCB -k ideálisak az iparágak számára, akik miniatürizálást, rugalmasságot és tartósságot igényelnek.
Az FPC PCB -k egyedi előnyei széles körű elfogadáshoz vezettek több ágazatban:
Okostelefonok és táblagépek: Kompakt összekapcsolások a kijelzők, az akkumulátorok és a processzorok között.
Hordható eszközök: Az ultravékony FPC-k zökkenőmentes integrációt biztosítanak az órákhoz, a fitnesz nyomkövetőkhöz és a VR headsethez.
Laptopok és játékkonzolok: A nagy sűrűségű rugalmas áramkörök javítják a jel megbízhatóságát a szoros házakban.
ADAS és infotainment: A rugalmas PCB -k biztosítják a stabil kapcsolatokat a korlátozott műszerfal -terekben.
LED-es világítási rendszerek: A fokozott hőállóság támogatja a nagy teljesítményű autóipari világítást.
Akkumulátorkezelés: Az FPC PCB -k ellenállnak a rezgésnek és a hőmérsékleti ingadozásoknak az EV -kben.
Diagnosztikai képalkotó eszközök: A rugalmas tervek támogatják a kompakt orvosi szkennereket.
Hordható egészségügyi monitorok: A könnyű és biokompatibilis áramkörök lehetővé teszik a betegbarát mintákat.
Sebészeti eszközök: Nagy megbízhatóságú FPC-k teljesítmény-precíziós műszerei minimálisan invazív műtétekben.
Robotika és automatizálás: A dinamikus hajlítási képesség lehetővé teszi az integrációt a robotkarokba.
Repülőgép-műszerek: A szélsőséges hőmérsékleti ellenállás biztosítja a hosszú távú megbízhatóságot.
5G és IoT megoldások: A nagysebességű jelátvitel támogatja a következő generációs hálózatokat.
Az FPC PCB -k számos olyan előnyt biztosítanak, amelyek nélkülözhetetlenné teszik őket a fejlett elektronikában:
A terjedelmes vezetékkötegek cseréjével az FPC -k jelentősen csökkentik az eszközök méretét és súlyát.
Hajlítanak, hajtogatnak és csavarnak anélkül, hogy elveszítik a teljesítményt, lehetővé téve a kompakt elrendezéseket a komplex szerelvényekben.
Kevesebb összekapcsolási ponttal és forrasztási illesztéssel az FPC -k minimalizálják a kudarc kockázatait és javítják a hosszú élettartamot.
A szélsőséges környezeti feltételek elleni küzdelemre tervezték, ideálisak az autóipar, az űr- és ipari alkalmazásokhoz.
A kontrollált impedancia biztosítja a hatékony, stabil és megbízható, nagyfrekvenciás jelteljesítményt.
A magas színvonalú FPC PCB-k előállítása a legmodernebb technológiákat foglalja magában:
Lézerfúrás: Az ultrafinomi mikro-viasokat eléri a nagy sűrűségű összekapcsolásokhoz.
Automatikus optikai ellenőrzés (AOI): Biztosítja a hibamentes termelést és a következetes minőséget.
Az galvanizáló folyamatok: javítja a réz tapadását és a tartósságot.
Coverlay & overlay alkalmazás: További védelmet nyújt a mechanikai stressz ellen.
Impedancia-ellenőrzési tesztelés: A nagysebességű áramkörök stabil jelteljesítményét garantálja.
V: A fő különbség a rugalmasságban rejlik. A merev PCB -ket rögzítik és statikus szerelvényekben használják, míg az FPC PCB -k károsodás nélkül meghajolhatnak, hajtogathatnak és csavarhatnak, és ezek dinamikus vagy kompakt környezethez, például okostelefonokhoz, hordozható anyagokhoz és autóipari műszerfalakhoz használhatók.
V: A kiváló minőségű FPC PCB-ket, például a Fanway által gyártott, a szélsőséges körülmények elleni küzdelemre tervezték. Az üzemi hőmérsékleti hőmérsékleten -40 ° C és +150 ° C között és a fokozott rezgésállóság mellett megbízhatóan teljesíthetők több mint 10 évig olyan igényes alkalmazásokban, mint az autóipari elektronika és a repülőgép -műszerek.
Évtizedes szakértelemmel a rugalmas áramköri gyártásban,RajongóNagy pontosságú, megbízható és testreszabható FPC PCB megoldásokat kínál. Fejlett termelési létesítményeink, a szigorú minőség -ellenőrzés és az innovatív mérnöki munka lehetővé teszi számunkra, hogy olyan termékeket szállítsunk, amelyek megfelelnek az iparágak fejlődő igényeinek világszerte.
Függetlenül attól, hogy egyrétegű prototípusra vagy többrétegű rugalmas megoldásra van szüksége a magas frekvenciájú alkalmazásokhoz, a Fanway biztosítja, hogy minden áramköri kártya optimalizálva legyen a teljesítmény, a megbízhatóság és a költséghatékonyság szempontjából.
Ha az FPC PCB megoldásait integrálni kívánja a termékeibe,vegye fel velünk a kapcsolatotMa a projektkövetelmények megvitatására. Mérnöki csapatunk készen áll arra, hogy segítsen a következő generációs tervek elérésében a legmodernebb technológiával.
