Ez az útmutató elmagyarázza Többrétegű PCB technológia – mi ez, miben különbözik az egy- és kétrétegű PCB-ktől, miért kritikus a modern elektronikában, hogyan működik a gyártás, és mi a legjobb tervezési gyakorlat. MeglátásaivalShenzhen Fanway Technology Co., Ltd, ez a cikk a mérnökök, tervezők és beszerzési szakemberek számára hasznos ismereteket és GYIK-et kínál.

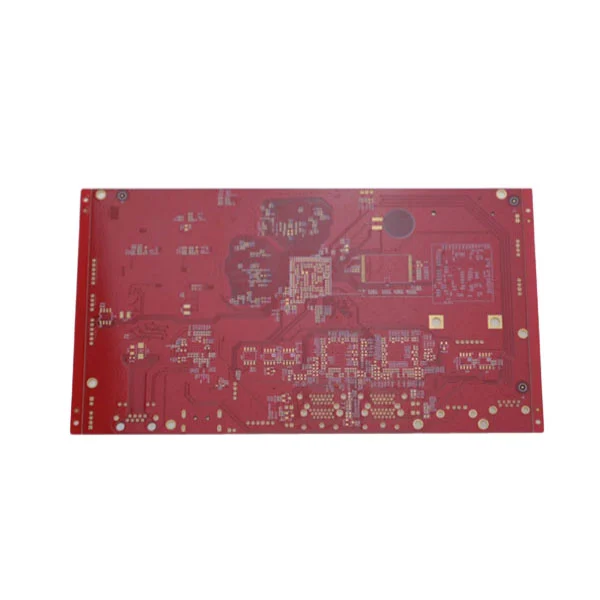

A Többrétegű PCB– vagy többrétegű nyomtatott áramköri kártya – három vagy több vezető rétegből (általában rézből) álló kártya, amelyet szigetelőanyag választ el egymástól, és laminálással kötnek össze. Az egy- vagy kétrétegű nyomtatott áramköri lapokkal ellentétben a többrétegű kialakítások nagyobb irányítási sűrűséget, jobb teljesítményt és bonyolultabb elektromos csatlakozásokat tesznek lehetővé kompakt helyen. A cégek szeretikShenzhen Fanway Technology Co., Ltdrendkívül megbízható többrétegű PCB-k építésére specializálódott a távközlési, az orvosi eszközök és a repülési szektor fejlett elektronikája számára.
A többrétegű PCB-k alternatív vezetőképes rézrétegek egymásra helyezésével és prepreg/üvegszálas lemezek szigetelésével működnek. A keresztmetszeti kialakítás lehetővé teszi a jelek áthaladását a belső és külső rétegek között, lemezes átmenő lyukakon (PTH) vagy átmenőnyílásokon keresztül. A szabályozott impedancia, a teljesítménysíkok és a jelintegritási stratégiák megbízható működést biztosítanak magas frekvenciákon.
| Réteg típusa | Leírás |
|---|---|
| Jelréteg | Az áramköröket és az összeköttetéseket irányítja. |
| Power Plane | Elosztja az áramot és a földet; csökkenti a zajt. |
| Mag | Szilárdságot biztosító merev alapfelület. |
| Prepreg | Szigetelő ragasztó, amely rétegeket ragaszt. |
A belső rétegek további útválasztást és nagy sebességű jelutakat biztosítanak, míg a külső rétegek támogatják az alkatrészek összeszerelését. A gondos, egymásra rakott tervezésnek köszönhetően a gyártók szeretikShenzhen Fanway Technology Co., Ltdminimális áthallást és optimális elektromos teljesítményt biztosítanak.
A többrétegű NYÁK-ok számos előnnyel rendelkeznek az egyszerűbb kártyatípusokhoz képest. Az alábbiakban felsoroljuk a legfontosabb okokat, amelyek miatt a mérnökök ezeket preferálják:
A többrétegű PCB-k elengedhetetlenek az összetett, megbízható elektronikát igénylő iparágakban:
A gyártók kedvelikShenzhen Fanway Technology Co., Ltdtámogatja a nagy volumenű gyártást ezekben az ágazatokban, szabályozott impedanciával és szűk tűréshatárokkal, amelyek elengedhetetlenek a teljesítménykritikus alkalmazásokhoz.
Egy sikeres többrétegű PCB tervezése speciális szerszámokat, tapasztalt mérnököket, valamint az elektromos és mechanikai korlátozások szigorú betartását igényli. Íme a tervezési folyamat fő lépései:
Tervező csapatok aShenzhen Fanway Technology Co., Ltdműködjön együtt az ügyfelekkel a halmozási és elrendezési stratégiák érvényesítésében, biztosítva a gyártás sikerét és a megbízható végtermékeket.
A többrétegű PCB-k építése bonyolultabb, mint az egyrétegű lapok a nagyobb pontosság és az anyaghasználat miatt. A tipikus kihívások közé tartozik:
A szakértő gyártók kedvelikShenzhen Fanway Technology Co., Ltdszigorú folyamatellenőrzéseket és tesztelési eljárásokat kell bevezetni e kockázatok csökkentése érdekében, biztosítva a magas hozamot és a termék megbízhatóságát.
K: Mit jelent a „többrétegű PCB”?
V: A többrétegű PCB olyan nyomtatott áramköri lapra vonatkozik, amely három vagy több vezetőképes rézréteget tartalmaz, amelyeket szigetelő anyagok választanak el. Ezeket a rétegeket egymáshoz laminálják, hogy egyetlen kártyát hozzanak létre, amely képes kezelni a bonyolult jeltovábbítást a fejlett elektronikában.
K: Miben különbözik a többrétegű PCB a kétrétegű PCB-től?
V: A kétrétegű PCB-nek csak két rézrétege van (felső és alsó) az útválasztáshoz, míg a többrétegű PCB belső rétegeket tartalmaz, amelyek sokkal nagyobb összekapcsolási sűrűséget, jobb teljesítményt és fokozott jelintegritást tesznek lehetővé, így ideális nagy sebességű alkalmazásokhoz.
K: Miért fontosak a táp- és földsíkok a többrétegű PCB-kben?
V: A táp- és földsíkok alacsony impedanciájú referenciafelületeket biztosítanak, amelyek javítják az elektromos teljesítményt, csökkentik a zajt és javítják az EMI-vezérlést. Ezek a síkok segítenek az energia egyenletes elosztásában is az alkatrészek között.
K: Milyen tipikus anyagokat használnak a többrétegű PCB-gyártásban?
V: Az anyagok közé tartoznak a vezető rétegekhez használt rézfóliák, a szigeteléshez és a ragasztáshoz prepreg (gyantával impregnált üvegszál), valamint a mechanikai alátámasztást biztosító maghordozók. A megfelelő anyagok kiválasztása befolyásolja a teljesítménytényezőket, például a dielektromos állandót és a hőstabilitást.
K: Javíthatók a többrétegű PCB-k?
V: A többrétegű nyomtatott áramköri lapok javítása nagyobb kihívást jelent, mint az egyrétegű lapokét az eltemetett rétegek és átmenők miatt. A kisebb felületi problémák néha javíthatók, de a mélyebb hibák fejlettebb technikákat vagy teljes cserét igényelhetnek, a sérüléstől függően.
K: Hogyan tesztelik a gyártók a többrétegű PCB-ket?
V: A gyártók automatizált optikai ellenőrzést (AOI), repülő szondátesztet, röntgensugaras képalkotást és elektromos folytonossági vizsgálatokat alkalmaznak annak biztosítására, hogy minden réteg és csatlakozás megfeleljen a tervezési előírásoknak. A Shenzhen Fanway Technology Co., Ltd. szigorú tesztelési protokollokat követ a megbízható táblák szállítása érdekében.
