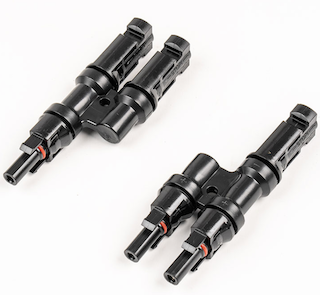

2-1 napelem panel T leágazó csatlakozó párhuzamos adapter

Ez a minőségi, 2-1 napelemes T-ágú csatlakozós párhuzamos adapter a Dsola-tól egy precíziós tervezésű eszköz az egyenáram-elosztás optimalizálására. Ezt a 2-1 napelemes T leágazó csatlakozót a nagyfeszültségű stabilitásra tervezték, lehetővé téve a telepítők számára, hogy két különálló modult vagy láncot könnyedén összekapcsoljanak. A kompakt, szerszámmentes kialakításra összpontosítva biztosítjuk, hogy rendszerbővítése vagy kezdeti beállítása biztonságos és időjárásálló maradjon, és megfeleljen a modern fotovoltaikus berendezések szigorú követelményeinek.

Termékjellemzők

● Szerszám nélküli gyors csatlakozás
Az integrált pattintható rögzítő mechanizmus lehetővé teszi a gyors, kattintással zárható összeszerelést. Ez a 2-1 MC4 T elágazó csatlakozó a napelem tömbökhöz szükségtelenné teszi a speciális szerszámokat, megkönnyíti a gyors helyszíni telepítést és az egyszerű karbantartási beállításokat.

● Nagy teherbírású időjárásálló védelem
Az IP67 vízálló besorolású csatlakozók kiváló minőségű tömítőgyűrűket használnak a nedvesség és a por elzárására. Ez egyenletes teljesítményt biztosít extrém kültéri körülmények között, beleértve a heves esőt, havat és magas páratartalmú környezetet.

● Minimális teljesítményveszteség
A belső érintkezők nagy vezetőképességű ónozott rézből készülnek, így biztosítva az alacsony ellenállású kötést. Ez maximalizálja az áramátvitelt a modulokból az inverterbe, megakadályozva a hőfelhalmozódást és az energiapazarlást az áramkörön belül.

● Masszív hőállóság
A megerősített PPO anyagból készült 2-1 napelemes T leágazó csatlakozó párhuzamos adapter megőrzi szerkezeti integritását széles hőmérsékleti tartományban. Rendkívül ellenáll az UV sugárzásnak és az öregedésnek, így biztosítja a napelemek élettartamának megfelelő élettartamot.

● Helytakarékos kompakt kialakítás
A vékony T-ágú profil ideális szűk helyeken való használatra, mint például elosztódobozok vagy zsúfolt tetősínek. Lehetővé teszi a szervezett kábelkezelést anélkül, hogy szükségtelen tömeges lenne a rendszer elrendezése.

Alkalmazás

Nagyléptékű tömboptimalizálás
A modulpárok csoportosítására szolgál a földre szerelt szolárfarmokon belül az inverterek fő betáplálásának egyszerűsítésére és az általános energiagyűjtési hatékonyság javítására.

PV String Combiner Systems
Alapvető fontosságú több karakterlánc egyesítéséhez a kombinálódobozokon belül, lehetővé téve több sorba kapcsolt panelcsoport betáplálását egyetlen DC elosztó vonalba.

Rendszerbővítések és -frissítések
Ideális megoldás a meglévő tömbök bővítésére. Lehetővé teszi új panelek hozzáadását a jelenlegi kábelezési infrastruktúra teljes felújítása nélkül.

Hordozható és vészhelyzeti beállítások
Megbízható, gyorsan telepíthető csatlakozási módot biztosít a távoli területeken történő ideiglenes napelemes telepítésekhez vagy olyan vészhelyzeti eseményekhez, ahol az idő kritikus.

Miért érdemes T-ágú csatlakozót használni?

A 2-1 szolárpanel T elágazó csatlakozós párhuzamos adapter használatának elsődleges oka az, hogy növelje a szolártömb teljes áramát, miközben a feszültség állandó marad. A panelek párhuzamos csatlakoztatásával teljesítheti az egyes akkumulátorvezérlők vagy inverterek nagyáramú töltési követelményeit. Ezenkívül a T-ágú csatlakozók drasztikusan csökkentik a hosszabbító kábelek és az egyes csatlakozók szükségességét, ami minimálisra csökkenti a lehetséges meghibásodási pontokat, és csökkenti a teljes egyensúlyi rendszer (BOS) költségét.

GYIK

K: Használhatom ezeket különböző méretű napelemek csatlakoztatására?
V: Erősen ajánlott ezeket a csatlakozókat csak azonos névleges feszültségű panelekhez használni. A nem illeszkedő feszültségű panelek párhuzamos csatlakoztatása a tápfeszültség visszaszorulásához vezethet az alacsonyabb feszültségű modulba, ami energiaveszteséget és potenciális károkat okozhat.

K: Ezek kompatibilisek a szabványos 1000 V-os és 1500 V-os rendszerekkel?
V: Igen, a T-ágú adaptereinket úgy tervezték, hogy biztonságosan működjenek modern nagyfeszültségű egyenáramú környezetben, biztosítva a lakossági és a közüzemi feszültségekhez szükséges nagy teherbírású szigetelést.

K: Szükségem van speciális szerszámra a leválasztásukhoz?
V: Bár kézzel biztonságosan záródnak a véletlen leválasztás megelőzése érdekében, javasoljuk, hogy szabványos szoláris villáskulcsot használjon a reteszelőfülek lenyomására a biztonságos és egyszerű kioldás érdekében a karbantartás során.

Termékparaméterek

SOLAR T ÁGAZÓ CSATLAKOZÓ RENDSZER
Műszaki adatok
Csatlakozó rendszer				MC4 CSATLAKOZTATÁS		Szigetelő anyag		PPO
Névleges áram				50A tanúsítvánnyal		Zárrendszer dugaszoló csatlakozói		Beépülő modul (nur/csak MC4)
Névleges feszültség				1500 V DC (IEC) 600V DC (UL)		Láng osztály		UL94-HB / UL94-V0
Környezeti hőmérséklet tartomány				-40°C...+90°C (IEC) -40°C...+40°C (UL)		Biztonsági osztály		II
Védettségi fok, párosítva				IP67		Kapcsolati rendszer		MC Multilam
A dugaszoló csatlakozók érintkezési ellenállása				0,5 mΩ		A felmondás típusa Crimpen		Krimpelés
Kapcsolati anyag				Réz, ónozott		Kábel mérete		2,5 mm2, 4 mm2, 6 mm2
Beillesztési erő / húzóerővel				<50N/>50N		Garancia		25 év
