Fedezze fel a teljes folyamatotPCB tervezés és gyártás, gyakori vásárlói fájdalompontok, gyártási technológiák, minőségi szabványok, anyagválasztás, költségoptimalizálási stratégiák és hogyan javítják a megbízható PCB-megoldások az elektronikai termékek teljesítményét.

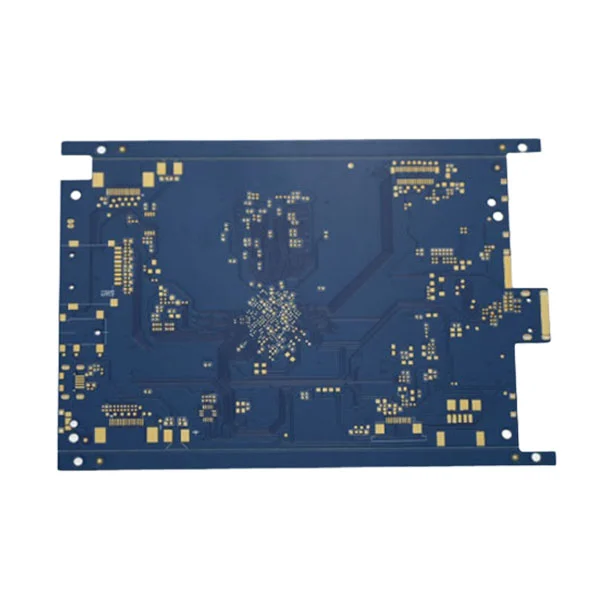

A nyomtatott áramköri lapok (PCB-k) szinte minden ma használt elektronikus eszköz gerincét képezik. Az ipari automatizálási rendszerektől és orvosi eszközöktől a fogyasztói elektronikai és autóipari alkalmazásokig a PCB tervezés és gyártás közvetlenül befolyásolja a termékek megbízhatóságát, teljesítményét és élettartamát.
Ez a cikk a PCB teljes gyártási életciklusát ismerteti, beleértve a vázlatos tervezést, az elrendezés optimalizálását, az anyagválasztást, a gyártási módszereket, az összeszerelési folyamatokat, a tesztelési eljárásokat és a gyártási kihívásokat. Arra is rávilágít, hogy a vállalkozások miként csökkenthetik a termelési költségeket, javíthatják a minőségi konzisztenciát, és felgyorsíthatják a termékfejlesztési határidőket stratégiai PCB-tervezés révén.
A nyomtatott áramköri lapok tervezése és gyártása az elektronikus alkatrészeket elektromosan összekötő és mechanikusan támogató nyomtatott áramköri lapok létrehozásának teljes folyamatát jelenti. A PCB központi platformként működik, amely lehetővé teszi az eszközök hatékony és megbízható működését.
A NYÁK tervezése az elektromos kapcsolási rajzokra, az alkatrészek elhelyezésére, a jeltovábbításra, a hőkezelésre és a szerkezeti optimalizálásra összpontosít. A gyártás ezeket a digitális elrendezéseket fizikai táblákká alakítja maratással, fúrással, bevonattal, forrasztással és összeszereléssel.
Az eljárás egyesíti az elektrotechnikát, az anyagtudományt, az automatizálást és a precíziós gyártást. Még a kis tervezési hibák is jelzavart, túlmelegedést, instabil működést vagy teljes termékhibát okozhatnak.
| Színpad | Fő cél |
|---|---|
| Sematikus tervezés | Hozzon létre elektromos logikai és áramköri kapcsolatokat |
| PCB elrendezés | Rendezze el az alkatrészeket és vezesse el az elektromos nyomokat |
| Gyártás | Csupasz NYÁK kártyák gyártása |
| Szerelés | Elektronikus alkatrészek felszerelése és forrasztása |
| Tesztelés | Ellenőrizze az elektromos és mechanikai megbízhatóságot |
PCB-k nélkül a modern elektronikus rendszerek nagyobbak, kevésbé megbízhatóak lennének, és rendkívül nehéz következetesen gyártani. A PCB-k leegyszerűsítik a vezetékezést, miközben lehetővé teszik a kompakt, nagy sebességű és nagy sűrűségű elektronikus integrációt.
A PCB technológia javítja:
A fejlett PCB-tervek támogatják a nagyfrekvenciás kommunikációt, a mesterséges intelligencia rendszereket, az autonóm járműveket, az orvosi megfigyelő eszközöket és az ipari robotikát.
A nyomtatott áramköri lapok tervezése több tervezési szakaszból áll, amelyek a termékkoncepciókat gyártható elektronikus rendszerekké alakítják át.
A mérnökök először elektronikus kapcsolási rajzokat készítenek, amelyek meghatározzák az áramköri funkcionalitást és az alkatrészek közötti elektromos kapcsolatokat.
Az alkatrészek stratégiai elhelyezése minimalizálja az interferenciát, javítja a hőeloszlást és optimalizálja a jelátviteli útvonalakat.
A réznyomok összekötik az alkatrészeket, miközben fenntartják a jel integritását és az aktuális kapacitásigényeket.
A mérnökök DRC (Design Rule Check) és ERC (Electrical Rule Check) elemzést végeznek, hogy a gyártás előtt észleljék a gyártási vagy elektromos problémákat.
A PCB anyag kiválasztása befolyásolja az elektromos teljesítményt, a tartósságot, a hőállóságot és a gyártási költségeket.
| Anyag | Előnyök | Alkalmazások |
|---|---|---|
| FR4 | Megfizethető és sokoldalú | Szórakoztató elektronika |
| Alumínium | Kiváló hőelvezetés | LED világítási rendszerek |
| poliimid | Rugalmas és hőálló | Rugalmas áramkörök |
| Kerámiai | Nagyfrekvenciás teljesítmény | Repülési és RF eszközök |
A nem megfelelő anyagok kiválasztása túlmelegedést, jel instabilitást vagy idő előtti kártyahibát okozhat.
A különböző NYÁK-struktúrákat különböző alkalmazási követelményekhez tervezték.
Csak az egyik oldalán réz található. Alkalmas egyszerű és olcsó elektronikához.
Mindkét oldalon vezető réteget használ az áramkör sűrűségének növelése érdekében.
Több vezető réteget tartalmaz nagy sebességű és összetett elektronikus rendszerekhez.
Hajlítható áramköri lapok kompakt és dinamikus alkalmazásokhoz.
A PCB gyártás a digitális PCB fájlokat fizikai áramköri lapokká alakítja át szigorúan ellenőrzött gyártási technikák segítségével.
Az áramköri mintákat fotoreziszt technológia segítségével rézbevonatú laminátumokra visszük át.
A felesleges rezet kémiai úton eltávolítják, hogy vezető utakat hozzon létre.
A precíziós fúrógépek átmenőnyílásokat és rögzítőfuratokat készítenek.
A fúrt lyukak belsejében vezetőképes rézrétegek vannak hozzáadva az elektromos összeköttetések létrehozásához.
A forrasztóvédő maszkok megakadályozzák az oxidációt és a forrasztási áthidalást.
A felületkezelés javítja a forraszthatóságot és a korrózióállóságot.
Sok ügyfél váratlan problémákkal szembesül a PCB tervezési és gyártási projektjei során.
A megbízható PCB-gyártók mérnöki támogatással, fejlett minőségirányítási rendszerekkel és automatizált ellenőrzési technológiákkal csökkentik ezeket a kockázatokat.
| Ügyfél fájdalompontja | Ajánlott megoldás |
|---|---|
| A jel instabilitása | Optimalizálja az útválasztást és az impedancia szabályozását |
| Túlmelegedés | A termikus tervezés és az anyagválasztás javítása |
| Gyártási késések | Az ellátási lánc koordinációjának erősítése |
| Magas gyártási költség | Egyszerűsítse a tábla szerkezetét és optimalizálja az elrendezést |
A költségoptimalizálás nem egyszerűen a legolcsóbb anyagok kiválasztását jelenti. A hatékony PCB-költség-szabályozás egyensúlyban tartja a teljesítményt, a gyárthatóságot és a hosszú távú megbízhatóságot.
A vállalkozások az alábbiakkal csökkenthetik a PCB-gyártás költségeit:
A tervezők és a gyártók közötti korai együttműködés jelentősen csökkenti a fejlesztési kockázatokat és a gyártási veszteséget.
A PCB meghibásodása költséges visszahívásokhoz, működési leállásokhoz, biztonsági kockázatokhoz és a hírnév károsodásához vezethet.
Az átfogó minőség-ellenőrzés biztosítja a gyártás következetességét és a termék megbízhatóságát.
A szigorú minőségbiztosítási rendszerek csökkentik a meghibásodási arányt, miközben javítják az ügyfelek bizalmát és a termék hosszú távú stabilitását.
A PCB-megoldások számos iparágban kritikusak.
Az okostelefonok, laptopok, táblagépek és hordható eszközök nagymértékben támaszkodnak a kompakt PCB-rendszerekre.
A modern járművek PCB-ket használnak a biztonsági rendszerekben, az infotainmentben, a navigációban és az akkumulátorkezelésben.
Az orvosi felügyeleti eszközök rendkívül megbízható és stabil PCB-szerelvényeket igényelnek.
Az ipari robotok és vezérlőrendszerek tartós és nagy teljesítményű PCB-megoldásokon alapulnak.
A PCB-gyártás a mesterséges intelligencia, az 5G-kommunikáció, az elektromos járművek és az IoT-technológiák fejlődése mellett tovább fejlődik.
A feltörekvő PCB trendek a következők:
A jövőbeni PCB-megoldások a nagyobb integrációs sűrűségre, az alacsonyabb energiafogyasztásra és a nagyobb gyártási pontosságra összpontosítanak.
A NYÁK tervezése az elektromos elrendezés és szerkezet kialakítására összpontosít, míg a NYÁK összeszerelése magában foglalja az elektronikus alkatrészek rögzítését és forrasztását a gyártott táblára.
A gyártási idő a tábla összetettségétől, a rétegek számától, az anyagoktól és a vizsgálati követelményektől függ. A prototípus táblák elkészítése több napot is igénybe vehet, míg az összetett gyártási folyamatok hosszabb időintervallumot igényelnek.
A rossz hőkezelés károsíthatja az alkatrészeket, csökkentheti a hatékonyságot és lerövidítheti a termék élettartamát. A megfelelő termikus tervezés javítja a megbízhatóságot és a működési stabilitást.
A gyártók általában Gerber-reszelőket, fúrófájlokat, anyagjegyzék-listákat, összeállítási rajzokat és gyártási specifikációkat igényelnek.
A repülőgépipar, az orvostudomány, az autóipar, a távközlés és az ipari automatizálási iparágak rendkívül megbízható PCB-rendszereket igényelnek.
A nyomtatott áramköri lapok tervezése és gyártása a modern elektronikai innováció alapvető technológiái. A kiváló minőségű PCB tervezés stabil elektromos teljesítményt, hatékony hőkezelést, hosszú távú tartósságot és méretezhető termelési hatékonyságot biztosít.
Az anyagválasztástól és az elrendezés optimalizálásától a gyártási pontosságig és a szigorú tesztelésig a PCB fejlesztés minden szakasza közvetlenül befolyásolja a végtermék minőségét. A professzionális PCB-megoldásokat előnyben részesítő vállalkozások nagyobb megbízhatóságot, kisebb gyártási kockázatokat és gyorsabb termékfejlesztési ciklust érnek el.
Shenzhen Fanway Technology Co., Ltdprofesszionális PCB tervezési és gyártási szolgáltatásokra specializálódott számos iparág számára. Legyen szó prototípus fejlesztésről, többrétegű PCB gyártásról vagy személyre szabott elektronikus gyártási támogatásról, tapasztalt csapatunk készen áll a segítségére.
Vegye fel velünk a kapcsolatotmég ma, hogy megvitassák PCB-projektjeinek követelményeit, és hatékony, kiváló minőségű gyártási megoldásokat fedezzenek fel.
