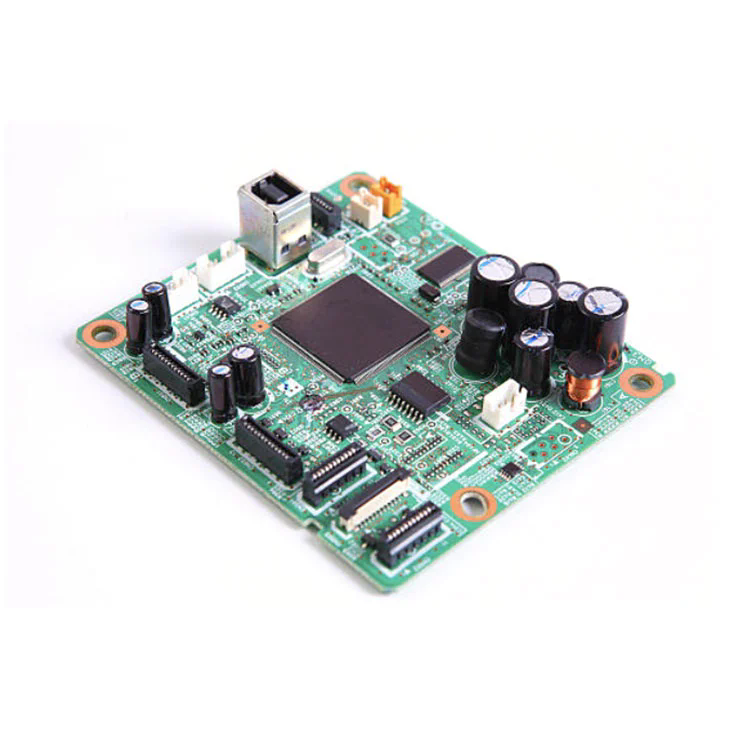

A mai gyorsan fejlődő elektronikai világban a több PCB-technológiát-a Rigid, a Flex, a Merid-Flex-összekeverésének képessége egyetlen, integrált megoldásba kerül.Vegyes PCB -összeszereléskiemelkedik, mert lehetővé teszi:
Kompakt, könnyű kialakítás: a merev és rugalmas szubsztrátok egyesítik a helytakarékos formák tényezőit.
Javított tartósság és megbízhatóság: A rugalmas rétegek elnyelik a mechanikai feszültséget, csökkentve a meghibásodást.
Költséghatékonyság: Egyesíti a folyamatokat az összeszerelési lépések, a beszerzés és a készlet csökkentése érdekében.
A jelenlegi Google-keresési trendek olyan nagy igényt mutatnak, mint például a „vegyes PCB összeszerelési szolgáltatások”, „merev-flex NYÁK-szerelvény” és „Flex a merev PCB-integrációhoz”. Ha ezt a cikket a Központi Körbejárat körül strukturálja - „Mi teszi a vegyes PCB -összeszerelést nélkülözhetetlenné a mai elektronikához?” - Szorosan igazítunk a felhasználói keresési szándékhoz és a trend témáihoz.
Az alábbiakban egy konszolidált áttekintés (táblázat formájában), amely részletes pillanatképet kínál a vegyes PCB -összeszerelési előírásokról. Ez bemutatja professzionalizmusunkat és egyértelműségünket.

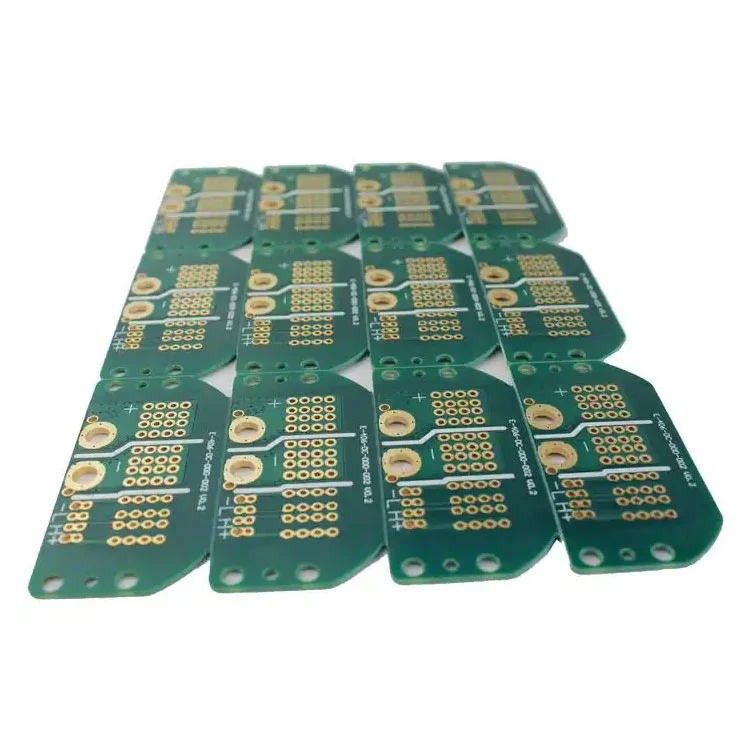

| Jellemző | Specifikáció / leírás |
|---|---|
| Szubsztráttípusok | Merev FR-4 rétegek, poliimid flexrétegek, merev-flex konfigurációk |
| Rétegszám | Legfeljebb 20 réteg (merev + flex keveréke); Tipikus verem: merev 6-8 + flex 2-4 |
| Minimumköv/tér | Merev: 4 mil/4 mil; Flex: 3 Mil/3 Mil |
| Típuson keresztül | Átmenő lyukú VIAS (THV), mikrovias (átmérő ≥ 50 um), eltemetve és vak vias |
| Réz vastagság | 1 oz (tipikus); Legfeljebb 3 oz nehezebb réz a nagyáramú flex szegmensekhez |
| Flex hajlítási sugara | ≥ 10 × vastagság, standard: ≥ 0,5 mm hajlítási sugara 0,05 mm -es flex vastagsághoz |
| Forrasztó maszk | Rugalmas forrasztási maszk a rugalmas területekhez, merev maszk az FR-4-hez; zökkenőmentes átmenet |
| Összeszerelő alkatrészek | Felszíni szerelés, lyukú, vegyes SMT/tht alkatrészek; A flex zónák tartalmazhatnak merevítőket |
| Hőgazdálkodás | Beágyazott réz síkok és termikus VIA -k a hotspot területek kezelésére |
| Minőségi előírások | IPC-6013 (FLEX), IPC-6012 (merev), IPC-6018 (merev-flex), IPC-A-600 2. osztály; ROHS / AZ ELLENŐRZÉSE |
Melyek a legkritikusabb tervezési és folyamat szempontjai a vegyes PCB -összeszerelés tervezésekor?
Anyagkompatibilitás és rakás-tervezés
A merev FR-4 és a rugalmas poliimid rétegek közötti kölcsönhatást gondosan meg kell tervezni, hogy elkerüljék a flex során a delaminációt. A termikus tágulási együttható (CTE) rétegek közötti vezérlése biztosítja a hosszú távú megbízhatóságot a termikus ciklusok révén.
Nyomon és integritáson keresztül a flex zónákban
A flex zónák szigorúbb tűrésűek: vékonyabb rézrétegek, ellenőrzött nyomkövetés/tér, és a tervezés révén (például kitöltött és bevont mikroviák) optimalizálva, hogy ellenálljanak a hajlításnak a fáradtságának.
Hajlító sugara, flex élet és mechanikai feszültség
A megfelelő hajlítási sugarak (≥ 10 × vastagság) meghatározása és a Flex-Life tesztelés elvégzése a tervezett dinamikus körülmények között biztosítja, hogy a Flex szakaszok elviseljék az operatív mozgást.
Merevítő integráció az alkatrészek összeszereléséhez
Az ideiglenes vagy állandó merevítőket (például FR-4 lemezeket vagy ragasztófedezett poliimidot) gyakran használják a merev támogatás szimulálására az SMT/THT összeszerelés során a Flex zónákon, a pontos elhelyezést és a forrasztást, majd szükség esetén eltávolítják.
Hő- és jelválasztás
A vegyes PCB-k gyakran kombinálják a nagy teljesítményű vagy RF áramkört. Megfelelő hőkezelés tömbökön és földi síkokon keresztül, gondos réteg -hozzárendeléssel párosítva, fenntartja a jel integritását és a hőeloszlását.
Gyárthatóság és költség kompromisszumok
A bonyolultság kiegyensúlyozása és a költségek: növekvő rétegszámok, mikroviák vagy nehéz réz emeli az árat. A korai DFM (a gyárthatóság tervezése) áttekintések elengedhetetlenek a megvalósíthatóság és a költséghatékonyság validálásához.
Tesztelési és ellenőrzési képességek
A vegyes minták korlátozhatják a standard AOI vagy röntgen; A csatlakozás és az alkatrészek elhelyezéséhez egyedi szerelvények, flexbarát tesztszerszámok vagy repülő szonda tesztelésre lehet szükség.
1. kérdés: Mire használják a vegyes PCB -szerelvényt?
A1: Azonnal alkalmazzák, ahol a csak merev megoldások elmaradnak-például hordozható anyagok, összecsukható eszközök, orvosi implantátumok, repülőgép-érzékelő tömbök-minden alkalmazás rugalmasságot, tömörséget és megbízhatóságot igényelnek.
2. kérdés: Hogyan lehet biztosítani a megbízhatóságot a flex-merev átmenetek során?
A2: Gondos halmozású kialakítás (CTE illesztése), szabályozott kanyarban, epoxi vagy ragasztási kötés révén az átmeneti zónákban, megfelelő bevonattal és szimulált mechanikai ciklusok tesztelése.
A vegyes PCB -szerelvény a modern elektronikai tervezés élvonalában áll - a merev és rugalmas technológiák páratlan integrációját. A kulcsfontosságú a aprólékos verem-tervezés, a nyomon követés/pontosság, a mechanikus flex tesztelés, a DFM elemzés és a szigorú minőségbiztosítási lehetőségek a teljesítmény és a költség életképességének biztosítása érdekében.
Ha helyesen hajtják végre - a szakértői tervezési szabályok, a robusztus anyagok és a pontos gyártás kihasználása - a Mxed PCB -összeszerelés új termékek lehetőségeit nyitja meg a fejlett hordozható, orvosi, repülőgépipar, autóipari és fogyasztói eszközökben.
-KorRajongó, Több mint két évtizedes szakértelmet hozunk a fejlett PCB-ben és a merev-flex gyártásban. A vegyes PCB összeszerelési szolgáltatásaink egyesítik a kiváló minőségű anyagokat, az iparág vezető szabványait (IPC megfelelés, ROHS/REACH) és a testreszabott DFM-támogatást a tartós, nagy teljesítményű megoldások méretarányú elérése érdekében.
Függetlenül attól, hogy prototípus-készítést készít, akár a nagy volumenű termelésre való felgyorsításra, csapatunk biztosítja a tervezés-szállítási kiválóságot.Vegye fel velünk a kapcsolatotMa a termékterveket precíziós, vegyes PCB összeszerelési megoldásokkal emelheti fel.
