A mai gyorsan fejlődő elektronikai iparban az olyan eszközök iránti igény, amelyek képesek kezelni a nagyobb energiaterhelést, ellenállnak a szélsőséges működési feltételeknek, és a meghosszabbított élettartamok feletti megbízhatóságot fenntartják, soha nem volt nagyobb. Ennek a kihívásnak a középpontjában a nyomtatott áramköri lap (PCB) található, amelyre az alap, amelyre minden elektronikus rendszer felépül. Míg a szokásos PCB -k széles körben használják,nehéz réz PCB -kkiemelkedő szerepet játszottak azoknál az alkalmazásoknál, ahol a jelenlegi teherbírási képesség, a hőkezelés és a tartósság kritikus jelentőségű.

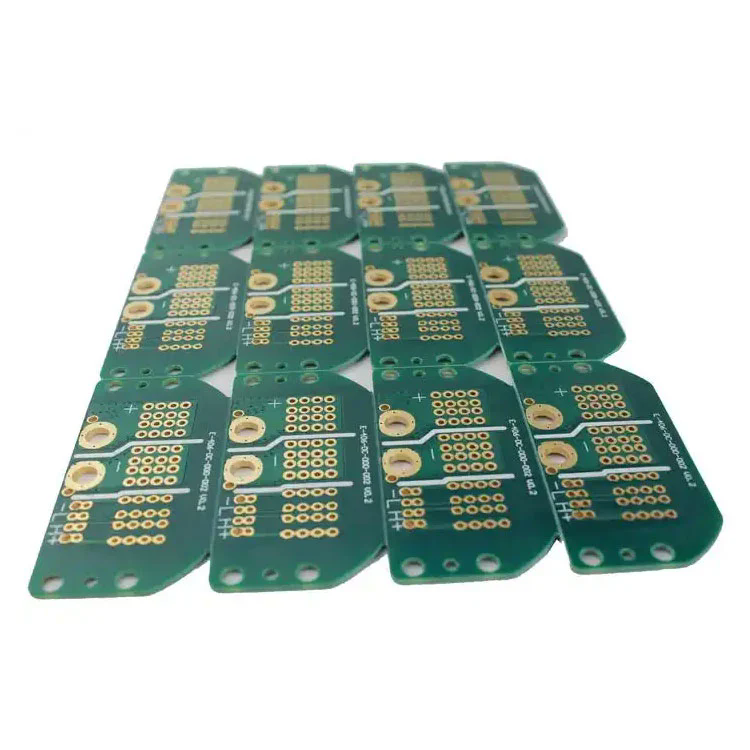

A nehéz réz NYÁK -t olyan áramköri lapnak határozzák meg, amelynek rézvezetékei szignifikánsan vastagabbak, mint a standard PCB -kben. Míg a szokásos PCB -k általában 1 oz/ft² (35 µm) és 3 oz/ft² (105 um) között réz vastagsággal rendelkeznek, addig a nehéz réz PCB -k 3 oz/ft² -en kezdődnek, és elérhetik a 20 oz/ft² -t vagy még magasabb szintet, a gyártási folyamat és az alkalmazás követelményeitől függően.
A vastag rézrétegek használata lehetővé teszi ezeknek a tábláknak, hogy magasabb áramot hordozzanak túlmelegedés nélkül, hatékonyabban eloszlatják a hőt, és olyan kemény környezeti feltételeket viseljenek, mint például a szélsőséges hőmérsékletek, a rezgések és a mechanikai feszültségek. Ahogy az iparágak áttérnek az elektrizáció, a megújuló energia, az elektromos járművek és az ipari automatizálás felé, a nehéz réz PCB -k kulcsszerepet játszanak a teljesítmény és a biztonság biztosítása érdekében.
A legfontosabb iparágak, ahol a nehéz réz PCB -k nélkülözhetetlenek:
Power Electronics: Inverterek, Power Converters és Motor Control rendszerek.
Autóipar: Elektromos jármű akkumulátorkezelő és töltő rendszerek.
Megújuló energia: Napenergia -rendszerek és szélturbinavezérlők.
Katonai és repülőgépipar: Védelmi elektronika és avionika.
Ipari berendezések: Nagyáramú kapcsolóeszközök és nehéz gépek.
Az oka annak, hogy a nehéz réz PCB-k egyszerűek: ezek nélkül a nagy teljesítményű rendszerek idő előtt kudarcot vallnak, túlmelegednének vagy olyan megbízhatatlan kapcsolatoktól szenvednek, amelyek veszélyeztethetik a biztonságot és a funkciókat.
A nehéz réz PCB -k szilárdsága az egyedi tervezési jellemzőkben rejlik, amelyek fokozott teljesítményt nyújtanak a szabványos PCB -k elérésében.
A vastagabb réznyomok lehetővé teszik, hogy szignifikánsan nagyobb áramlás folyjon a túlzott hőtermelés nélkül. Ez ideálissá teszi őket olyan nagyáramú alkalmazásokhoz, mint például az energiaelosztó rendszerek, az akkumulátor töltőáramkörök és az energiaátalakítók.
Az elektronikus rendszerekben a túlmelegedés az alkatrész meghibásodásának egyik fő oka. A nehéz réz PCB -k a vastagabb rézrétegek miatt eloszlatják a hő eloszlatását, csökkentik a forró foltokat és fenntartják a stabil üzemi hőmérsékletet még igényes terhelések mellett.
A robusztus rézvezetékekkel ezek a táblák ellenállnak a mechanikus feszültségnek, a forrasztás ízületi fáradtságnak és az ismételt hőterhelésnek. Ez alkalmassá teszi őket olyan környezetekhez, ahol rezgés vagy hirtelen hőmérsékleti változás történik.
Ahelyett, hogy több réteg vagy túlméretezett tábla felhasználása az áram elosztására, a nehéz réz PCB -k lehetővé teszik a mérnökök számára, hogy kevesebb réteggel rendelkező kompakt rendszereket tervezzenek. Ez az anyagok költségmegtakarításához, az összeszerelési idő és a hely hatékonyabb felhasználásához vezet.
A nehéz réz PCB-k mind a magas áramú, mind a vezérlő áramköröket integrálhatják ugyanazon a táblára. Ez kiküszöböli a különálló táblák szükségességét, a tervezés korszerűsítését és a rendszer általános megbízhatóságának javítását.
| Paraméter | Specifikációs lehetőségek |
|---|---|
| Réz vastagság | 3 oz/ft² - 20 oz/ft² (105 um - 700 um) |
| Fedélzeti anyag | FR-4, poliimid, magas-TG FR-4, kerámia, fémmag |
| Rétegszám | 2–12 rétegek (az alkalmazástól függően testreszabható) |
| Termikus ellenállás | A magas hőeloszláshoz optimalizálva, kompatibilis a hűtőbányokkal |
| Dielektromos erősség | Nagyfeszültségű ellenállás vagy akár 5 kV -ig |
| Felszíni befejezés | HASL, ENIG, OSP, merülő ezüst, merülő ón |
| Alkalmazások | Energiaellátás, inverterek, autóipari, megújuló energiarendszerek |
Ezek a specifikációk kiemelik, hogy a nehéz réz PCB -k miért emelkednek ki a magas áramú és a magas hőmérsékletű kettős kihívások kezelésében.
A gyártók és a rendszertervezők számára a nehéz réz PCB-k kiválasztása nem csupán műszaki döntés-ez egy stratégiai beruházás, amely befolyásolja a termékminőséget, a piaci versenyképességet és a hosszú távú megbízhatóságot.
Az elektronika hosszabb élettartama
A hő hatékony eloszlásával és a lokalizált hibák megelőzésével a nehéz réz PCB -k jelentősen meghosszabbítják az eszközök működési élettartamát.
Biztonság és megbízhatóság
Az olyan ágazatokban, mint az orvostechnikai eszközök, a védelem és az autóipar, a kudarc nem választható. A nehéz réztáblák stabil teljesítményt nyújtanak kritikus körülmények között.
Tervezési rugalmasság
Az a képesség, hogy ugyanazon a NYÁK -nál az energia- és vezérlési áramköröket integrálják, leegyszerűsítik a tervezést, csökkentik a helyet és minimalizálják a rendszer bonyolultságát.
Csökkentett karbantartási költségek
A tartós építés kevesebb csere, kevesebb állásidő és alacsonyabb karbantartási költségekhez vezet az idő múlásával.
A nagy teljesítményű trendek támogatása
Az elektromos járművek, a megújuló energia és a nagy hatékonyságú rendszerek felé irányuló globális elmozdulással a nehéz réz PCB-k alapot nyújtanak az innovációhoz.
Elektromos járművek (EV): Nehéz réz PCBS támogatja az akkumulátorkezelő rendszereket, töltési infrastruktúrát és a nagyáramú vezérlőáramköröket.
Megújuló energia: A napenergia -inverterek és a szélturbinavezérlők ezekre a táblákra támaszkodnak az ingadozó terhelések kezelésére.
Orvosi berendezések: Az olyan eszközök, mint az MRI gépek és a röntgenfelszerelések, megbízható, nagy áramú áramköröket igényelnek.
Ipari automatizálás: A motoros meghajtók és a robotrendszerek a stabil nagy teljesítményű PCB-ktől függnek.
1. kérdés: Miért vannak a nehéz réz PCB -k drágábbak, mint a szokásos PCB -k?
V: A speciális gyártási folyamatok, a vastagabb rézbevonat és a robusztusabb laminálási követelmények magasabb költségei. A beruházást azonban a jobb megbízhatóság, a hosszabb élettartam és az általános rendszerköltségek csökkentése igazolja a nagy teljesítményű alkalmazásokban.
2. kérdés: Miért nem használhatják a szabványos PCB-ket a nagyáramú rendszerekben a nehéz réz PCB-k helyett?
V: A standard PCB-k korlátozott rézvastagsággal rendelkeznek, ami korlátozza az áramhordozó kapacitást és a hőeloszlását. A nagy teljesítményű környezetben történő felhasználás túlmelegedéshez, korai meghibásodásokhoz és biztonsági kockázatokhoz vezetne. A nehéz réz PCB -ket kifejezetten ezen korlátozások leküzdésére tervezték.
Mivel az iparágak átfogják az elektromosságot, a megújuló energiát és a digitális átalakulást, a nagy megbízhatóság iránti kereslet, a nagy teljesítményű PCB-k csak növekedni fognak. A nehéz réz PCB -k nem csak a jelenlegi megoldás, hanem a jövő alapja.
Elektromos mobilitás: Az EV-k felé irányuló globális nyomással, töltő rendszerekkel és nagy kapacitású akkumulátorokkal támaszkodnak az energiagazdálkodás robusztus PCB-jére.
Zöld energia: A napenergia és a szélenergia -rendszerek olyan táblákat igényelnek, amelyek képesek kezelni az ingadozó energiaterhelést anélkül, hogy veszélyeztetnék a teljesítményt.
5G és IoT infrastruktúra: A nagy teljesítményű hálózatokhoz olyan PCB-kre van szükség, amelyek támogathatják az alapállomások és a csatlakoztatott eszközök nagy áramát.
Az energiarendszerek miniatürizálása: A tervezők csökkentik az eszköz méretét anélkül, hogy feláldozzák az energiát, és így a nehéz réz PCB -k nélkülözhetetlenek.
Azok a vállalkozások, amelyek a nehéz réz PCB-ket fogadják el, a rendszerüket a növekvő energiaigények és a szigorúbb biztonsági előírások ellen. A környezeti hatás csökkentésétől a termék megbízhatóságának javításáig ezek a táblák páratlan értéket kínálnak.
-KorRajongó, elkötelezettek vagyunk a kiváló minőségű, nehéz réz PCB-k gyártására, amelyek megfelelnek a modern iparágak szigorú követelményeinek. A fejlett gyártással kapcsolatos szakértelmünk, valamint a tartósság és a pontosság iránti elkötelezettség biztosítja, hogy minden testület kivételes teljesítményt nyújt nagy teljesítményű környezetben.
Függetlenül attól, hogy vállalkozása autóiparban, megújuló energiában, ipari automatizálásban vagy repülőgépezésben működik, a Fanway testreszabott PCB-megoldásokat kínál a hosszú távú siker elérése érdekében. További információkért, részletes specifikációk vagy egyedi kérdésekért,vegye fel velünk a kapcsolatotMa, és fedezze fel, hogy a Fanway hogyan támogathatja a projektjeit világszínvonalú nehéz réz PCB technológiával.
-
