Nyomtatott áramköri lapok(PCB -k) a mai elektronika csendes gerince. Akár okostelefonon, autóvezérlő rendszerben, orvosi szkennerben vagy repülőgép -navigációs modulban, a PCBS biztosítja a fizikai és elektromos alapot, amely összeköti az összes alkatrészt. A munkájuk megértése azzal kezdődik, hogy felismerik a technológiára irányuló változást. A PCB-k előtt a huzalozást manuálisan végezték el pont-pont csatlakozásokkal. Ez a módszer nemcsak a hibákra hajlamos volt, hanem a korlátozott méretezhetőségre is. A PCB -k ezeket a kérdéseket olyan szabványosított és rétegezett struktúrákkal oldották meg, amelyek biztosítják a kompakt tervezést, a megbízhatóságot és a tömegtermelés hatékonyságát.
Szóval, hogy pontosan hogyan működnek? A magukban a PCB -k három elsődleges célt szolgálnak:
Mechanikai támogatás- Az alkatrészek rögzítése a helyén.
Elektromos csatlakozások- Vezető útvonalak biztosítása az áram áramlásához.
Jel integritás- Annak biztosítása, hogy az elektronikus jelek minimális veszteséggel vagy beavatkozással utazzanak.

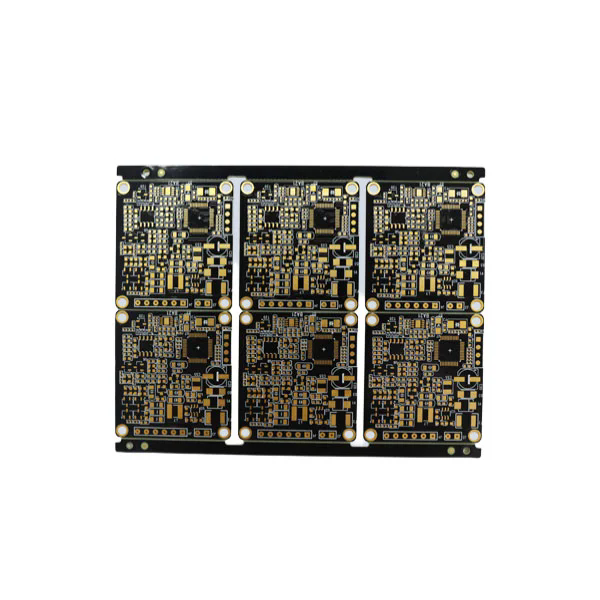

Az építkezés magában foglaljaszubsztrátok, jellemzően FR4 üvegszálas vagy más anyagok, amelyek szigetelő rétegként működnek. Ráadásul a rézfóliák laminálnak, útvonalakba maratva és védőfelületekkel bevonva. A végeredmény egy aprólékosan megtervezett tábla, ahol ellenállások, kondenzátorok, mikrochipek és csatlakozók szerelhetők.
A PCB-k lehetnek egyoldalas, kétoldalas vagy többrétegűek, a formatervezés összetettségétől függően. A többrétegű PCB -k - néha több mint 40 réteget elérve - elengedhetetlenek a fejlett számítástechnika és a telekommunikációs berendezésekhez, ahol a jel -útválasztási sűrűség kritikus. Beépítikvias(Függőleges összekapcsolások), amelyek lehetővé teszik a jelek számára, hogy áthaladjanak a különböző rétegeken, miközben megőrzik a teljesítmény integritását.
A hőgazdálkodás a PCB -k másik kritikus szerepe. A termikus VIA -k, a hűtőbordák vagy a speciális rézöntők megtervezésével a gyártók biztosítják, hogy az érzékeny alkatrészek biztonságos működési hőmérsékleten belül maradjanak. Ilyen tervezési megfontolások nélkül a rendszer meghibásodásának kockázata jelentősen növekszik.
Az iparágak különféle típusú PCB -kre támaszkodnak, amelyek meghatározott alkalmazásokhoz igazodtak. Ha megértjük, hogy ezek a variációk funkció hogyan nyújt betekintést abban, hogy a PCB -k miért maradnak nélkülözhetetlenek a globális elektronikai gyártásban.
Egyoldalú PCB-k: Ezek a legegyszerűbb típusok, a rézpályák csak a tábla egyik oldalán. Költséghatékonyak és széles körben használják a számológépekben, a rádiókban és az egyszerű fogyasztói elektronikában.
Kétoldalas PCB-k: Mindkét oldalon rézpályákkal bonyolultabb áramköri mintákat tesznek lehetővé. Az alkatrészek mindkét oldalán felszerelhetők, növelve a sűrűségt.
Többrétegű PCBS: Három vagy több vezetőképes rézrétegből áll, ezek a táblák rendkívül összetett alkalmazásokat kezelnek. Az okostelefonok, a fejlett orvostechnikai eszközök és a repülőgép -elektronika gyakran támaszkodnak ezekre.
Merev PCB -k: A szilárd szubsztrátokra épülve stabilitást és tartósságot kínálnak, ezáltal a legtöbb elektronikus eszközben gyakoriak.
Rugalmas PCB -k: A hajlító anyagok, például a poliimid felhasználásával építettek, elcsavarodhatnak és összehajolhatnak, ideálisak a hordható anyagokhoz és a kompakt elektronikához.
Merev-flex PCB-k: Egy hibrid, amely ötvözi a merev és rugalmas területeket, a szerkezeti stabilitást és a tervezési rugalmasságot egyidejűleg.
Nagyfrekvenciás PCB-k: Speciális anyagokkal készítve, biztosítják a jel pontosságát olyan alkalmazásokhoz, mint a telekommunikáció és a radarrendszerek.
A professzionális termékparaméterek világos kiemeléséhez itt van egy összefoglaló táblázat:
| Paraméter | Tipikus tartomány/specifikáció | Alkalmazási példa |
|---|---|---|
| Alapanyag | FR4, poliimid, CEM-1, Rogers | Fogyasztói elektronika, autóipari, RF berendezések |
| Réz vastagság | 0,5 oz - 6 oz | Erőstényező táblák, ipari ellenőrzés |
| Rétegszám | 1 - 40+ | A játékoktól a szuperszámítógépekig |
| Felszíni befejezés | HASL, ENIG, OSP, merülő ezüst, merülő ón | Javítja a forraszthatóságot, a korrózióállóságot |
| Minimumköves szélesség/távolság | 2 - 4 mils (a fejlett tervek 2 millió alatt lehetnek) | Nagy sűrűségű összeköttetés (HDI) eszközök |
| Üzemi hőmérséklet | -55 ° C -tól +150 ° C -ig (speciális tervek 200 ° C +-ig) | Repülőgép, katonai, ipari ellenőrzés |
| Dielektromos állandó (DK) | 2.2 - 4.5 az anyagtól függően | Nagyfrekvenciás jelátvitel |
| Hővezető képesség | 0,25 - 2,0 w/mk (a szubsztráttól függően) | Hőre érzékeny áramkörök |
Ezek a paraméterek diktálják az egyes PCB -k teljesítményét, tartósságát és megbízhatóságát. A gyártók gondosan válasszák a specifikációkat a végfelhasználási követelmények alapján. Például egy autóipari ECU PCB magasabb hőállóságot és rezgési toleranciát igényel, összehasonlítva egy egyszerű háztartási LED -es világítótáblával.
A nyomtatott áramköri lap megbízhatósága nemcsak a tervezéstől, hanem a pontos gyártási folyamatoktól is függ. A kiváló minőségű PCB-k szigorúan betartják a nemzetközi szabványokat, például az IPC-A-600-at (a nyomtatott táblák elfogadhatósága). A folyamat általában a következő lépéseket tartalmazza:
Tervezés és elrendezés- A mérnökök létrehozzák a vázlatot, és lefordítják Gerber fájlokká, amelyek rézmintákat, fúrási lyukakat és forrasztási maszkokat diktálnak.
Szubsztrát előkészítés- Az FR4 vagy a kiválasztott anyagot vágják és laminálják rézfóliával.
Képátadás és maratás- Az áramköri mintákat nyomtatják, és a nem kívánt réz el van helyezve, vezetőképes útvonalakat hagyva.
Fúrás és bevonás- A lyukakat a VIAS és az alkatrészek vezetékeihez fúrják, majd a vezetőképesség biztosítása érdekében bevonják.
Forrasztó maszk alkalmazás- Védőpolimerréteget alkalmaznak, amely szigetelje a nyomokat és megakadályozza a forrasztás áthidalását.
Felszíni befejezés- HASL (Hot Air forrasztott szintelés), ENIG (elektroless nikkel -merítés arany) vagy más kiviteleket alkalmaznak a forraszthatóság javítása érdekében.
Silkscreen nyomtatás- Referencia -jelöléseket, logókat és címkéket adunk hozzá.
Elektromos tesztelés-Repülő szonda vagy lámpatest alapú tesztelés biztosítja, hogy minden csatlakozás érvényes legyen, és nincs rövidnadrág vagy nyitott áramkör.
Végső ellenőrzés és csomagolás- A táblákat szemrevételezéssel ellenőrizik, mérik és csomagolják az ügyfelek igényei szerint.
A megbízhatóságot tovább erősítik olyan technikák, mint:
Impedanciaszabályozásnagysebességű digitális áramkörökhöz.
Hőkapcsoló -párnákA forrasztás optimalizálása érdekében.
Mikrovia -technológiaA kompakt HDI PCB -khez.
Konformális bevonatokA nedvesség és a por ellenállás érdekében.
A globális gyártók is végrehajtjákminőségirányítási rendszerekmint például az ISO 9001, az ISO/TS 16949 (Automotive) és az AS9100 (Aerospace). Ezek biztosítják a következetes teljesítményt és az igényes iparágaknak való megfelelést.
A PCB -k jövője továbbra is a gyors technológiai trendekkel fejlődik. Feltörekvő alkalmazások5G, AI-vezérelt eszközök, elektromos járművek és IoTA vékonyabb, gyorsabb és tartósabb táblákat igényelnek. Az innovációk között szerepel:
HDI (nagy sűrűségű összeköttetés) PCBS: További alkatrészek lehetővé tétele a kisebb terekben, lehetővé téve az okostelefonokat és a hordható technológiát.
Beágyazott alkatrészek: A passzív és aktív alkatrészek integrálása közvetlenül a PCB rétegekbe a helymegtakarítás érdekében.
Fémmag PCB -k: Alumínium vagy rézbázisok felhasználásával a LED -es világítás és az elektronika fokozott hőeloszlása érdekében.
Biológiailag lebontható szubsztrátok: A fenntarthatósági aggodalmakra reagálva a környezetbarát PCB-k felhívják a figyelmet.
3D-s nyomtatott PCB-k: Rugalmas prototípus készítést és testreszabott geometriákat kínál.
Mivel az iparágak magasabb frekvenciákat, gyorsabb sebességet és jobb energiahatékonyságot igényelnek, a PCB technológiája továbbra is alkalmazkodik. Az autóipari elektronika például egyre inkább olyan táblákra van szükség, amelyek képesek ellenállni a magas rezgés, a széles hőmérsékleti tartományok és az elektromágneses interferencia -szabályozás. Az orvostechnikai eszközök olyan miniatürizált PCB-kre támaszkodnak, amelyek fenntartják a nagy megbízhatóságot az életmentő berendezésekben. A távközlési társaságok nagyfrekvenciás PCB-kbe fektetnek be, hogy minimális jelveszteséget biztosítsanak az 5G alapállomásokon.
Ezen innovációk hatása mély: jobb összeköttetés, biztonságosabb szállítás, fejlett egészségügyi ellátás és hatékonyabb energiafelhasználás. Lényegében a nyomtatott áramköri táblák fejlődése közvetlenül befolyásolja a globális technológiai infrastruktúra jövőjét.
1. kérdés: Meddig tart egy nyomtatott áramköri lap?
A kiváló minőségű PCB 10-20 évig tarthat, a felhasználási körülményektől, az anyagválasztástól és a termálkezeléstől függően. Az ipari és repülőgép-minőségű PCB-k, amelyek szigorúbb specifikációkkal vannak kialakítva, a megfelelő karbantartással még hosszabb ideig tarthatnak.
2. kérdés: Hogyan választhatom ki a megfelelő NYÁK -t az alkalmazásomhoz?
A megfelelő PCB kiválasztása magában foglalja a működési környezet, az energiaigény, a jelsebesség és a fizikai tervezési korlátozások felmérését. Például a rugalmas PCB-k ideálisak hordható eszközökhöz, míg a többrétegű merev táblák jobbak a nagysebességű adatfeldolgozó rendszerekhez. A tapasztalt gyártóval folytatott konzultáció biztosítja az optimális anyag- és tervezési lehetőségeket.
A nyomtatott áramköri táblák a modern technológia rejtett ereje, biztosítva, hogy az eszközök funkcionálisak, megbízhatóak és hatékonyak maradjanak. A fogyasztói eszközök alapvető egyrétegű mintáitól kezdve a repülőgép- és orvosi berendezések kifinomult többrétegű szerkezetéig, a PCB-k tovább fejlődnek és alkalmazkodnak az új kihívásokhoz.
-KorRajongó, Egyesítjük a fejlett technológiát, a szigorú minőségi előírást és az iparági szakértelmet, hogy olyan PCB -ket biztosítsunk, amelyek megfelelnek a különféle globális igényeknek. Ha megbízható partnert keres az elektronikai gyártási igények támogatására,vegye fel velünk a kapcsolatotMa, és fedezze fel, hogyan tudjuk táplálni az innovációt.
-
