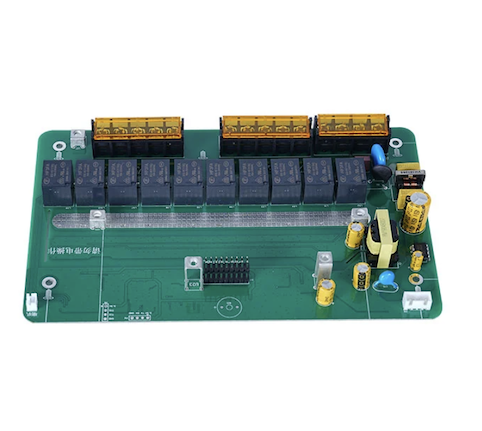

Elektronikus PCB nyomtatott áramköri lap prototípus összeállítás

A kínai Fanway beszállító Elektronikus PCB nyomtatott áramköri lapok prototípus-összeállítási szolgáltatása az IoT-eszközök, az autóipari vezérlőmodulok, az orvosi diagnosztikai eszközök és a repülőgép-tesztrendszerek kutatás-fejlesztési projektjei számára készült. Míg a tipikus gyorscsavaros PCB-szolgáltatások 3-7 napot vesznek igénybe, a 24 órás szállításunk jelentősen lerövidíti az iterációs ciklusokat. Az összeszerelés megkezdése előtt mérnökcsapatunk DFM-elemzést végez a Gerber-fájlokon, az anyagjegyzék- és a pick-and-place fájlokon, hogy korán felismerje a pad tervezési problémáit, az alkatrésztávolság-ütközéseket vagy más gyártási problémákat. Minimális rendelési mennyiség (1 darabtól kezdődően) hiányában a K+F csapatok elkerülhetik a túlzott készletköltségeket a prototípuskészítési szakaszban.

Mire való a PCB prototípus-összeállítás?

A PCB nyomtatott áramköri lapok prototípus-összeállítási szolgáltatása az elektronikus alkatrészek nyomtatott áramköri lapra való kis mennyiségben történő felszerelésének folyamata tesztelhető minták előállításához. Fő célja az ellenőrzés, nem a gyártás:

Tervérvényesítés: megerősíti, hogy az áramkör-tervezés a fizikai világban működik. A szimuláció nem fedheti le az összes valós változót – a jel integritása, az energiaeloszlás és a termikus viselkedés csak fizikai teszteléssel válik láthatóvá.

Iteratív fejlesztés: a tervezési hibák feltárása és kijavítása a prototípus szakaszában a töredékébe kerül annak, mint amennyi egy sorozatgyártású tétel átdolgozásához kellene. Egy prototípus iteráció tízszeresét takaríthatja meg egy nagyszabású átdolgozás költségének.

Firmware-fejlesztés: valódi hardverplatformot biztosít a szoftvermérnökök számára a beágyazott kódok írásához és teszteléséhez. A firmware fejlesztése fizikai hardver nélkül olyan, mint egy légüres hibakeresés – a logikai helyesség nem garantálja a hardver kompatibilitását.

A prototípus összeszerelése az a kritikus lépés, amely a terméket az ötletből a valóságba viszi át, a Fanway Electronic PCB Printed Circuit Board Prototype Assembly szolgáltatása pedig pontosan ehhez a lépéshez nyújt professzionális támogatást.

Alapvető indító fájlok

A teljes és pontos fájlok jelentik a zökkenőmentes projektkezdés alapját. Általában a következő alapfájlokra van szüksége:

1. A csupasz PCB gyártásához használt Gerber-reszelők, amelyek tartalmazzák az összes rézréteget, fúróadatokat, forrasztómaszkot és szitanyomást. A hiányos formátumok vagy rosszul elnevezett rétegek a gyártási késések leggyakoribb okai.

2. Az anyagjegyzék (BOM) felsorol minden összeszerelendő alkatrészt, beleértve a gyártó cikkszámát (MPN), a hivatkozási jelölést, a mennyiséget és a leírást. A homályos leírások (például „100 nF-os kondenzátor”) beszerzési hibákhoz vagy késleltetésekhez vezethetnek, a különböző névleges feszültségek és a dielektromos anyagok nagyon eltérően viselkednek a nagy sebességű áramkörökben.

3. A koordinátafájl (CPL / Pick & Place fájl) megadja az egyes alkatrészek pontos X/Y koordinátáit, elforgatási szögeit és rögzítési oldalát, amely az SMT elhelyezőgépet irányítja. A koordinátahibák közvetlenül hibás beállítási vagy polaritási hibákat okoznak.

4. Professzionális tipp, a rendelés előtti DFM-ellenőrzés feltárhatja a betéttervezési problémákat, az alkatrésztávolság-problémákat és más gyártási problémákat, mielőtt azok a gyártás leállását okoznák. A Fanway mérnöki csapata a gyártás megkezdése előtt minden elektronikus NYÁK nyomtatott áramköri lap prototípus-összeállítási megrendeléséhez DFM áttekintést nyújt.

Teljes prototípus-összeállítási folyamat

A Fanway prototípus-összeszerelési szolgáltatása a teljes láncot lefedi az anyagtól a kész tábláig:

Alkatrész beszerzés:beszerzési csapatunk egy stabil ellátási láncot használ, hogy versenyképes áron biztosítsa az alkatrészeket, még kis prototípusmennyiségek esetén is. Nem kell az ügyfeleknek több forgalmazóval egyeztetniük.

Mérnöki áttekintés:A projektmérnökök a gyártás megkezdése előtt megvizsgálják a Gerber-t, a BOM-ot, és koordinálják a fájlokat a gyárthatóság szempontjából, így a lehetséges problémák nagy részét már a legkorábbi szakaszban feltárják.

PCB prototípus összeállítás:többféle kártyatípust támogat, beleértve a többrétegű, nagyfrekvenciás, HDI, merev, merev-flex és flex PCB-ket. Az elhelyezési lehetőség 01005 ultra-kis alkatrészekre és 0,2 mm-es BGA-ra vonatkozik, 510 mm × 460 mm maximális táblamérettel.

Tesztelés és ellenőrzés:minden prototípus kártya szigorú ellenőrzési rendszeren megy keresztül, beleértve a kézi minőségellenőrzést, az SPI forrasztópaszta ellenőrzését, az AOI optikai ellenőrzést, a röntgenvizsgálatot, az áramkörön belüli tesztelést, a funkcionális tesztelést és a beégési tesztet. A prototípus szakaszában végzett alapos tesztelés biztosítja a zökkenőmentes átállást a kísérleti üzemekre és a tömeggyártásra.

Alkalmazási területek

A Fanway elektronikus nyomtatott áramköri lapok prototípus-összeszerelési szolgáltatását széles körben használják a következő területeken:

IoT-eszközök és hordható eszközök

A kis forma, a nagy sűrűség és az alacsony energiafogyasztás precíz elhelyezést és gyors iterációt igényel a prototípuskészítés során.

Autóvezérlő modulok

a járművön belüli elektronika nagy megbízhatóságot és környezeti ellenálló képességet igényel; A funkcionális ellenőrzés és a megbízhatóság tesztelése a prototípus szakaszában nélkülözhetetlen.

Orvosi diagnosztikai eszközök

az orvostechnikai eszközök szigorú hatósági jóváhagyást igényelnek; a prototípus szakaszban történő alapos érvényesítés előfeltétele a későbbi tanúsításnak.

Repülési tesztrendszerek

a nagy megbízhatósági követelmények azt jelentik, hogy minden tervezési változtatást fizikailag ellenőrizni kell; A gyors prototípuskészítési képesség közvetlenül befolyásolja a projekt idővonalait.

Miért válassza a Fanway-t?

24 órás szállítás

Míg a szabványos gyorsforgatási ciklusok 3-7 naposak, a Fanway 24 órára tömöríti a prototípus PCB-összeállítást. A K+F csapatok számára minden lerövidített iterációs ciklus több tervezési érvényesítési kört jelent ugyanazon időkereten belül.

Egyablakos szolgáltatás

Szolgáltatást nyújtunk az alkatrészbeszerzéstől, a DFM-ellenőrzésen, a nyomtatott áramköri lapok gyártásán, az SMT elhelyezésen, az átmenőfurat-forrasztáson át a végső tesztelésig – mindezt egy fedél alatt. Az ügyfelek elkerülik a különálló NYÁK-szállítók, alkatrészforgalmazók és összeszerelő házak koordinálásának többletköltségét.

Tanúsított minőségbiztosítási rendszerek

Létesítményünk ISO9001, ISO13485, IATF16949 és ISO14001 tanúsítvánnyal rendelkezik, termékeink megfelelnek az UL, RoHS, SGS és REACH szabványoknak. A prototípus szakaszában a minőségi szabványok összhangban vannak a mennyiségi termeléssel, elkerülve a folyamatbeli különbségek által okozott validálási hibákat.

Alacsony rendelési minimum

Támogatjuk az 1 darabtól kezdődő megrendeléseket, minimális mennyiségi követelmény nélkül, így kiküszöböljük a többlet készletköltségeket a K+F szakaszban.

Mérnöki támogatás előre

A DFM-elemzés a rendelés megerősítése előtt történik, a tervezési problémák korai azonosítása és megoldása. Ez a gyártási kockázatot előre tolja, ahelyett, hogy az összeszerelés során felmerülő problémákra reagálna.

Kérdések és válaszok

K: Általában mennyi ideig tart a prototípus PCB összeszerelése?
V: A Fanway 24 órás gyors prototípuskészítést kínál. Normál körülmények között a fájl visszaigazolásától a kész tábla kiszállításáig 24 órán belül befejezhető, a táblarétegek számától, az összetevők összetettségétől és a BOM-készültségtől függően.

K: Milyen fájlok szükségesek egy prototípus projekt elindításához?
V: Szüksége van Gerber fájlokra (NYÁK gyártásához), BOM-ra (gyártói cikkszámokkal, hivatkozási jelölésekkel és mennyiségekkel) és koordináta fájlra (SMT elhelyezéshez). Javasoljuk a DFM önellenőrzést a benyújtás előtt, vagy hagyhatja, hogy mérnöki csapatunk végezze el a gyárthatóság felülvizsgálatát.

K: Milyen típusú PCB-ket támogat a prototípus-összeállításhoz?
V: Támogatjuk a többrétegű, nagyfrekvenciás, HDI, merev, merev-flex és flex PCB-ket.

K: A Fanway biztosít alkatrészbeszerzési szolgáltatásokat prototípusokhoz?
V: Igen. Beszerző csapatunk kiterjedt piaci erőforrásokkal rendelkezik ahhoz, hogy versenyképes áron szerezzen be alkatrészeket kis mennyiségű prototípushoz.

K: Milyen tesztelés zajlik a prototípus szakaszában?
V: A tesztelés magában foglalja az AOI optikai vizsgálatát, a röntgenvizsgálatot, az áramkörön belüli tesztelést, a funkcionális tesztelést és a beégési tesztet. A konkrét tesztterv testreszabható a projekt követelményei alapján.

Prototípus összeállítást kell indítania a projektjéhez? Küldje el Gerber fájljait, anyagjegyzékét és koordinációs fájljait mérnöki csapatunknak. 24 órán belül DFM-felülvizsgálatot és árajánlatot adunk.
