Hogyan működik az SMT?

Az SMT az elektronikai összeszerelés folyamata. A mellékelt elektronikus alkatrészeket egy PCB (nyomtatott áramköri lap) felületére szereljük. Ez egy nagyon automatizált és rugalmas folyamat, lehetővé teszi a gyártót, hogy különféle alkatrészeket helyezzen a PCB táblára.

A felületre szerelt PCB (SMT technológia) szerelvény előnyei:A nagy összeszerelési sűrűség, az elektronikus termékek kis mérete, a könnyűsúly, a felületre szerelt alkatrészek térfogata és súlya csak körülbelül 1/10 a hagyományos átmenő alkatrészekből, a nagy megbízhatóságból, az erős rezgésállóságból és az alacsony forrasztási ízületek alacsony hibás sebességével.

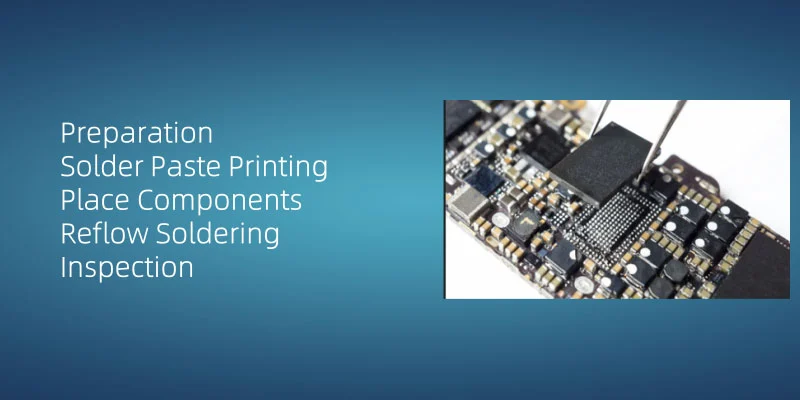

A PCB (nyomtatott áramköri lap) felületi szerelt technológiájának (SMT) tervezési és összeszerelési folyamata öt alapvető lépésből áll:

1. előkészítés

Először a kezelőnek gondoskodnia kell a munkafelület tiszta és rendezettnek, és anti-statikus csuklópántot és ESD-biztonságos ruhát kell viselnie a biztonságos működési környezet fenntartása érdekében, hogy a káros alkatrészektől mentes statikus elektromosság.

2.

A forrasztópaszta alkalmazása a PCB -re a felületi szerelt technológia (SMT) alapvető folyamata. Az automatizált sablon nyomtatók letétbe helyezik a pasztát, és a lerakódás minősége kritikusan befolyásolja a forrasztási ízületi megbízhatóságot. Az alkalmazás során ügyeljen a paszta egységességére és a megfelelő mennyiségre, hogy megakadályozza a hibákat, például a nem elegendő vagy túlzott lerakódást. A Fanway -nél az SPI (Scarder Paste ellenőrzés) végrehajtása a paszta hangerő -paramétereinek igazolására.

3. Helyezze el az alkatrészeket

Helyezze a felületre szerelt eszköz (SMD) alkatrészeket a nyomtatott áramköri lapra (PCB). Általában az SMD alkatrészeket az automatikus elhelyezési gépen hatékonyan és pontosan helyezik el. A gép szívási tippeket használ az alkatrészek tálcákból történő felvételéhez, és pontosan a NYÁK kijelölt helyein helyezi el őket.

4. Reflow forrasztás

Az alkatrészeket a PCB -n rögzítik újrahasznosítási forrasztás útján. A forrasztó pasztát megolvasztják, ezáltal szilárdan hegesztve az alkatrészeket a PCB -re. Ez a folyamat megköveteli a hőmérsékleti profil és az időzítés pontos ellenőrzését a forrasztási ízület integritásának biztosítása érdekében.

5. Ellenőrzés

Részletes ellenőrzésre és tesztelésre van szükség az újbóli forrasztás után. Győződjön meg arról, hogy az összes alkatrész megfelelően hegesztve van, és az áramköri táblák normálisan működnek, nincs hideg illesztés és rövidzárlat.

A hegesztési folyamat befejezése után részletes ellenőrzést és tesztelést végeznek annak biztosítása érdekében, hogy az összes alkatrész megfelelően hegesztve legyen, és az áramköri lap normálisan működjön.

SMT termelési képességeink

* Teljes rendszer szerelvény

* Anyagkezelés és ellenőrzés

* A nyomon követhetőség és a hibamegelőzés kezelése és ellenőrzése

* Tesztelés/ validálás/ öregedés

* Minimális SMT -alkatrész mérete: 01005

* Minimális hangmagasság (BGA):0,2 mm

* Minimális NYÁK -Méret:5050 mm

* A PCB maximális mérete:910600mm

* A legjobb felszerelés pontossága:+/- 25um

PCBA esetek

* Típus: Műszerezés
* Alkatrészek száma: 136
* Az alkatrészek mennyisége: 2729
* Kétoldalas ólommentes forrasztás
* Minimális csomagméret: 0402
* Az alkatrészek minimális tű távolsága: 0,4ph qfn

* Típus: Ipari ellenőrzés
* Alkatrészek száma: 68
* Alkatrészek mennyisége: 1131
* Kétoldalas ólommentes forrasztás +egyoldalas hullámforrasztás
* A BGA forrasztás száma: 13
* Minimális csomagméret: 0402
* Az alkatrészek minimális tű távolsága: 0,5ph qfn

* Típus: Ipari vezérlés alaplap
* Alkatrészek száma: 187
* Alkatrészek mennyisége: 1920
* Kétoldalas ólommentes forrasztás +egyoldalas hullámforrasztás
* Minimális csomagméret: 0402
* Az alkatrészek minimális tű távolsága: 0,4 mm
