A PCB-kialakítástól a tömegtermelésig a Fanway gyors forduló NYÁK-gyártási szolgáltatásokat nyújt egyablakos megoldásokként a különféle projektkövetelmények kezelésére és a piacra dobás felgyorsítására.

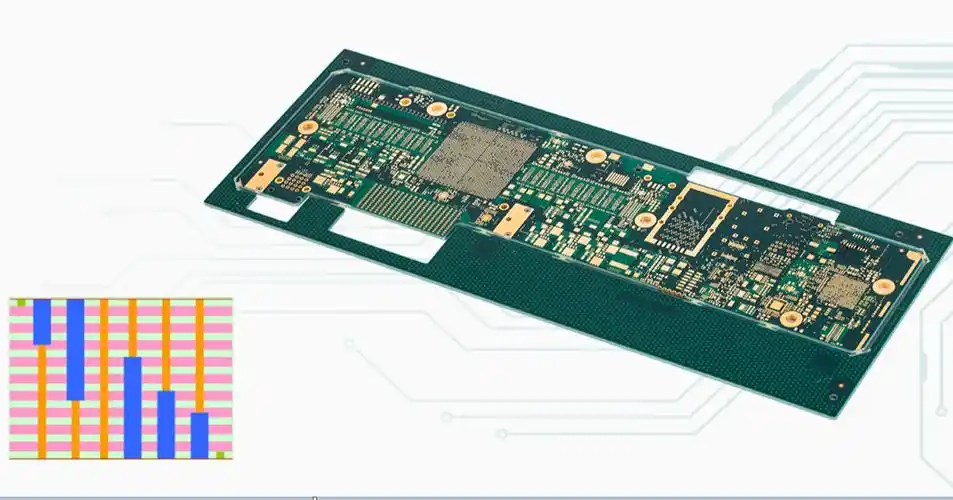

A HDI PCB (nagy sűrűségű összekapcsolási PCB) egy olyan nyomtatott áramköri lap, amely az egységenként szignifikánsan magasabb huzalozási sűrűséggel rendelkezik, mint a hagyományos PCB-k. A HDI PCB -gyártás gyorsan a végső megoldássá vált a kisebb, kompakt és tartós elektronikus eszközök megtervezéséhez. A legfontosabb jellemzők a következők:
Vékonyabb nyomszélesség/terek(3/3 mil -ig) lehetővé teszi a sűrűbb kapcsolatok engedélyezését korlátozott területeken.
Mikrovias(Általában <150 μm átmérőjű) megkönnyítve a rétegek közötti nagy sűrűségű összekapcsolódást.
Vak/eltemetett viasA belső rétegek csatlakoztatása a külső felületek behatolása nélkül, a táblák méretének akár 60% -kal történő csökkentése, miközben javítja a jel integritását.
A magas rétegszám(Legfeljebb 20 rétegig) a komplex többrétegű architektúrák támogatására.
Mint HDI PCB -szakember, a Fanway Technology 12 évesnél idősebb tapasztalattal rendelkezik a fejlett HDI gyártásban, hogy testreszabott megoldásokat szállítson az iparágak számára, amelyek pontosságot és megbízhatóságot igényelnek:
Orvosi:Beültethető eszközök, diagnosztikai berendezések.
Autóipar:ADAS, EV akkumulátorkezelő rendszerek.
5G kommunikáció:Nagysebességű szerver táblák, MMWave modulok.
Fogyasztói elektronika:Összecsukható okostelefonok, miniatürizált IoT -érzékelők.
A Fanway elkötelezett amellett, hogy megbízható HDI PCB-szolgáltató és szállítója Kínában, az ISO 9001 által tanúsított folyamatokat az IPC-6012 3. osztályú szabványokkal kombinálva a misszió-kritikus teljesítmény biztosítása érdekében.
Szigorú minőség-ellenőrzési rendszerünk van a gyártásban, különféle teszteléseket végezünk, például AOI, röntgen, elektromos tesztelés és így tovább, hogy megvizsgáljuk a PCB-t és az alkatrészeket, amelyek biztosítják a kiváló minőségű terméket.
Van egy stabil ellátási láncunk, amely lehetővé teszi számunkra, hogy alacsonyabb költségekkel nyerjünk nyersanyagokat. Az online nyomkövető rendszer és a sokoldalú gyártás segíthet nekünk a költségek csökkentésében.
Az online nyomkövető rendszer lehetővé teszi számunkra, hogy nyomon követjük a megrendelés állapotát, és jobban ellenőrizzük a termelési ütemtervet, és időben kézbesítsük a HDI PCB -t.
Dedikált csapatunk segít a koncepciótól a produkcióig.
| Technológiai osztály | Szerkezet | Bonyolultság | Alkalmazások |
| HDI 1. osztály | 1+n+1 | Alacsony | Alapvető fogyasztói elektronika, egyszerű eszközök |
| HDI 2. osztály | 2+n+2 | Közepes | Fejlett fogyasztói elektronika, autóipar |
| HDI 3. osztály | 3+N+3 | Magas | Nagy teljesítményű eszközök, 5G, AI rendszerek |
| HDI 4. osztály | 4+n+4 | Rendkívül magas | Élvonalbeli alkalmazások, félvezető |
| Rétegszám | 1-108L |
| Befejeződeszka vastagsága | 0,2 mm-10,0 mm |
| Max Panel Méret | 610 mm *1200 mm |
| Fejezze be a réz vastagságát | 0,5oz-12oz |
| Min vonalszélesség | 2,5mil/2,5mil |
| Min befejező lyuk mérete | 0,1 mm |
| Maximális képarány | 25: 1 |
| Impedancia -szabályozási tolerancia | +/- 10% |
| Felszíni kivitel | HASL (LF), Enlg, Lmmersion ón, lmmersion ezüst, arany ujj, teljes tábla kemény arany borítással, OSP, eneplg |
| Anyagok: | FR-4 TG150/TG170, Rogers, Arlon, Taconic, TUC TU-872 SLK, TU-883, Panasonic M6/M7, Bergguist stb. |

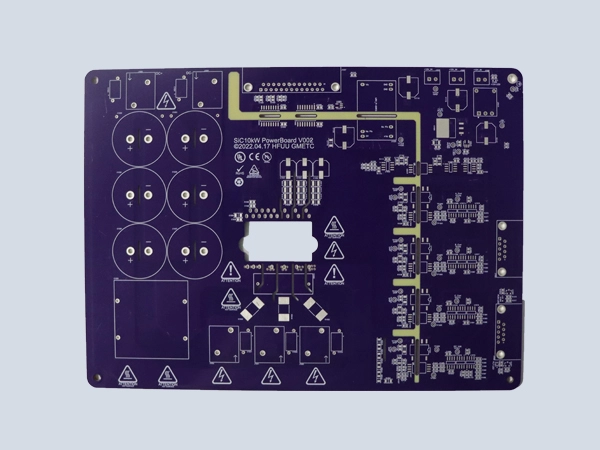

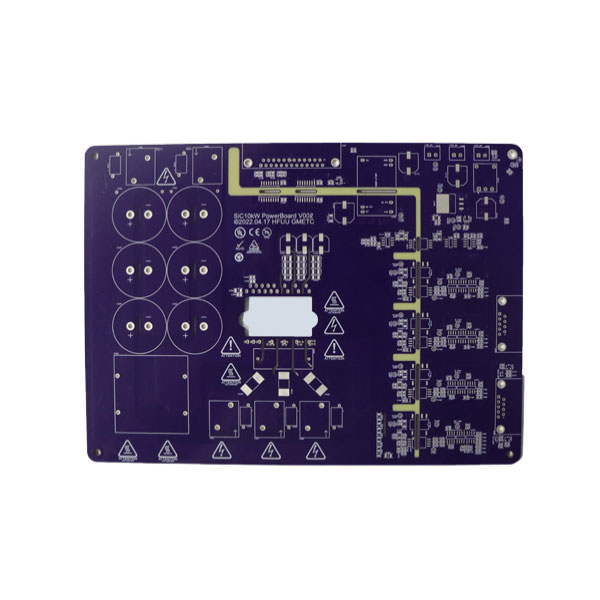

6L LED fotoelektromos PCB 1 lépésből álló HDI-vel

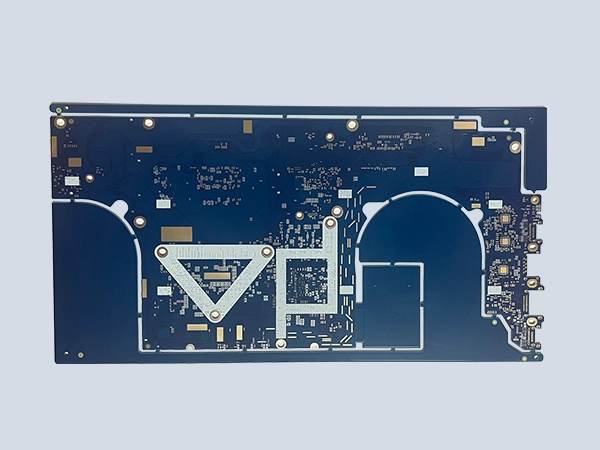

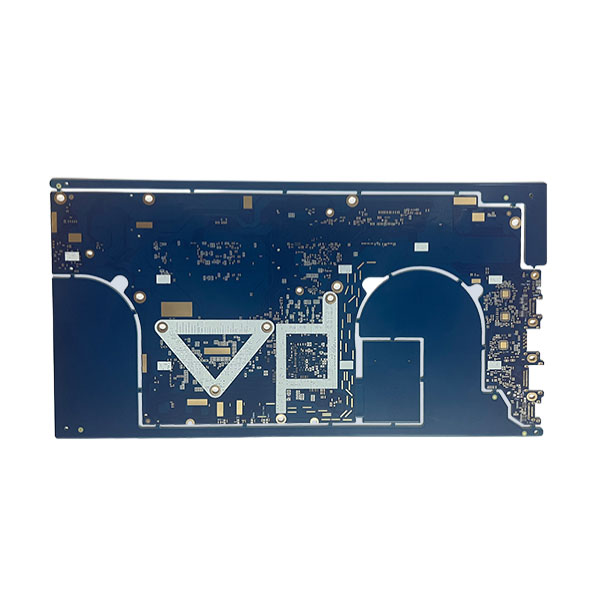

8L laptop alaplap kétlépcsős HDI-vel

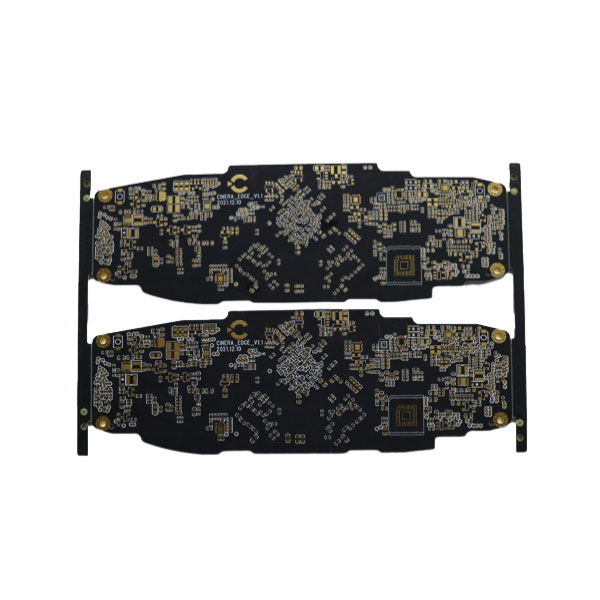

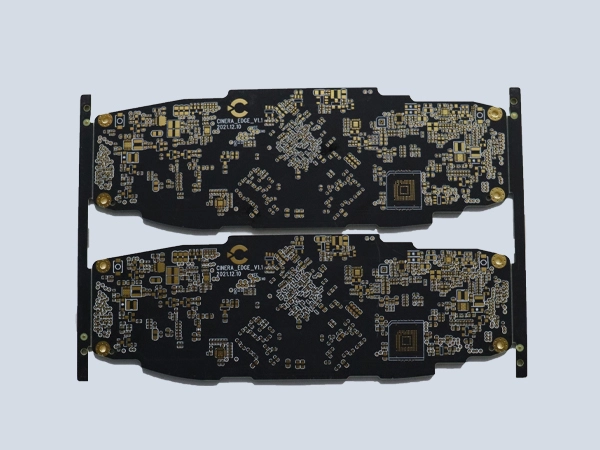

14L Rogers hibrid PCB 1 lépésből álló HDI-vel

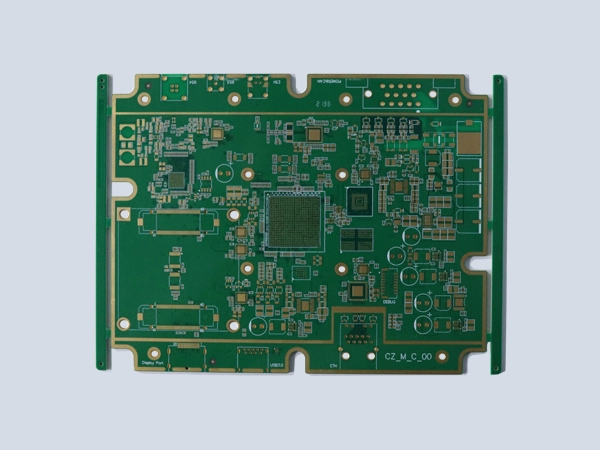

Többrétegű HDI vakon a PCB -n keresztül
