A modern elektronikus termékekben a nyomtatott áramköri táblák (PCB) nélkülözhetetlen magkomponensek. Ez nemcsak különféle elektronikus alkatrészek hordozója, hanem meghatározza az egész gép elektromos csatlakozási minőségét és működési stabilitását is. Az elektronikus technológia gyors fejlesztésével különféle típusúPCB -kkiderült, hogy kielégítse a különféle összetett alkalmazások igényeit. Ez a cikk részletes bevezetést ad a nyomtatott áramköri táblák általános típusaihoz és azok alkalmazandó forgatókönyveihez.
Az egyoldalú táblák a legalapvetőbb PCB-szerkezet. A vezetőképes minták csak a szubsztrát egyik oldalán vannak elosztva, a másik oldalt pedig az elektronikus alkatrészek telepítésére használják. Az ilyen típusú áramköri lapnak van egy egyszerű gyártási és olcsó költsége, és széles körben használják olcsó és olcsó komplex termékekben, például elektronikus játékokban, háztartási készülékekben, LED-es világításban és rádiókban.
Jellemzők:
Olcsó költség
Egyszerű szerkezet
Könnyen tömeges termékek
Az egyoldalas táblákkal ellentétben, kétoldalasPCB -kVezetőképes mintázatokkal rendelkezzen a szubsztrát mindkét oldalán, és mindkét oldal elektromos csatlakozásait a VIA -k révén érik el. Ez a szerkezet nagymértékben növeli a vezetékek sűrűségét és az áramkör komplexitását, és alkalmas elektronikus eszközökre, amelyek több funkcióval és kompaktbb struktúrákkal rendelkeznek.
Közös alkalmazások: ipari vezérlőpanelek, műszerek, tápegység, intelligens otthoni készülékek stb.

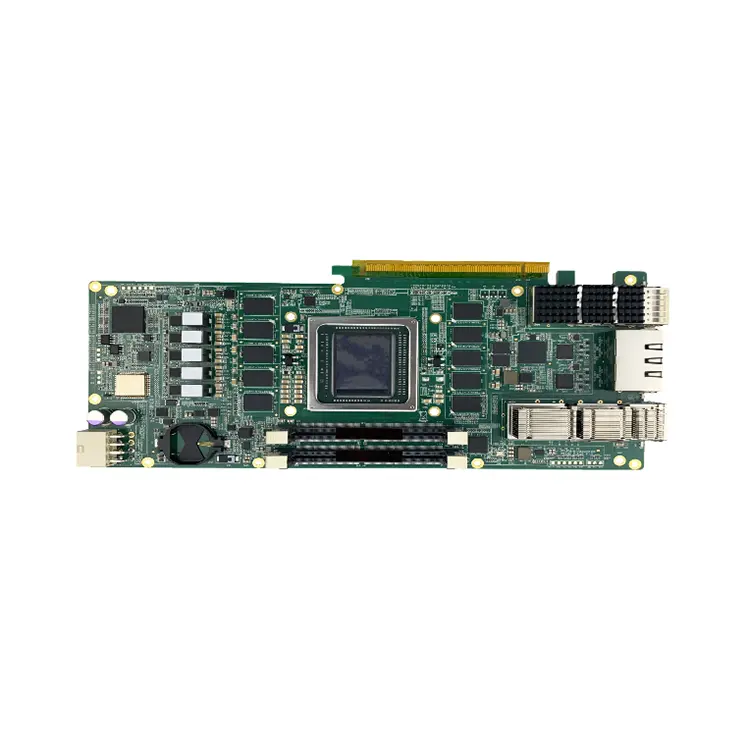

A többrétegű PCB több mint három réteg vezetőképes rétegből (általában 4, 6, 8, vagy akár tucat réteg) áll, amelyeket középen lévő szigetelő anyagok elválasztanak, és vak vagy eltemetett lyukak kötik össze. Az ilyen típusú áramköri lap magasabb vezetékes sűrűséget és erősebb elektromágneses kompatibilitást érhet el, amely alkalmas a csúcskategóriás elektronikus eszközökhöz.
Széles körben használják:
Kommunikációs berendezés
Orvosi berendezések
Nagy teljesítményű számítógépes alaplapok
Repülési és katonai elektronikus termékek
Előnyök:
Magas helyfelhasználás
Jó elektromos teljesítmény
Erős interferencia-képesség
A rugalmas áramköri táblák rugalmas műanyag szubsztrátokból készülnek (például poliimid vagy poliészter film), jó rugalmassággal rendelkeznek, és meghajolhatók, hajtogathatók vagy csavartak. Az FPC -t széles körben használják vékony és könnyű elektronikus termékekben, például okostelefonokban, laptopokban, kamerákban, hordható eszközökben stb.
Fő jellemzők:
Hajlítható és összecsukható
Könnyű és kis méretű
Rugalmas telepítés
A merev-rugalmas tábla ötvözi a merev PCB és a rugalmas PCB előnyeit, és ugyanabban az áramköri lapban merev és rugalmas területekkel rendelkezik. Ez a szerkezet különösen alkalmas elektronikus eszközökre korlátozott helyen és többszörös hajtogatással, például orvosi megfigyelő berendezésekhez, kameramodulokhoz és katonai kommunikációs rendszerekhez.
Előnyök:
Megmentheti a csatlakozókat és a kábelkötegeket
Javítsa a jelátviteli stabilitást
Kompakt szerkezet és nagy megbízhatóság
A nagyfrekvenciás PCB speciális, magas frekvenciájú anyagokat, például PTFE-t (PoliTrafluor-etilént) stb. Használ, amely támogathatja a nagyfrekvenciás jelek stabil átvitelét. Az ilyen típusú PCB -t elsősorban a radarrendszerekben, a rádiófrekvenciás kommunikációs berendezésekben, az 5G antennákban, az autóipari radarokban és a rendkívül magas jel integritási követelményekkel rendelkező egyéb eseményekben használják.
Jellemzők:
Alacsony dielektromos állandó
Stabil, nagyfrekvenciás teljesítmény
Alkalmas nagysebességű kommunikációs alkalmazásokra
A fém alapú PCB (például az alumínium szubsztrát, a rézszubsztrát) fém anyagokat használ termikus vezetőképes rétegként, jó hőeloszlású teljesítményt nyújt, és gyakran használják a Power LED-ben, az autóipari elektronikában, az energiamodulokban és az egyéb termékekben, amelyek szigorú követelményekkel járnak a hőeloszláshoz.
Előnyök:
Erős hővezető képesség
Nagy mechanikai szilárdság
Bővítse az elektronikus alkatrészek életét
Mint az elektronikus termékek "központi idegrendszere", a nyomtatott áramkör típusa közvetlenül befolyásolja a termék teljesítményét, mennyiségét, költségét és akár stabilitását. A különféle PCB -k szerkezeti jellemzőinek és alkalmazási forgatókönyveinek megértése segít a vállalatoknak a pontosabb kiválasztásában és a termékek versenyképességének javításában.
Cégünknek professzionális PCB K + F és gyártócsoportja van, amely több típusú testreszabott megoldásokat kínálhat, például többrétegű táblák, FPC-k, merev-flex táblák, nagyfrekvenciás táblák stb., És a szolgáltatások a fogyasztói elektronikai, ipari ellenőrzés, a kommunikációs berendezések, az orvosi felszerelések és más mezők számára terjednek. Üdvözöljük az inquireés együttműködjön a technológiai jövő megteremtése érdekében.
