A Fanway a hatékony és megbízható, teljes körű PCB összeszerelési szolgáltatások nyújtására szakosodott, pontosan az egyedi igényekhez igazítva a termék sikerének felgyorsítása érdekében.
A szubsztrátumok FR-4-et vagy nagyfrekvenciás anyagokat (például Rogers 4350B) használnak.
Az érintkezési megbízhatóság biztosítása érdekében aranyozást vagy OSP felületkezelést alkalmaznak.
A kulcsfontosságú alkatrészek, például a DC-DC modulok 100%-os öregedési teszten esnek át.

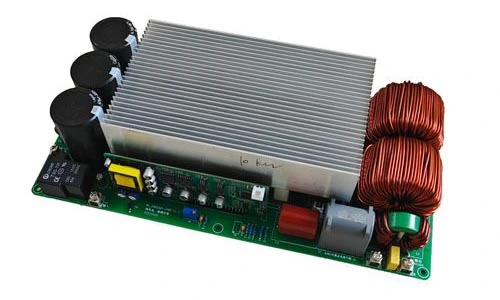

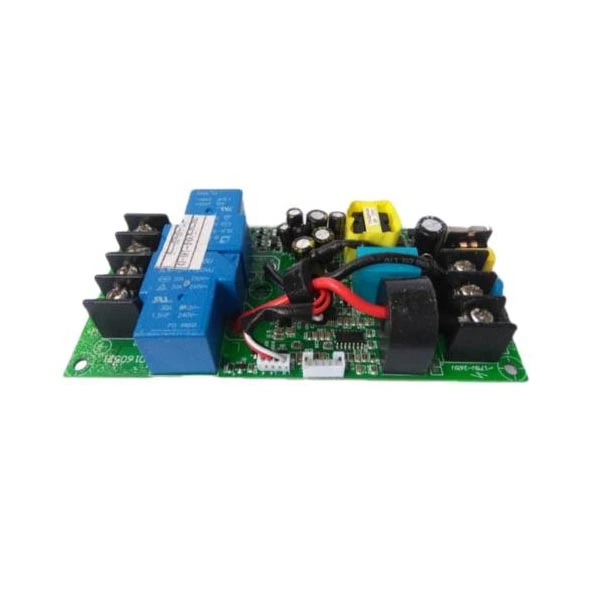

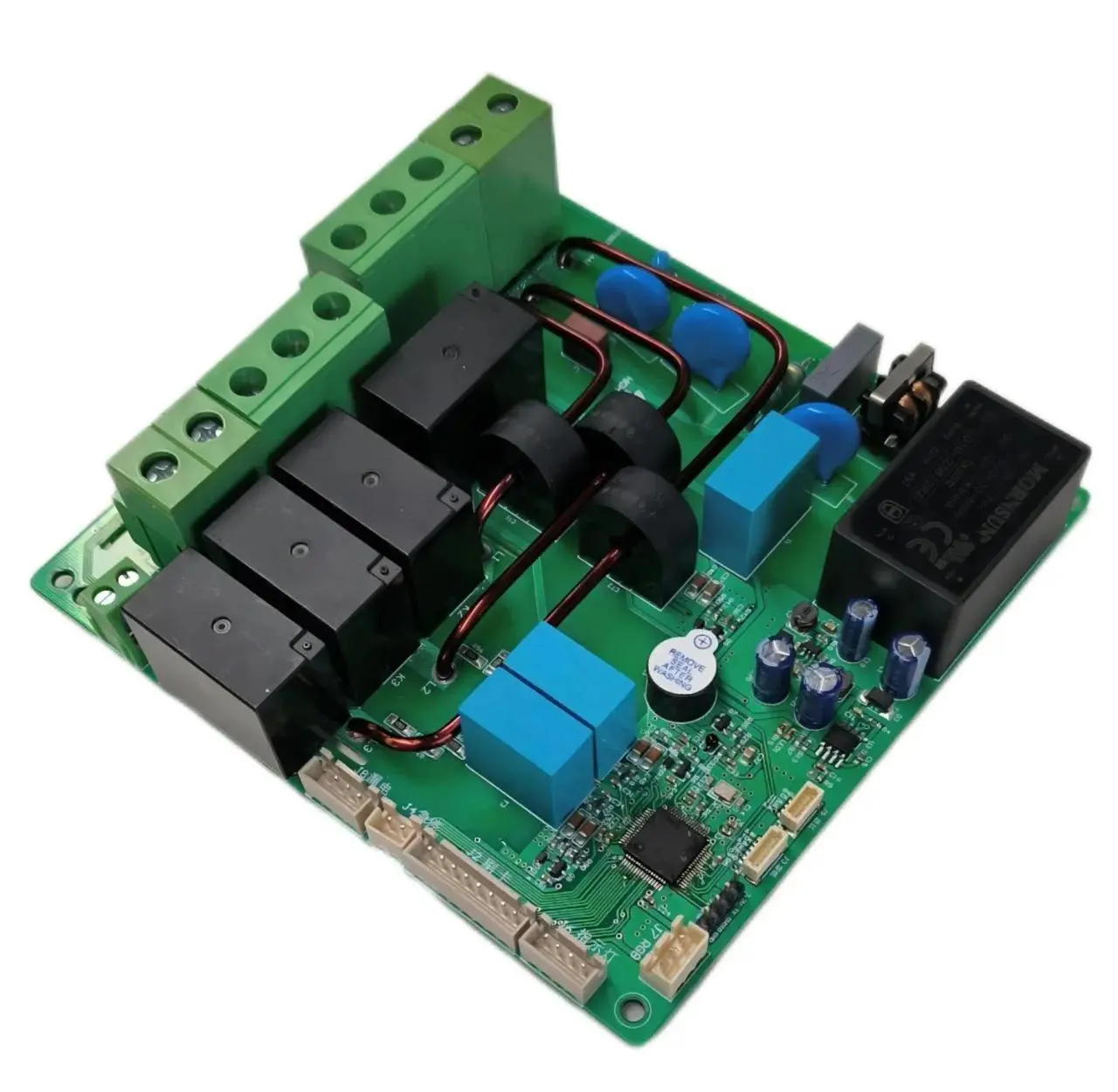

A Charging Pile PCBA alaplap töltési mód alapján két típusba sorolható:
AC töltőcölöpök és egyenáramú töltőcölöpök.
AC töltőcső áramkör:Ez a kártya a hálózati váltakozó áramot egyenárammá alakítja a jármű fedélzeti töltőjén (OBC) keresztül. Alapvető funkciói közé tartozik:
CP terminál vezérlés:PWM jelek segítségével kommunikál a jármű BMS-ével a töltés állapotának figyeléséhez (pl. pisztoly behelyezése, töltés előkészítése, töltés indítása). Az üzemi feszültség 12V/9V/6V 1kHz frekvenciával.
CC terminál észlelése:Megerősíti a töltőpisztoly csatlakozási állapotát az ellenállás változásaival, és meghatározza a kimeneti áramkapacitást (például egy 1,5 kΩ-os ellenállás 8A áramnak felel meg).
Tipikus paraméterek:Bemeneti feszültség 220V AC, kimeneti teljesítmény 7kW/11kW, védettség IP54.
Egyenáramú töltőcső áramkör:Ez a kártya közvetlenül ad ki nagyfeszültségű egyenáramot. Alapmoduljai a következők:
AC/DC egyenirányító és PFC modul:Aktív teljesítménytényező-korrekciós (PFC) technológia segítségével a háromfázisú 380 V váltóáramot nagyfeszültségű egyenárammá (750-850 V) alakítja át, 97%-ot meghaladó hatásfokkal.
DC/DC átalakító modul:Az LLC rezonancia topológián keresztül az akkumulátor szükséges tartományához (pl. 200-920 V) állítja a feszültséget, és támogatja a dinamikus áramszabályozást (akár több száz amperig).
Tipikus paraméterek:Bemeneti 380V AC, kimeneti teljesítmény 30-120kW, integrált STM32F207ZET fővezérlő chip, támogatja a CAN/RS-485 kommunikációt.
Közösségi töltőállomások:Az EMC-teljesítmény prioritása (EN 61000-6-2 szabvány).
Highway Ultra-gyors töltőállomások:Meg kell felelnie a 2000 V-os szigetelési feszültségigénynek.
A Fanway stabil és hatékony áramköri hordozó megoldást kínál. Üdvözöljük, vegye fel velünk a kapcsolatot további információért
